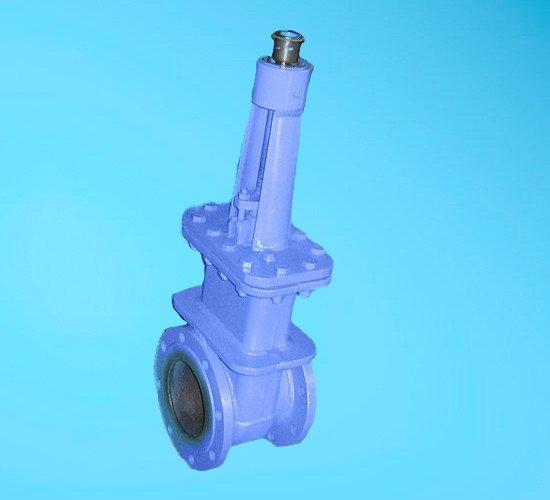

Задвижка 30нж42нж ДУ 250

Добавить отзыв

203 000 руб.

Описание

Подробности

Задвижка 30нж42нж

Клиновая задвижка 30нж42нж стальная штапмосварная с выдвижным шпинделем и параллельными клиньями. В качестве уплотнительного элемента используется сальниковая набивка. Кольцо, наплавленное на клин, выполнено из нержавеющей стали. Открытие и закрытие осуществляется при помощи электропривода. Допускается подача рабочей среду в двух направлениях.

Задвижка 30нж42нж Ду(DN) 250 мм Ру(PN) 10 кгс/см2 применяется для быстрого и эффективного перекрытия потока среды, транспортируемой трубопроводом. Клиновая задвижка не является регулирующим видом арматуры. Конструкция задвижки представляет собой корпус и крышку, которые при соединении образуют полость для рабочей среды, внутри данной полости помещен затвор. Перемещение затворного органа между параллельными седлами происходит вертикально, то есть перпендикулярно оси обоих седел и подведенных к ним отверстий, соединенным с трубопроводами. Изменение положения затвора обеспечивается резьбовой парой шпиндель-ходовая гайка.

Расшифровка Задвижка клиновая 30нж42нж Ду250 Ру10

30 - Тип: Задвижка
нж - Корпус: Коррозионностойкая (нержавеющая) сталь
- Привод: Ручной
42 - Модель: 42
нж - Уплотнение: Корозионностойкая (нержавеющая) сталь
Ду250 - Диаметр условного прохода: 250 мм
Ру10 - Условное давление рабочей среды: 10 кгс/см2

Рабочая среда: вода, пар и другие невзрывопожароопасные, нетоксичные среды, нейтральные по отношению к материалу основных деталей изделия (В) при температуре до 300°С; - воздух и другие невзрывопожароопасные, нетоксичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Гн) при температуре до 300°С; - природный газ без содержания сероводорода и другие взрывопожароопасные, токсичные газообразные среды, нейтральные по отношению к материалу основных деталей изделия (Пг) при температуре до 300°С.
Класс герметичности задвижек по ГОСТ 9544-2005: – «В», «С», «D». По требованию заказчика задвижки могут быть выполнены по классу герметичности «А» (без видимых протечек) на момент приемо-сдаточных испытаний.
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек 30нж42нж по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Климатическое исполнение: по ГОСТ 15150-69 - «У» (температура окружающей среды – от - 40 до + 400 °С); - «ХЛ» (температура окружающей среды – от - 60 до + 400 °С) - для ПТ13067-800; - «Т» (температура окружающей среды – от - 10 до + 500 °С).
Направление рабочей среды –любое.
Установочное положение задвижек 30нж42нж на трубопроводе – любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Присоединение к трубопроводу: фланцевое (по ГОСТ12815-80). По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

Габаритные размеры 30нж42нж, запчасти

Габаритные размеры 30нж42нж, запчасти

1 - Корпус - сталь 08Х18Н10Т, 2 - Клин - сталь 08Х18Н10Т, 3 - Шпиндель - сталь 08Х18Н10Т, 4 - Прокладка - Паронит ПК, 5 - Крышка - 08Х18Н10Т, 6 - Гайка - сталь Ст35, 7 - Шпилька - Сталь 35, 8 - Набивка сальника - терморасширенный графит, 9 - Втулка - БрАЖМ 10-3-1,5, 10 - Фланец - сталь Ст3сп, 11 - -Втулка резьбовая - БрАЖМ 10-3-1,5, 12 - Маховик - сталь Ст 20, 13 - Кольцо в корпусе - коррозионостойкая наплавка, 14 - Наплавка на клине - коррозионостойкая наплавка.

Обозначение DN, мм D D1 D2 n d Do A B L H1 Масса, кг
30нж42нж (ПТ 11095-150) 150 280 240 212 8 22 450 185 285 210 795 63
30нж42нж (ПТ 11095-200) 200 335 295 268 8 22 450 220 340 230 957 94
30нж42нж (ПТ 11095-250) 250 390 350 320 12 22 450 225 395 250 1134 119
30нж42нж (ПТ 11095-300) 300 440 400 370 12 22 450 245 455 270 1367 167

Характеристики

Характеристики

Диаметр условный,мм 250
Рабочая среда Вода, Газ
Температура среды, °C 300
Рабочее давление, МПа 1,0
Способ крепления Ф
Масса, кг 119
Строительная длина, мм 250
