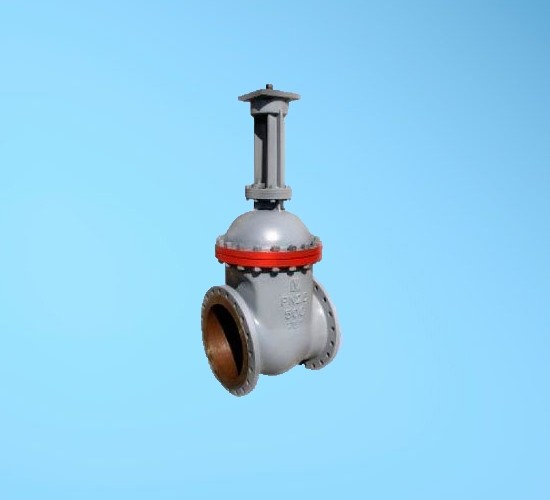

Задвижка клиновая 30с964нж выдвижным шпинделем предназначена для установки в качестве запорного устройства в трубопроводах для транспортировки воды, пара, невзрывоопасных, нетоксичных сред, нефтехимических продуктов, масла, токсичных, взрывоопасных сред и различных газообразных сред. Управление данным видом задвижки осуществляется с помощью электропривода, ручного редуктора либо от маховика. Задвижка 30с964нж применяется в трубопроводах при условном давлении 2,5 МПа и температуре от -40 до +450 градусов Цельсия. Присоединение задвижек 30с964нж осуществляется фланцевым способом. Задвижки выпускаются в соответствии с техническими условиями и комплектуются всей необходимой сопроводительной документацией, такой как паспорт на изделие, сертификат качества, разрешение на применение.

Характеристики

Диаметр условный,мм	500
Давление PN (кгс/см2)	25
Способ монтажа	фланец
Класс герметичности	B,C,D
Материал исполнения корпусной детали:	сталь 20Л
Способ изготовления основной корпусной части	литая
Материал исполнения уплотнительных колец:	НЖ-нержавеющая сталь
Тип поворотного механизма	ручной (маховик)
Рабочая среда	вода,пар,газ,нефтепродукты,жидкие и газообразные среды,нейтральные к материалам деталей
Температура среды, °C	425
Температура окружающей среды -°C (min):	60
Температура окружающей среды +°C (max):	40
Климатическое исполнение	УХЛ-умеренный и холодный климат
Рабочее давление, МПа	2,5
Устройство движения шпинделя	выдвижное
Тип затворного механизма	клиновый

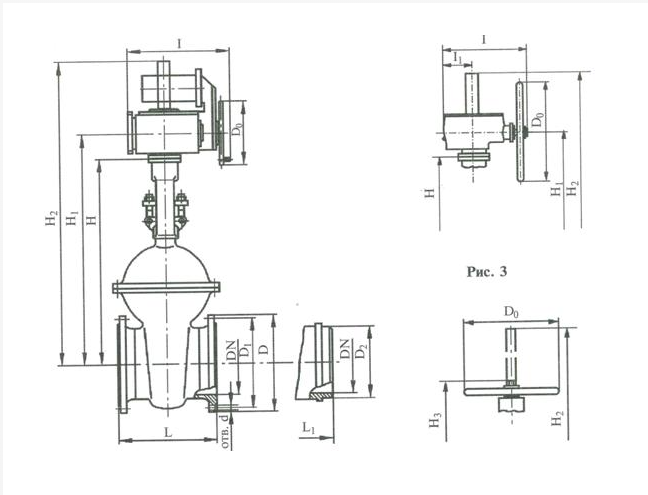

Строительная длина, L=мм:	700
Строительная высота, H=мм:	2885
Межосевое расстояние фланцев, D=мм:	615
Масса, кг	1270
