Насос вакуумный ВВН2-300

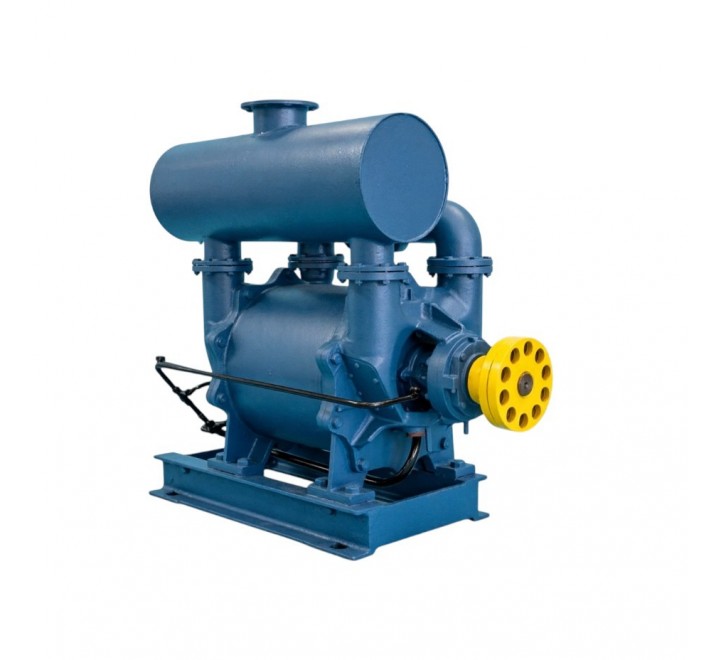

Насос ВВН2-300

Насосы ВВН используются для отсасывания воздуха, различных газов (кроме агрессивных) и смесей пара и газа, освобожденных от влаги в капельной форме. Они работают на воде или другой жидкости – например, машинном масле.

Насосы ВВН эксплуатируются в самых разных областях деятельности:

• в сельском хозяйстве они обеспечивают работу доильных аппаратов;
• на табачных производствах с их помощью сушат табак;
• на предприятиях пищевой промышленности эти насосы применяются для дегазации растительных масел;
• в структурах ЖКХ их используют для заполнения трубопроводов жидкостью;
• на кондитерских фабриках они применяются для ускорения процесса варки карамели.

Помимо перечисленных областей, насосы ВВН эксплуатируются в целлюлозно-бумажной, химической, газовой, нефтяной и других отраслях.

Особенности конструкции и принцип действия ВВН2-300

В конструкцию насосного агрегата входят собственно насос ВВН и играющий роль привода электродвигатель. Они смонтированы на общей раме.

Корпус насоса, изготовленный из чугуна, имеет полости нагнетания и всасывания. С основной (рабочей) полостью они сообщаются через малый и большой серповидные вырезы соответственно.

На валу насоса ВВН закреплен бронзовый диск с лопатками, играющий роль ротора.

Перед запуском корпус насоса до оси заполняется водой или другой жидкостью. При вращении ротора она увлекается лопатками и отбрасывается к внешнему краю крышки, закрывающей корпус, образуя кольцо. Во внутреннем объеме насоса возникает разрежение, благодаря которому всасывается воздух или газ. Далее он отводится в нагнетательный патрубок, входящий в конструкцию насоса ВВН.

Через насосный агрегат непрерывно циркулирует чистая, освобожденная от механических примесей вода. Благодаря этому обеспечивается отвод тепла, выделяемого трущимися деталями и газом при его сжатии.

Спуск тяжелого агрегата в тесный кессон осуществляют кран-балкой и траверсой. Насос крепят к фундаменту клиновыми анкерами через резинометаллические амортизаторы. Контроль параллельности проводят щупами. Подвод воды от скважины организуют через быстроразъемные муфты для оперативного ремонта.

Несколько важных достоинств

Большое распространение насосов ВВН объясняется не только их универсальностью. Эти устройства имеют еще несколько достоинств:

• их конструкция проста, а потому – надежна;
• трение деталей при их эксплуатации минимально, благодаря чему обеспечивается значительный моторесурс;
• насосы ВВН имеют малую чувствительность к загрязнениям, что расширяет сферу их применения и увеличивает срок службы. Как показывает опыт, они эксплуатируются долгие годы, не требуя обслуживания и ремонта.

Расшифровка маркировки

Маркировка насоса ВВН может начинаться с числа. Оно указывает на порядковый номер модернизации модели.

После числа следует аббревиатура «ВВН». Она указывает на тип устройства и расшифровывается как «вакуумный водокольцевой насос».

Число после аббревиатуры указывает на номинальное давление всасывания, развиваемое насосом: 1 – 0,4 кгс/см2, 2 – 0,2 кгс/см2.

Далее в маркировке ставится дефис, после которого указывается номинальная производительность агрегата в м3/мин (например, 0,8).

После значения производительности ставится дефис, за которым указывается климатическое исполнение насоса ВВН и категория его размещения (например, УХЛ4).
