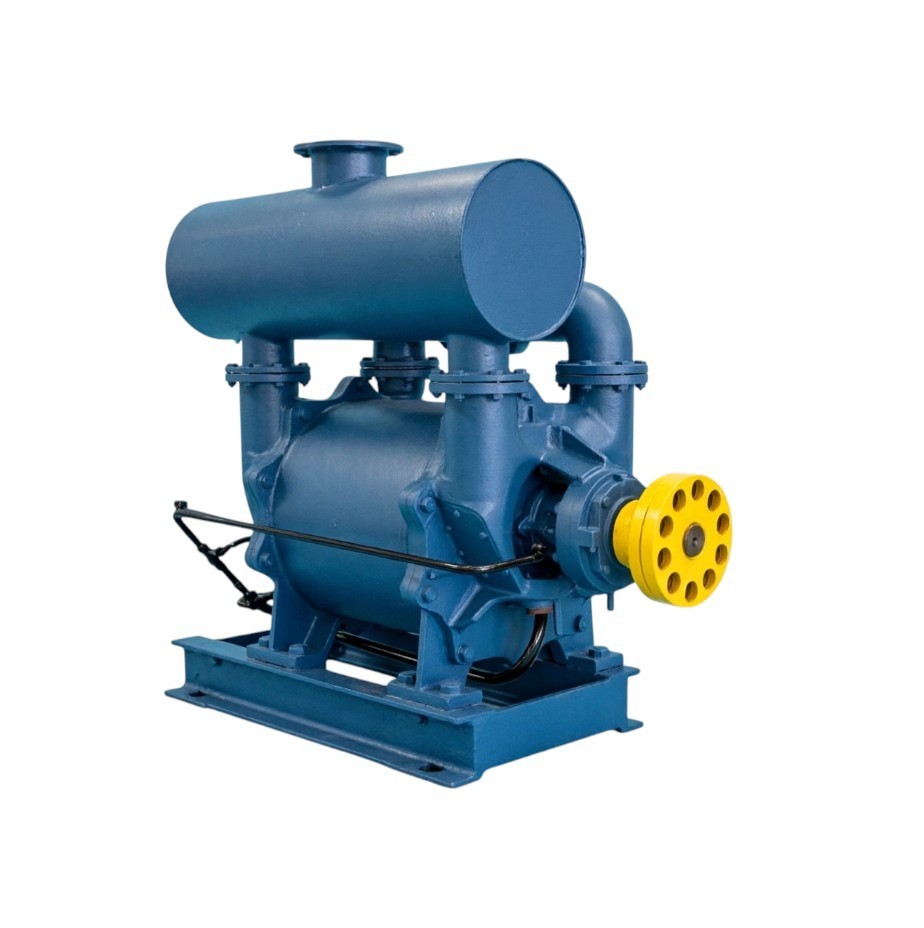

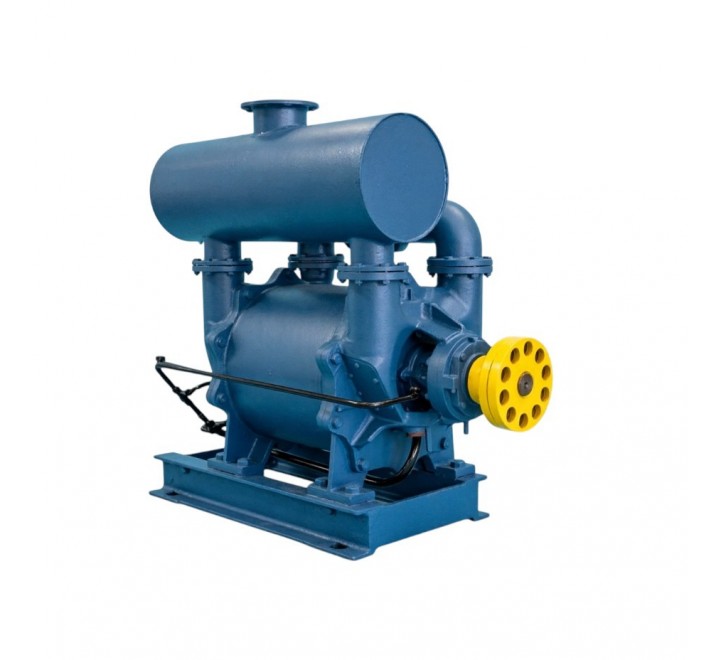

Насос ВВН2-150М

Добавить отзыв

Осталось только 10

Под заказ
Под заказ

Описание

Подробности

Насос вакуумный ВВН2-150М

Насос ВВН2-150М

ВВН2-150МНасосы ВВН используются для отсасывания воздуха, различных газов (кроме агрессивных) и смесей пара и газа, освобожденных от влаги в капельной форме. Они работают на воде или другой жидкости – например, машинном масле.

Насосы ВВН эксплуатируются в самых разных областях деятельности:

  • в сельском хозяйстве они обеспечивают работу доильных аппаратов;
  • на табачных производствах с их помощью сушат табак;
  • на предприятиях пищевой промышленности эти насосы применяются для дегазации растительных масел;
  • в структурах ЖКХ их используют для заполнения трубопроводов жидкостью;
  • на кондитерских фабриках они применяются для ускорения процесса варки карамели.

Помимо перечисленных областей, насосы ВВН эксплуатируются в целлюлозно-бумажной, химической, газовой, нефтяной и других отраслях.

Особенности конструкции и принцип действия ВВН2-150М

В конструкцию насосного агрегата входят собственно насос ВВН и играющий роль привода электродвигатель. Они смонтированы на общей раме.

Корпус насоса, изготовленный из чугуна, имеет полости нагнетания и всасывания. С основной (рабочей) полостью они сообщаются через малый и большой серповидные вырезы соответственно.

На валу насоса ВВН закреплен бронзовый диск с лопатками, играющий роль ротора.

Перед запуском корпус насоса до оси заполняется водой или другой жидкостью. При вращении ротора она увлекается лопатками и отбрасывается к внешнему краю крышки, закрывающей корпус, образуя кольцо. Во внутреннем объеме насоса возникает разрежение, благодаря которому всасывается воздух или газ. Далее он отводится в нагнетательный патрубок, входящий в конструкцию насоса ВВН.

Через насосный агрегат непрерывно циркулирует чистая, освобожденная от механических примесей вода. Благодаря этому обеспечивается отвод тепла, выделяемого трущимися деталями и газом при его сжатии.

Несколько важных достоинств

Большое распространение насосов ВВН объясняется не только их универсальностью. Эти устройства имеют еще несколько достоинств:

  • их конструкция проста, а потому – надежна;
  • трение деталей при их эксплуатации минимально, благодаря чему обеспечивается значительный моторесурс;
  • насосы ВВН имеют малую чувствительность к загрязнениям, что расширяет сферу их применения и увеличивает срок службы. Как показывает опыт, они эксплуатируются долгие годы, не требуя обслуживания и ремонта.

Расшифровка маркировки

Маркировка насоса ВВН может начинаться с числа. Оно указывает на порядковый номер модернизации модели.

После числа следует аббревиатура «ВВН». Она указывает на тип устройства и расшифровывается как «вакуумный водокольцевой насос».

Число после аббревиатуры указывает на номинальное давление всасывания, развиваемое насосом: 1 – 0,4 кгс/см2, 2 – 0,2 кгс/см2.

Далее в маркировке ставится дефис, после которого указывается номинальная производительность агрегата в м3/мин (например, 0,8).

После значения производительности ставится дефис, за которым указывается климатическое исполнение насоса ВВН и категория его размещения (например, УХЛ4).

Ремонт вакуумных насосов

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 300
Q Подача (м3/ч) 150
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С +20С
Материал проточной части Чугун
Остаточное давление 0,02мПа
Вес агрегата 13700
