Назначение
Одноступенчатый водокольцевой вакуумный насос горизонтального исполнения, предназначенный для откачки воздуха, неагрессивных газов и парогазовых смесей с целью создания разрежения в замкнутых объёмах. Применяется в технологических процессах, требующих умеренного вакуума: вакуумная сушка, деаэрация, вакуумная фильтрация, вакуумное формование, медицинские и лабораторные системы, а также в качестве вспомогательного оборудования в химической, пищевой и фармацевтической промышленности.

Принцип работы
Насос работает по принципу водокольцевого уплотнения: при вращении эксцентрично установленного рабочего колеса в корпусе, частично заполненном водой (рабочей жидкостью), под действием центробежных сил образуется жидкостное кольцо, прилегающее к стенкам корпуса. Между лопатками колеса и поверхностью водяного кольца формируются серповидные камеры переменного объёма. При всасывании газ поступает через входной патрубок в расширяющиеся камеры, затем при сжатии — вытесняется через нагнетательный патрубок. Вода выполняет функции уплотнителя, охладителя и смазки, обеспечивая надёжную работу без контакта металлических деталей с откачиваемой средой.

Параметр	Значение

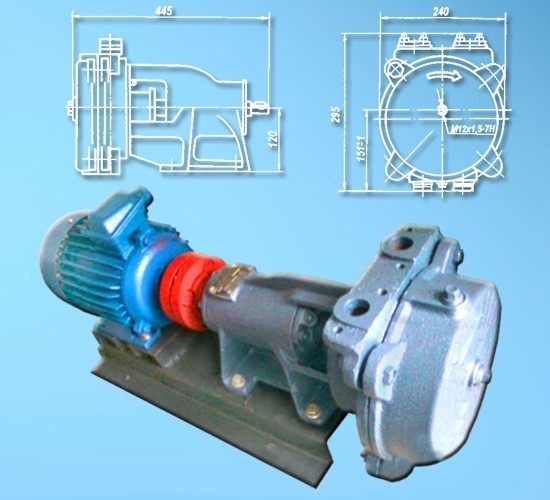

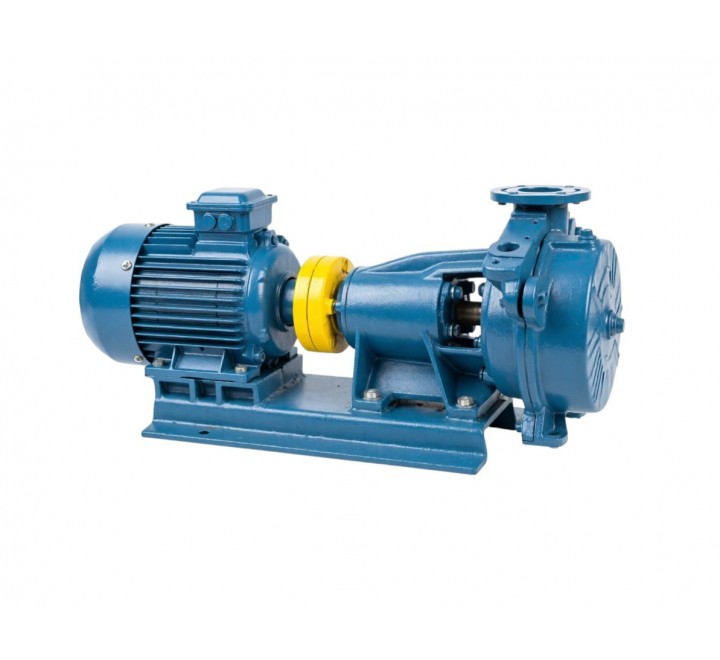

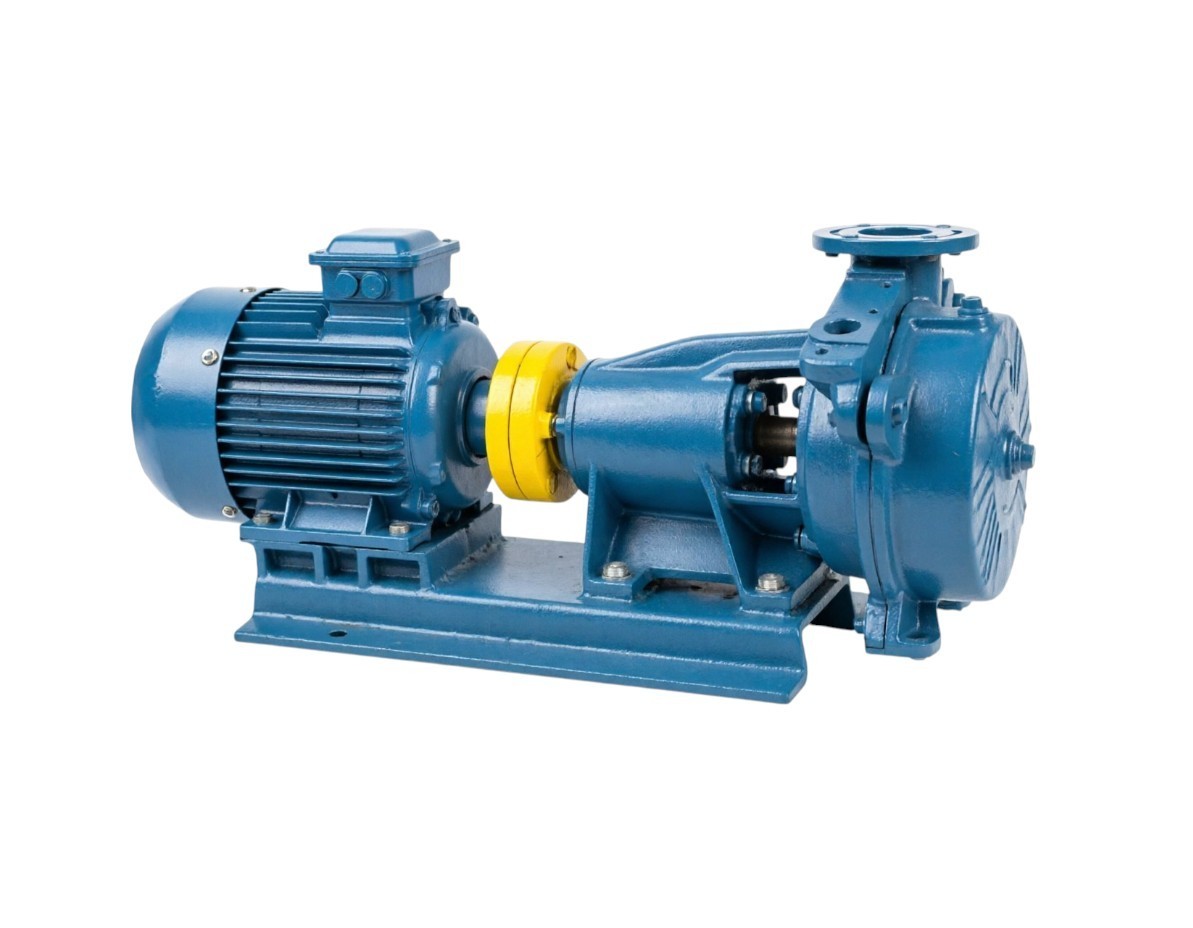

Марка насоса	ВВН1-0,75
Производительность (по воздуху)	0,75 м³/мин (45 м³/ч)
Предельное остаточное давление	45 мм рт. ст. (~60 мбар / 6 кПа)
Напор (разрежение)	0,02 м вод. ст.
Мощность электродвигателя	2,2 кВт
Потребляемая мощность	2,2 кВт
Частота вращения (n)	1500 об/мин
Температура рабочей жидкости	до +20 °C
Расход рабочей жидкости (воды)	~1,5–2,5 л/мин (ориентировочно)
Исполнение по монтажу	Горизонтальное
Материал проточной части	Чугун
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F
Ориентировочный КПД	35–45%

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	815 × 332 × 315 мм
Габариты упаковки	815 × 332 × 315 мм
Масса насоса	50 кг
Масса агрегата (в сборе)	83 кг
Диаметр всасывающего патрубка	40–50 мм (типично)
Диаметр напорного патрубка	32–40 мм (типично)

Конструктивные особенности

Корпус: чугунный цилиндрический, с фланцевыми патрубками всаса и нагнетания, горизонтальное расположение для удобства монтажа;
Рабочее колесо: с радиальными лопатками, из чугуна или бронзы, динамически сбалансировано, эксцентрично установлено в корпусе;
Вал: из стали, с уплотнениями в местах выхода из корпуса, рассчитан на работу при 1500 об/мин;
Система подачи рабочей жидкости: предусматривает подвод воды для формирования водяного кольца, охлаждения и смазки;
Сепаратор/газоотделитель: опционально — для отделения рабочей жидкости от откачиваемого газа на выходе;
Предохранительный клапан: защита от работы «на сухую» и превышения давления;
Компактное исполнение: малые габариты и масса обеспечивают удобство установки в ограниченном пространстве.

Требования к монтажу и эксплуатации

Установка на ровную горизонтальную поверхность или фундаментную раму с контролем соосности валов (допуск ≤ 0,05 мм);
Подключение к системе вакуумирования через гибкие шланги или компенсаторы для исключения передачи вибраций;
Обязательная подача чистой рабочей жидкости (воды) с расходом, соответствующим паспортным данным, и температурой не выше +20 °C;
Установка фильтра на линии подачи воды для защиты проточной части от загрязнений;
Организация слива отработавшей рабочей жидкости в систему водоотведения или рециркуляции с охлаждением;
Контроль уровня и качества рабочей жидкости в системе;
Периодический контроль вибрации, температуры корпуса и электродвигателя;
При откачке агрессивных или конденсирующихся газов — использование соответствующих материалов проточной части и систем нейтрализации.

Область применения

Вакуумная сушка и деаэрация в пищевой и фармацевтической промышленности;
Вакуумная фильтрация и сгущение пульп в горно-обогатительной промышленности;
Вакуумное формование и термоформование в производстве пластиков;
Медицинское и лабораторное оборудование (вакуумные отсосы, стерилизаторы);
Химическая промышленность (перегонка, ректификация, абсорбция);
Полиграфическое оборудование (вакуумные присоски, подача листов);
Системы вакуумного упаковывания;
Вспомогательные системы на предприятиях с потребностью в умеренном вакууме.

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 15 000–25 000 моточасов;
Межремонтный интервал: 4 000–8 000 моточасов (при соблюдении условий эксплуатации);
Рекомендуемые операции ТО: контроль уровня и качества рабочей жидкости, проверка вибрации и температуры, осмотр уплотнений вала, очистка проточной части от отложений, проверка затяжки крепёжных соединений;
Признаки необходимости ремонта: снижение производительности или предельного вакуума > 15%, рост вибрации > 4,5 мм/с, повышение температуры корпуса > 70 °C, появление посторонних шумов, утечки рабочей жидкости или откачиваемой среды.

Примечание: Насос ВВН1-0,75 относится к серии водокольцевых вакуумных насосов малой производительности, широко применяемых благодаря простоте конструкции, надёжности и способности работать с влажными и запылёнными газами. Рабочая жидкость (вода) выполняет функции уплотнения, охлаждения и смазки, что исключает необходимость в масляной системе и обеспечивает экологическую безопасность. При откачке агрессивных сред возможно исполнение проточной части из нержавеющих сталей или полимерных материалов. Конкретные материалы, тип уплотнений и комплектация определяются при заказе в зависимости от характеристик откачиваемой среды. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к системе подачи рабочей жидкости рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата и тип откачиваемой среды.

Характеристики

Q Подача,(м3/ч)	0.75
H Напор,(м)	0.02
Мощность,(кВт)	2.2
Потребляемая мощность,(кВт)	2,2
n Частота вращен,(об/мин)	1500
Температура рабочей жидкости: - min...+max,(°С)	до ...+20
Остаточное давление	45 мм рт.ст.
Производительность	0,75 куб.м/мин
Габариты упаковки (дли;шир;выс) (мм)	815;332;315
Материал проточной части	Чугун
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	815х332х315
Вес насоса,(кг)	50
Вес агрегата,(кг)	83
