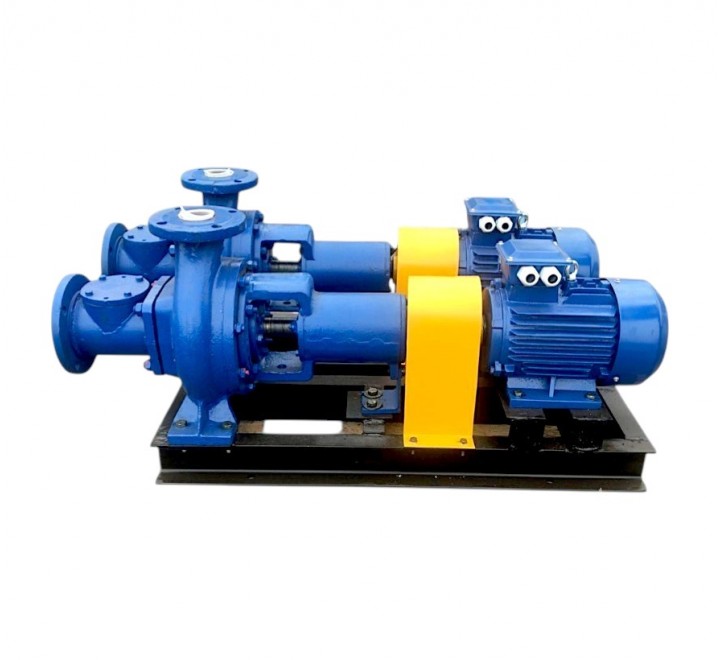

Насос СМ80-50-200/2

Добавить отзыв

30 391 руб.

Комплектация *

Насос
Насос+рама +10 818 руб.
Насос+рама+двигатель 15кВт +37 176 руб.
Насос+рама+двигатель 11кВт +26 630 руб.
Насос+рама+двигатель 18.5кВт +40 086 руб.

Дополнительно

Ответные фланцы (плоские) с крепежом и заглушками +4 800 руб.

* Обязательные поля

30 391 руб.

Кол-во:

Описание

Подробности

Назначение
Одноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды, нейтральных технических жидкостей и слабозагрязнённых сред с температурой до +90 °C. Отличительной особенностью является способность работать с жидкостями, содержащими твёрдые включения до 2% по объёму и размером частиц до 5 мм. Применяется в системах промышленного водоснабжения, теплоэнергетике, ирригации, мелиорации, а также на объектах с повышенными требованиями к стойкости проточной части.

Принцип работы
Насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Оптимизированная геометрия проточной части и увеличенные зазоры позволяют перекачивать среды с твёрдыми включениями без риска заклинивания или ускоренного износа, сохраняя при этом высокий КПД и стабильность характеристик.

Параметр	Значение
Марка насоса	СМ80-50-200/2
Подача (Q)	50 м³/ч
Напор (H)	50 м
Мощность электродвигателя	15 / 18,5 кВт
Потребляемая мощность	14,6 кВт
Частота вращения (n)	3000 об/мин
Температура рабочей жидкости	до +90 °C
Плотность жидкости	≤ 1100 кг/м³
Кинематическая вязкость	≤ 1×10⁻⁶ м²/с (типично)
Концентрация твёрдых примесей	≤ 2% (объёмных)
Размер твёрдых частиц	≤ 5 мм
Кавитационный запас (NPSH)	4,0 м
КПД	59%
Исполнение по монтажу	Горизонтальное, консольное
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	1455 × 305 × 480 мм
Масса агрегата (в сборе)	260 кг
Масса насоса (ориентировочно)	~110–140 кг
Диаметр всасывающего патрубка	80 мм
Диаметр напорного патрубка	50 мм

Конструктивные особенности

Корпус: чугунный спиральный, с фланцевыми патрубками всаса и напора, горизонтальное расположение для удобства монтажа и обслуживания;
Рабочее колесо: закрытого или полуоткрытого типа (в зависимости от исполнения), из серого чугуна СЧ20 или износостойкой стали, с динамической балансировкой класса G6,3 и увеличенными зазорами для прохода твёрдых частиц;
Вал: из легированной стали (40Х/45), консольного расположения, с упрочнёнными посадочными поверхностями и защитной втулкой в зоне уплотнения;
Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости или промывки для работы с загрязнёнными средами;
Подшипниковые опоры: шариковые подшипники с консистентной смазкой, с контролем температуры и возможностью замены без демонтажа корпуса;
Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;
Стойкость к загрязнениям: увеличенные зазоры в проточной части и оптимизированная геометрия лопаток позволяют перекачивать среды с твёрдыми включениями до 5 мм без риска заклинивания;
Компактное исполнение: малые габариты и масса обеспечивают удобство монтажа в стеснённых условиях.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;
Рекомендуется установка сетчатого фильтра на всасывающей линии (размер ячейки ≤ 5 мм) для защиты от крупных посторонних предметов;
Регулярный контроль уровня и качества смазки в подшипниковых узлах;
Периодическая вибродиагностика и контроль температуры опорных узлов (особенно важно при 3000 об/мин);
При работе с абразивными средами — контроль износа рабочих поверхностей и своевременная замена изнашиваемых деталей;
Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 4,0 м) для предотвращения кавитации;
Проведение балансировки ротора при проведении ремонтных работ.

Область применения

Системы промышленного и коммунального водоснабжения малой и средней производительности;
Тепловые электростанции и котельные (подпиточные, циркуляционные насосы);
Ирригационные станции и мелиоративные комплексы;
Горно-обогатительные комбинаты (перекачка пульпы с низким содержанием твёрдой фазы);
Нефтеперерабатывающие и химические предприятия (перекачка нейтральных и слабозагрязнённых сред);
Металлургические комбинаты (системы оборотного водоснабжения с возможным содержанием окалины);
Объекты с требованием работы с жидкостями температурой до +90 °C и содержанием твёрдых частиц до 5 мм;
Мобильные насосные установки и системы с ограниченными габаритами размещения оборудования.

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 20 000–30 000 моточасов (для чистой воды); при перекачивании абразивных сред ресурс снижается пропорционально концентрации и твёрдости примесей;
Межремонтный интервал: 6 000–12 000 моточасов (в зависимости от характеристик перекачиваемой среды);
Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений, уровня смазки, затяжки крепёжных соединений, визуальный осмотр проточной части на предмет эрозии;
Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов, видимый износ рабочих поверхностей.

Примечание: Насос СМ80-50-200/2 относится к серии одноступенчатых консольных насосов типа СМ, предназначенных для перекачивания как чистой воды, так и слабозагрязнённых технических жидкостей. Конструкция с консольным расположением вала обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов. Компактные габариты (1455×305×480 мм) и малая масса (260 кг) делают насос пригодным для установки в стеснённых условиях и на мобильных установках. Увеличенная стойкость к твёрдым включениям (до 2% по объёму, частицы до 5 мм) расширяет область применения по сравнению со стандартными насосами для чистой воды. Конкретные материалы исполнения (в т.ч. возможность заказа рабочего колеса из износостойких сплавов), тип уплотнений и комплектация электродвигателем определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, тип перекачиваемой среды и конкретную модификацию уплотнений.

Характеристики

Q Подача,(м3/ч)	50
H Напор,(м)	50
Мощность,(кВт)	15;18.5
Потребляемая мощность,(кВт)	14.6
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	до 90 С
Плотность: не более,(кг/м^3)	1100
Объемная концентрация твердых фракций: не более,(%)	2
Содержание твердых фракций размером: не более,(мм)	5
Кавитационный запас,(м)	4
Производительность	59
Материал проточной части	Серый чугун СЧ 20
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	1455х305х480
Вес агрегата,(кг)	260
