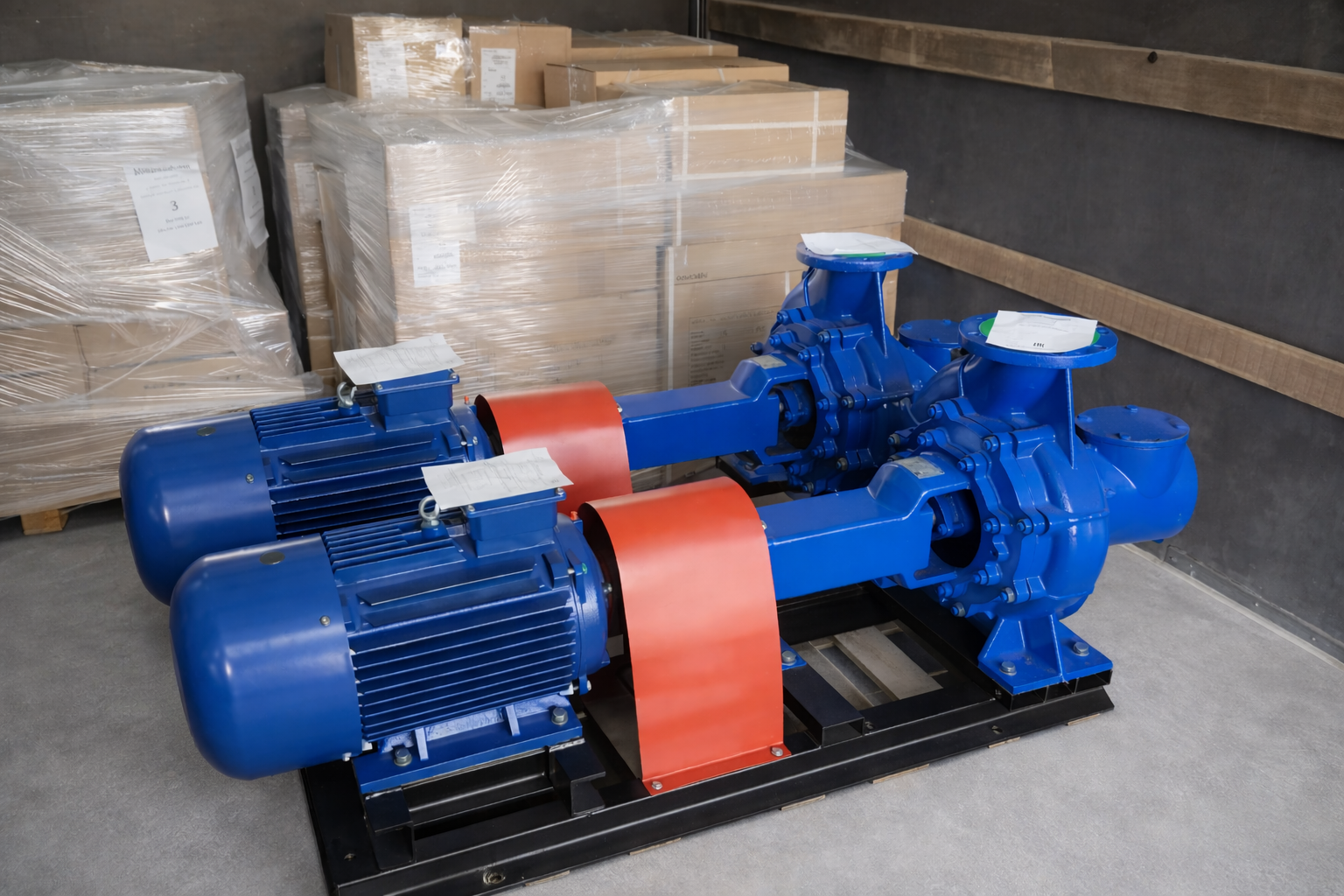

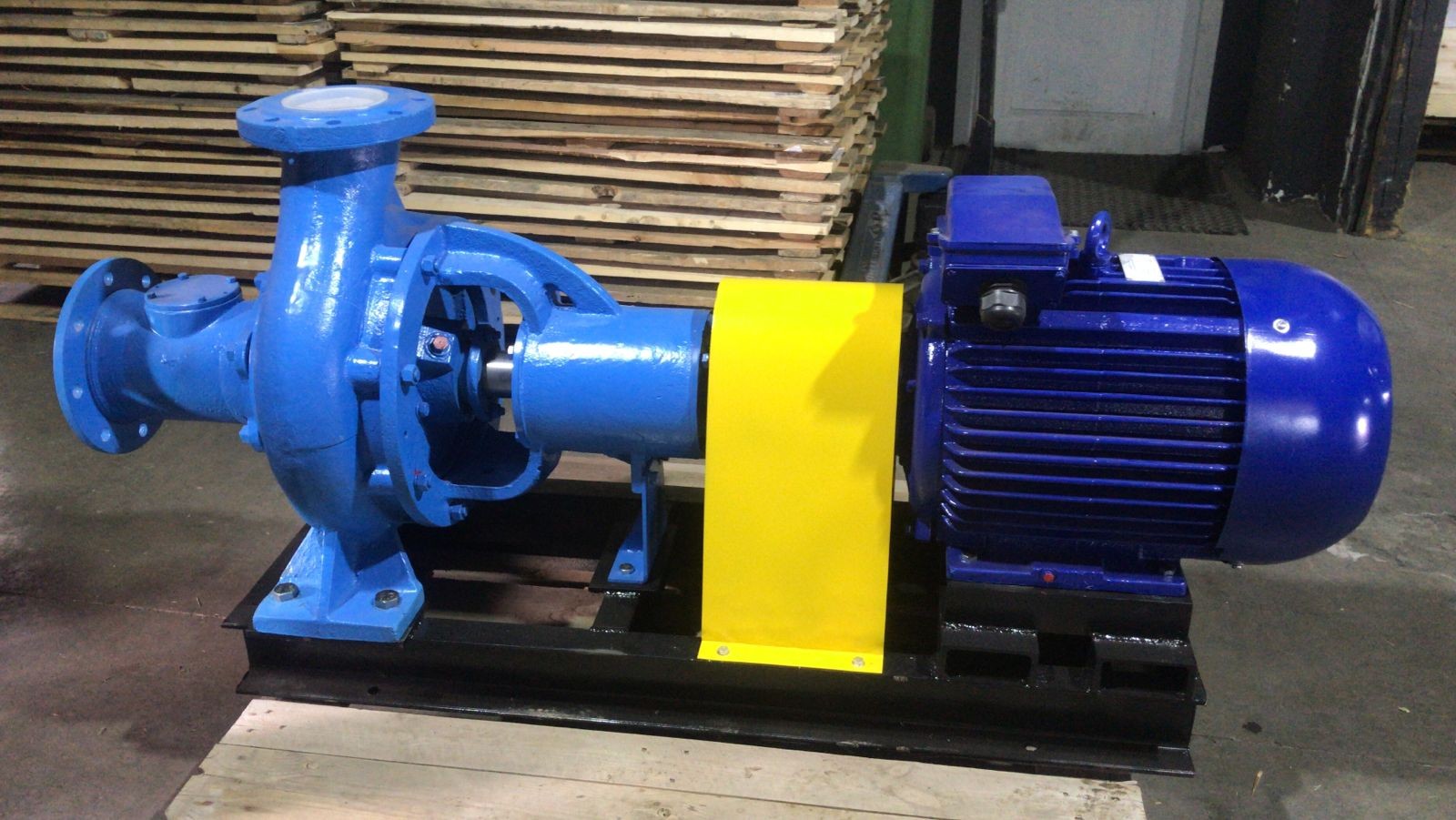

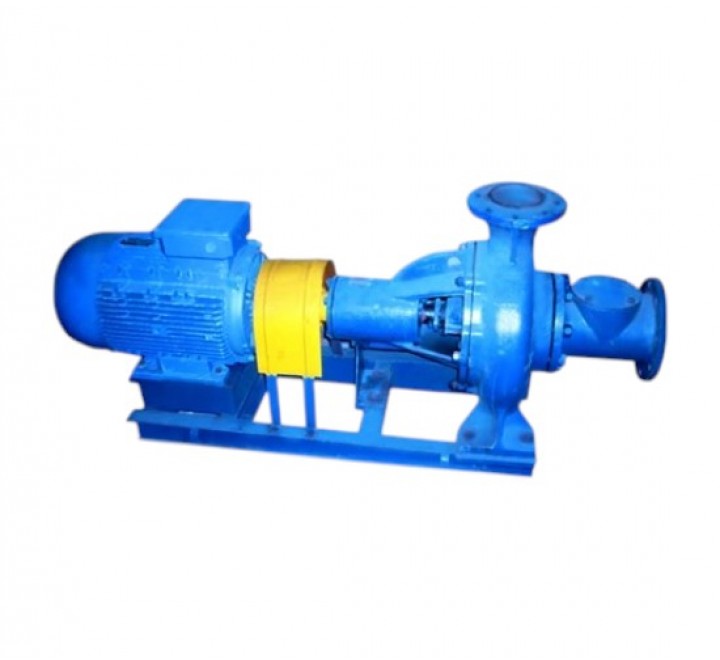

Фекальный насос СМ150-125-315а/4

Назначение: оноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды, нейтральных и слабощелочных технических жидкостей с температурой до +90 °C, а также жидкостей с содержанием твёрдых взвешенных частиц. Индекс «а» указывает на модификацию с обточенным рабочим колесом для работы в режиме пониженного напора при сохранении высокой эффективности. Благодаря увеличенному диаметру рабочего колеса (315 мм) и допустимой концентрации примесей до 1% при размере частиц до 5 мм, насос применяется в системах с повышенной загрязнённостью рабочей среды, где требуется подача больших объёмов жидкости под умеренным напором.

Принцип работы: насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Обточка рабочего колеса (индекс «а») позволяет адаптировать характеристики насоса под конкретные условия эксплуатации, обеспечивая требуемый напор 28 м при подаче 180 м³/ч с оптимальным КПД и сниженным энергопотреблением. Увеличенные проходные сечения проточной части обеспечивают устойчивую работу с загрязнёнными средами. Умеренная частота вращения (1500 об/мин) обеспечивает повышенную надёжность и увеличенный ресурс подшипниковых узлов.

Параметр	Значение
Марка насоса	СМ150-125-315а/4
Подача (Q)	180 м³/ч
Напор (H)	28 м
Мощность электродвигателя	30 кВт
Потребляемая мощность	23 кВт
Частота вращения (n)	1500 об/мин
Температура рабочей жидкости	до +90 °C
Плотность жидкости	≤ 1100 кг/м³
Кинематическая вязкость	≤ 1×10⁻⁶ м²/с
Концентрация твёрдых примесей	≤ 1% (объёмных)
Размер твёрдых частиц	≤ 5 мм
Кавитационный запас (NPSH)	4,0 м
Исполнение по монтажу	Горизонтальное, консольное
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H
Ориентировочный КПД	72–78%

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	1730 × 355 × 790 мм
Масса насоса	320 кг
Масса агрегата (в сборе)	488 кг

Конструктивные особенности

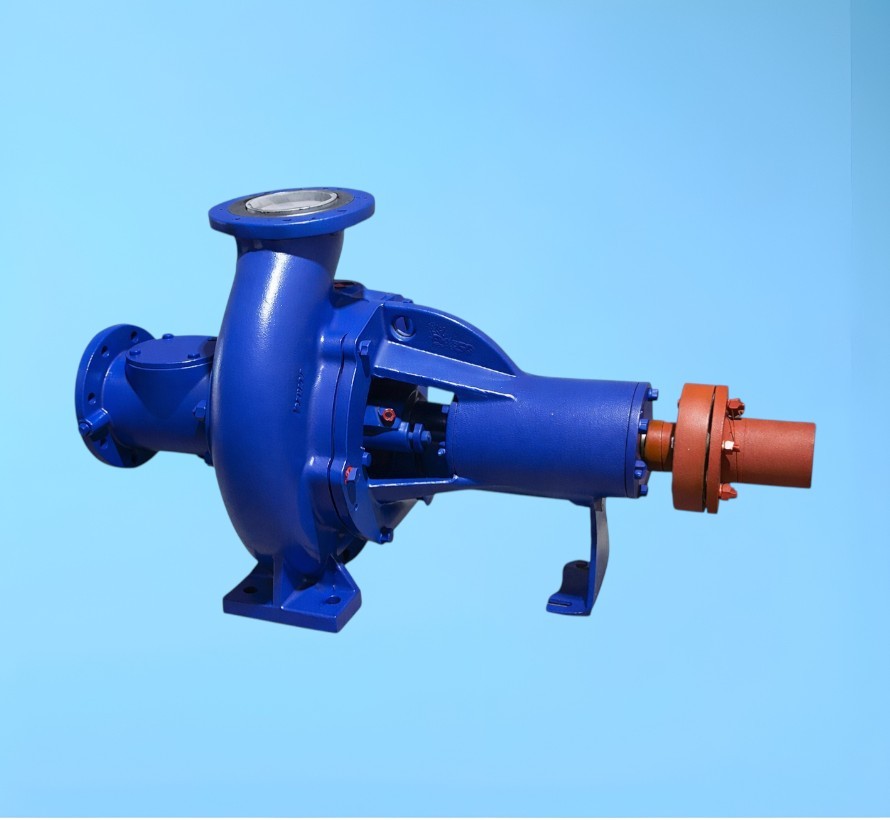

Корпус: чугунный спиральный, с фланцевыми патрубками всаса (150 мм) и напора (125 мм), горизонтальное расположение для удобства монтажа;

Рабочее колесо>: закрытого или открытого типа (по заказу), из серого чугуна СЧ20 или стали, с обточкой наружного диаметра (индекс «а») для адаптации характеристик, динамическая балансировка класса G6,3, увеличенный диаметр (315 мм) и проходные сечения для работы с загрязнёнными средами;

>Вал: из легированной стали (40Х/45), консольного расположения, с упрочнёнными посадочными поверхностями и защитной втулкой в зоне уплотнения;

Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости для работы с абразивными средами;

Подшипниковые опоры: шариковые подшипники с консистентной смазкой, с контролем температуры и возможностью замены без демонтажа корпуса;

Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;

Консольная конструкция: обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов;

Четырёхполюсный электродвигатель: работа на частоте 1500 об/мин обеспечивает повышенную надёжность, сниженный шум и увеличенный ресурс по сравнению с двухполюсными исполнениями;

Модификация: обточенное рабочее колесо для работы в режиме 28 м напора при сохранении высокого КПД и снижении потребляемой мощности;

Повышенная грязестойкость: допустимая концентрация твёрдых частиц до 1% и размер до 5 мм расширяет область применения насоса.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);

Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;

Фильтрация перекачиваемой среды рекомендуется, несмотря на допустимость частиц до 5 мм (для продления ресурса уплотнений и рабочего колеса);

Регулярный контроль уровня и качества смазки в подшипниковых узлах;

Периодическая вибродиагностика и контроль температуры опорных узлов;

Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 4,0 м) для предотвращения кавитации;

При работе с абразивными средами — использование износостойких материалов проточной части и уплотнений;>

Проведение балансировки ротора при проведении ремонтных работ.>

Важно помнить: насос СМ150-125-315а/4 является поверхностным центробежным оборудованием, поэтому его погружение в скважину категорически исключено

Монтаж выполняется на поверхности: агрегат анкерится к бетонному фундаменту или стальной раме с виброгасителями. Система подключения состоит из всасывающей линии с сетчатым фильтром и приемным клапаном, а также напорного тракта с запорным вентилем и манометром. Пуск и защиту обеспечивает шкаф управления.

Область применения

Системы промышленного и коммунального водоснабжения с повышенной загрязнённостью;

>Тепловые электростанции и котельные (подпиточные, циркуляционные насосы);

Ирригационные станции и мелиоративные комплексы (перекачка воды с взвесями);

Системы пожаротушения промышленных объектов;

Горно-обогатительные комбинаты (перекачка пульпы, шламовых вод малой концентрации);

Строительные площадки и карьеры (откачка загрязнённой воды);

Металлургические комбинаты (системы оборотного водоснабжения с твёрдыми включениями);

Объекты с требованием работы с жидкостями температурой до +90 °C, содержанием примесей до 1% и умеренным напором (до 28 м).

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 15 000–25 000 моточасов (в зависимости от абразивности среды);

Межремонтный интервал: 6 000–10 000 моточасов (при работе с чистыми средами); 3 000–6 000 моточасов (при работе с абразивными средами);

Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений и рабочего колеса, уровня смазки, затяжки крепёжных соединений;

Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов, видимый износ лопаток рабочего колеса.

Примечание: насос СМ150-125-315а/4 относится к серии одноступенчатых консольных насосов типа СМ, широко применяемых в промышленности благодаря надёжности, простоте обслуживания и способности работать с загрязнёнными средами. В маркировке «150» указывает на диаметр всасывающего патрубка (мм), «125» — на диаметр напорного патрубка (мм), «315» — на диаметр рабочего колеса (мм), «а» — на обточенное рабочее колесо для работы в режиме пониженного напора (28 м вместо базового значения ~32 м), «/4» — на четырёхполюсный электродвигатель (1500 об/мин), обеспечивающий повышенную надёжность и сниженный уровень шума. Конструкция с консольным расположением вала обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов. Конкретные материалы исполнения, тип уплотнений и комплектация определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, конкретную модификацию рабочего колеса (индекс «а») и тип уплотнений.

Характеристики

Q Подача,(м3/ч)	180
H Напор,(м)	28
Мощность,(кВт)	30
Потребляемая мощность,(кВт)	23
n Частота вращен,(об/мин)	1500
Температура рабочей жидкости: - min...+max,(°С)	до 90 С
Плотность: не более,(кг/м^3)	1100
Вязкость: не более,(м^2/с)	1х10^-6
Объемная концентрация твердых фракций: не более,(%)	1
Содержание твердых фракций размером: не более,(мм)	5
Кавитационный запас,(м)	4м
Материал проточной части	Серый чугун СЧ 20
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	1730х355х790
Вес насоса,(кг)	320
Вес агрегата,(кг)	488
