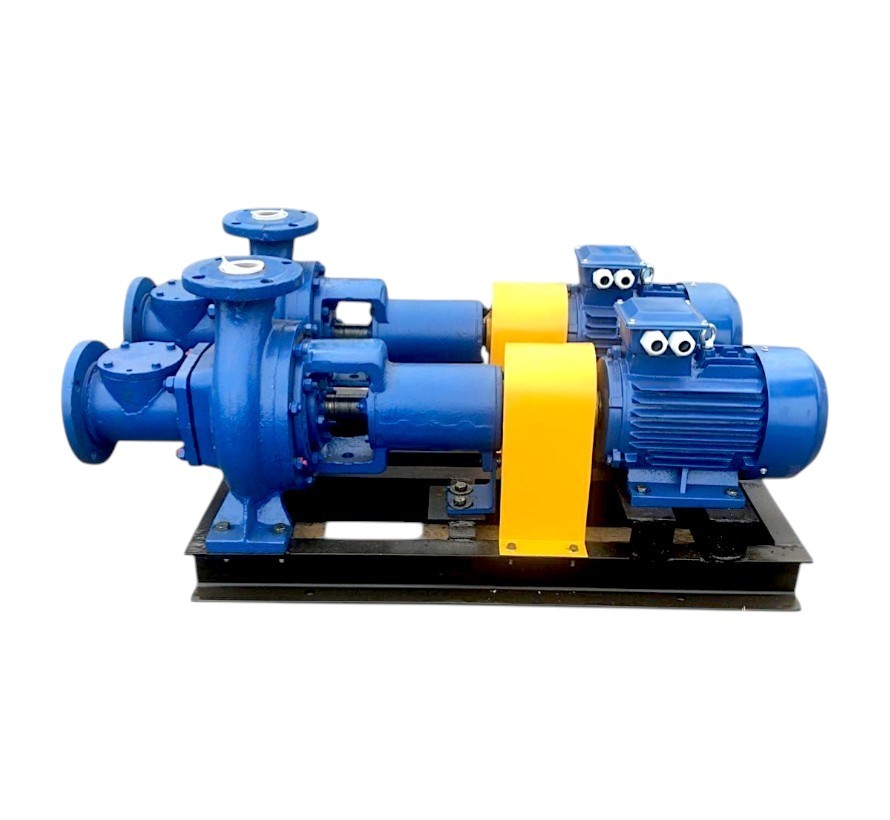

Фекальный насос СМ100-65-250а/2

Назначение: одноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды, нейтральных и слабощелочных технических жидкостей с температурой до +90 °C, а также жидкостей с содержанием твёрдых взвешенных частиц. Индекс «а» указывает на модификацию с обточенным рабочим колесом для работы в режиме пониженного напора при сохранении высокой эффективности. Благодаря увеличенному диаметру рабочего колеса (250 мм) и допустимой концентрации примесей до 2% при размере частиц до 5 мм, насос применяется в системах с повышенной загрязнённостью рабочей среды, где требуется подача средних объёмов жидкости под высоким напором.

Принцип работы: насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Обточка рабочего колеса (индекс «а») позволяет адаптировать характеристики насоса под конкретные условия эксплуатации, обеспечивая требуемый напор 65 м при подаче 90 м³/ч с оптимальным КПД и сниженным энергопотреблением. Увеличенные проходные сечения проточной части обеспечивают устойчивую работу с загрязнёнными средами.

Параметр	Значение
Марка насоса	СМ100-65-250а/2
Подача (Q)	90 м³/ч
Напор (H)	65 м
Мощность электродвигателя	37 кВт
Потребляемая мощность	35 кВт
Частота вращения (n)	3000 об/мин
Температура рабочей жидкости	до +90 °C
Плотность жидкости	≤ 1100 кг/м³
Кинематическая вязкость	≤ 1×10⁻⁶ м²/с
Концентрация твёрдых примесей	≤ 2% (объёмных)
Размер твёрдых частиц	≤ 5 мм
Кавитационный запас (NPSH)	5,0 м
Исполнение по монтажу	Горизонтальное, консольное
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H
Ориентировочный КПД	72–78%

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	1560 × 410 × 640 мм
Габариты упаковки	1560 × 410 × 640 мм
Масса агрегата (в сборе)	430 кг
Масса насоса (ориентировочно)	~150–180 кг

Конструктивные особенности

Корпус: чугунный спиральный, с фланцевыми патрубками всаса (100 мм) и напора (65 мм), горизонтальное расположение для удобства монтажа;

Рабочее колесо: закрытого или открытого типа (по заказу), из серого чугуна СЧ20 или стали, с обточкой наружного диаметра (индекс «а») для адаптации характеристик, динамическая балансировка класса G6,3, увеличенный диаметр (250 мм) и проходные сечения для работы с загрязнёнными средами;

Вал: из легированной стали (40Х/45), консольного расположения, с упрочнёнными посадочными поверхностями и защитной втулкой в зоне уплотнения;

Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости для работы с абразивными средами;

Подшипниковые опоры: шариковые подшипники с консистентной смазкой, с контролем температуры и возможностью замены без демонтажа корпуса;

Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;

Консольная конструкция: обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов;

Двухполюсный электродвигатель: работа на частоте 3000 об/мин обеспечивает компактные габариты агрегата при высоких напорных характеристиках;

>Модификация : обточенное рабочее колесо для работы в режиме 65 м напора при сохранении высокого КПД и снижении потребляемой мощности;

Повышенная грязестойкость: допустимая концентрация твёрдых частиц до 2% и размер до 5 мм расширяет область применения насоса.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);

Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;

Фильтрация перекачиваемой среды рекомендуется, несмотря на допустимость частиц до 5 мм (для продления ресурса уплотнений и рабочего колеса);

Регулярный контроль уровня и качества смазки в подшипниковых узлах;

Периодическая вибродиагностика и контроль температуры опорных узлов (особенно важно при 3000 об/мин);

Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 5,0 м) для предотвращения кавитации;

При работе с абразивными средами — использование износостойких материалов проточной части и уплотнений;

Проведение балансировки ротора при проведении ремонтных работ.

Обратите внимание: насос СМ100-65-250а/2 — это поверхностный горизонтальный агрегат, его монтаж внутри скважины технически невозможен

Установка производится на поверхности: на бетонный фундамент или стальную раму с виброгасителями, с креплением анкерными болтами. Система обвязки включает всасывающую линию с приемным обратным клапаном и фильтром, а также напорный трубопровод с манометром и задвижкой. Защиту и пуск обеспечивает шкаф автоматики.

Область применения

Системы промышленного и коммунального водоснабжения с повышенной загрязнённостью;

Тепловые электростанции и котельИрригационные станции и мелиоративные комплексы (перекачка воды с взвесями);

Системы пожаротушения промышленных объектов;

Горно-обогатительные комбинаты (перекачка пульпы, шламовых вод);

Строительные площадки и карьеры (откачка загрязнённой воды);

Металлургические комбинаты (системы оборотного водоснабжения с твёрдыми включениями);

Объекты с требованием работы с жидкостями температурой до +90 °C, содержанием примесей до 2% и высоким напором (до 65 м).

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 15 000–25 000 моточасов (в зависимости от абразивности среды);

Межремонтный интервал: 6 000–10 000 моточасов (при работе с чистыми средами); 3 000–6 000 моточасов (при работе с абразивными средами);

Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений и рабочего колеса, уровня смазки, затяжки крепёжных соединений;

Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов, видимый износ лопаток рабочего колеса.

Примечание: Насос СМ100-65-250а/2 относится к серии одноступенчатых консольных насосов типа СМ, широко применяемых в промышленности благодаря надёжности, простоте обслуживания и способности работать с загрязнёнными средами. Индекс «250» указывает на диаметр рабочего колеса (250 мм), «а» — на обточенное рабочее колесо для работы в режиме пониженного напора (65 м вместо базового значения ~80 м), «/2» — на двухполюсный электродвигатель (3000 об/мин). Конструкция с консольным расположением вала обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов. Конкретные материалы исполнения, тип уплотнений и комплектация определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, конкретную модификацию рабочего колеса (индекс «а») и тип уплотнений.

Характеристики

Q Подача,(м3/ч)	90
H Напор,(м)	65
Мощность,(кВт)	37
Потребляемая мощность,(кВт)	35
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	до 90
Плотность: не более,(кг/м^3)	1100
Вязкость: не более,(м^2/с)	1х10^-6
Объемная концентрация твердых фракций: не более,(%)	2
Содержание твердых фракций размером: не более,(мм)	5
Кавитационный запас,(м)	5м
Габариты упаковки (дли;шир;выс) (мм)	1560;410;640
Материал проточной части	Серый чугун СЧ 20
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	1560х410х640
Вес агрегата,(кг)	430
