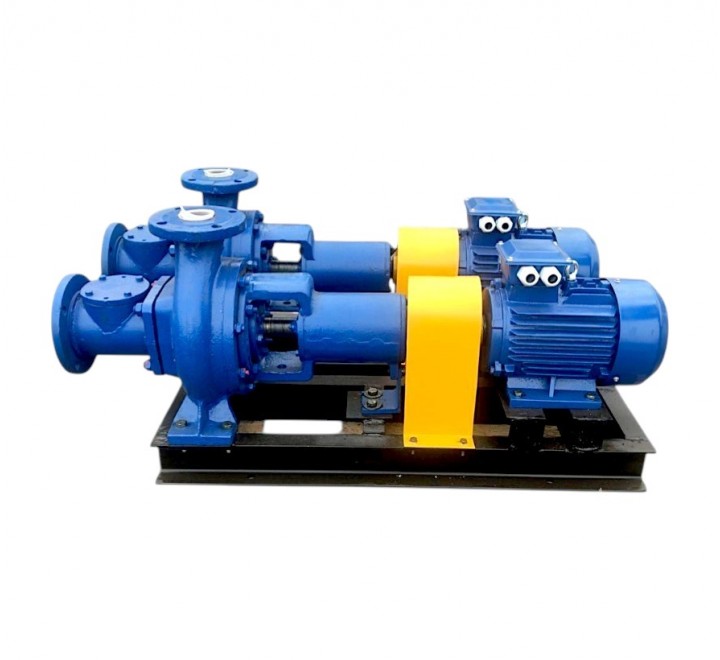

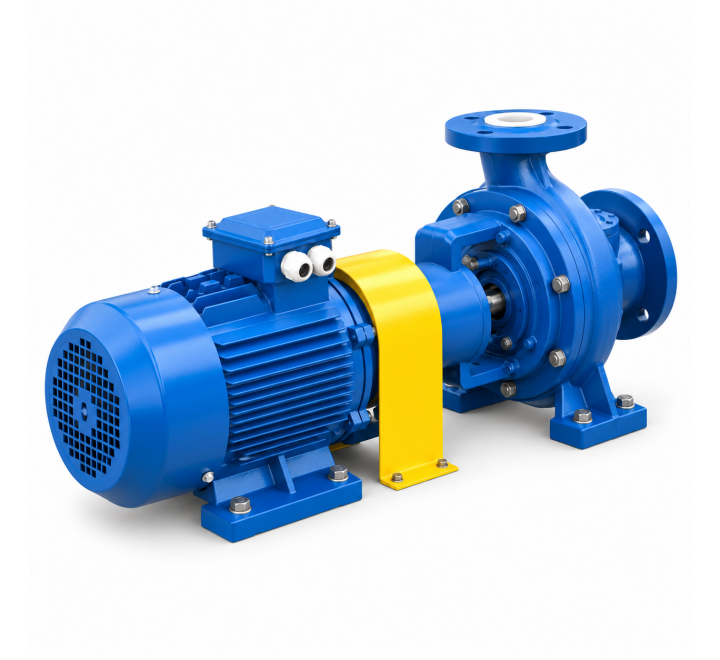

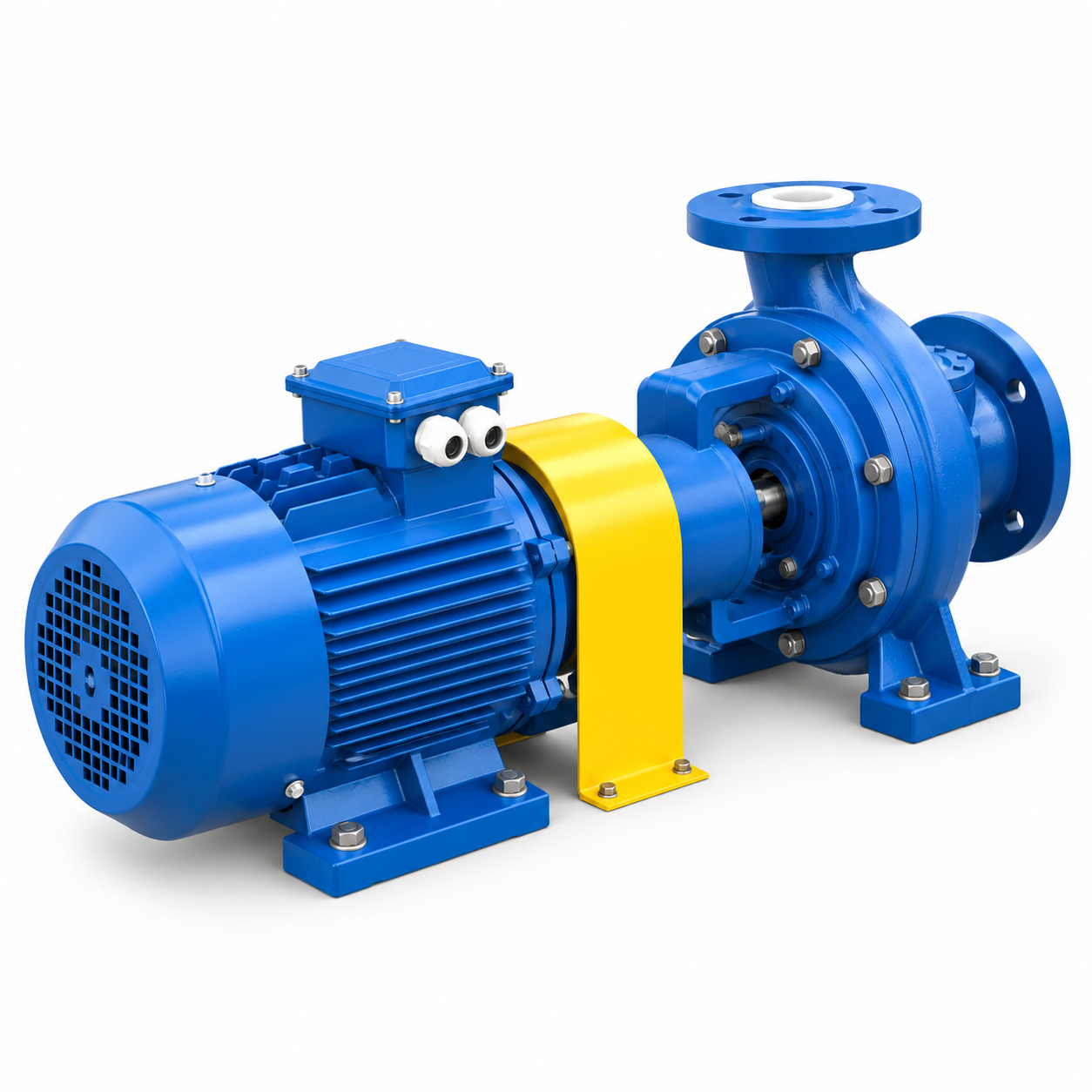

Насос СМ100-65-250/2

Добавить отзыв

41 580 руб.

Комплектация *

Насос
Насос+рама +12 012 руб.
Насос+рама+двигатель 45кВт +72 239 руб.
Насос+рама+двигатель 37кВт +70 476 руб.
Насос+рама+двигатель 30кВт +52 507 руб.

Дополнительно

Ответные фланцы (плоские) с крепежом и заглушками +6 300 руб.

* Обязательные поля

41 580 руб.

Кол-во:

Описание

Подробности

Назначение
Одноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды, нейтральных и слабощелочных технических жидкостей с температурой до +90 °C, а также жидкостей с содержанием твёрдых взвешенных частиц. Благодаря увеличенному диаметру рабочего колеса (250 мм) и допустимой концентрации примесей до 2% при размере частиц до 5 мм, насос применяется в системах с повышенной загрязнённостью рабочей среды, где требуется подача средних объёмов жидкости под высоким напором.

Принцип работы
Насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Увеличенный диаметр рабочего колеса (250 мм) обеспечивает достижение напора 80 м при подаче 100 м³/ч. Оптимизированный профиль лопаток и увеличенные проходные сечения проточной части обеспечивают устойчивую работу с загрязнёнными средами и минимизацию гидравлических потерь.

Параметр	Значение
Марка насоса	СМ100-65-250/2
Подача (Q)	100 м³/ч
Напор (H)	80 м
Мощность электродвигателя	45 кВт
Потребляемая мощность	42 кВт
Частота вращения (n)	3000 об/мин
Температура рабочей жидкости	до +90 °C
Плотность жидкости	≤ 1100 кг/м³
Кинематическая вязкость	≤ 1×10⁻⁶ м²/с
Концентрация твёрдых примесей	≤ 2% (объёмных)
Размер твёрдых частиц	≤ 5 мм
Кавитационный запас (NPSH)	5,0 м
Исполнение по монтажу	Горизонтальное, консольное
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H
Ориентировочный КПД	74–80%

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	1600 × 410 × 640 мм
Габариты упаковки	1600 × 410 × 640 мм
Масса агрегата (в сборе)	450 кг
Масса насоса (ориентировочно)	~160–200 кг

Конструктивные особенности

Корпус: чугунный спиральный, с фланцевыми патрубками всаса (100 мм) и напора (65 мм), горизонтальное расположение для удобства монтажа;
Рабочее колесо: закрытого или открытого типа (по заказу), из серого чугуна СЧ20 или стали, с динамической балансировкой класса G6,3, увеличенным диаметром (250 мм) и проходными сечениями для работы с загрязнёнными средами;
Вал: из легированной стали (40Х/45), консольного расположения, с упрочнёнными посадочными поверхностями и защитной втулкой в зоне уплотнения;
Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости для работы с абразивными средами;
Подшипниковые опоры: шариковые подшипники с консистентной смазкой, с контролем температуры и возможностью замены без демонтажа корпуса;
Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;
Консольная конструкция: обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов;
Двухполюсный электродвигатель (индекс «/2»): работа на частоте 3000 об/мин обеспечивает компактные габариты агрегата при высоких напорных характеристиках;
Повышенная грязестойкость: допустимая концентрация твёрдых частиц до 2% и размер до 5 мм расширяет область применения насоса.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;
Фильтрация перекачиваемой среды рекомендуется, несмотря на допустимость частиц до 5 мм (для продления ресурса уплотнений и рабочего колеса);
Регулярный контроль уровня и качества смазки в подшипниковых узлах;
Периодическая вибродиагностика и контроль температуры опорных узлов (особенно важно при 3000 об/мин);
Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 5,0 м) для предотвращения кавитации;
При работе с абразивными средами — использование износостойких материалов проточной части и уплотнений;
Проведение балансировки ротора при проведении ремонтных работ.

Область применения

Системы промышленного и коммунального водоснабжения с повышенной загрязнённостью;
Тепловые электростанции и котельные (подпиточные, циркуляционные насосы);
Ирригационные станции и мелиоративные комплексы (перекачка воды с взвесями);
Системы пожаротушения промышленных объектов;
Горно-обогатительные комбинаты (перекачка пульпы, шламовых вод);
Строительные площадки и карьеры (откачка загрязнённой воды);
Металлургические комбинаты (системы оборотного водоснабжения с твёрдыми включениями);
Объекты с требованием работы с жидкостями температурой до +90 °C, содержанием примесей до 2% и высоким напором (до 80 м).

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 15 000–25 000 моточасов (в зависимости от абразивности среды);
Межремонтный интервал: 6 000–10 000 моточасов (при работе с чистыми средами); 3 000–6 000 моточасов (при работе с абразивными средами);
Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений и рабочего колеса, уровня смазки, затяжки крепёжных соединений;
Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов, видимый износ лопаток рабочего колеса.

Примечание: Насос СМ100-65-250/2 относится к серии одноступенчатых консольных насосов типа СМ, широко применяемых в промышленности благодаря надёжности, простоте обслуживания и способности работать с загрязнёнными средами. Индекс «250» указывает на увеличенный диаметр рабочего колеса (250 мм), обеспечивающий напор 80 м, «/2» — на двухполюсный электродвигатель (3000 об/мин). Конструкция с консольным расположением вала обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов. Конкретные материалы исполнения, тип уплотнений и комплектация определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата и конкретную модификацию уплотнений и рабочего колеса.

Характеристики

Q Подача,(м3/ч)	100
H Напор,(м)	80
Мощность,(кВт)	45
Потребляемая мощность,(кВт)	42
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	до 90
Плотность: не более,(кг/м^3)	1100
Вязкость: не более,(м^2/с)	1х10^-6
Объемная концентрация твердых фракций: не более,(%)	2
Содержание твердых фракций размером: не более,(мм)	5
Кавитационный запас,(м)	5м
Габариты упаковки (дли;шир;выс) (мм)	1600;410;640
Материал проточной части	Серый чугун СЧ 20
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	1600х410х640
Вес агрегата,(кг)	450
