Назначение

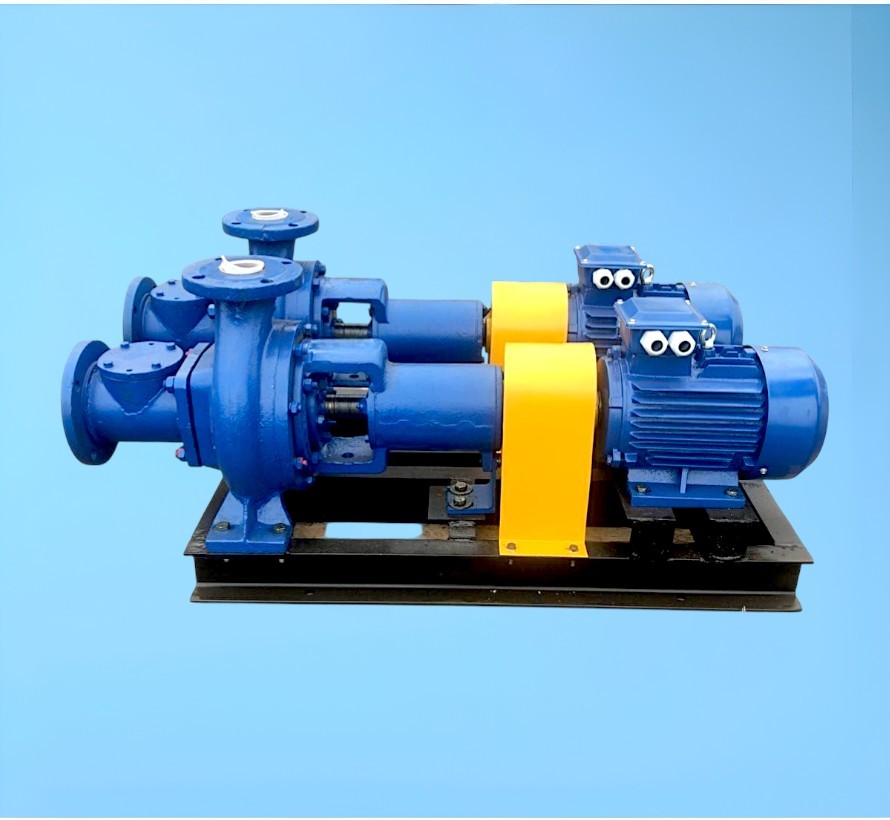

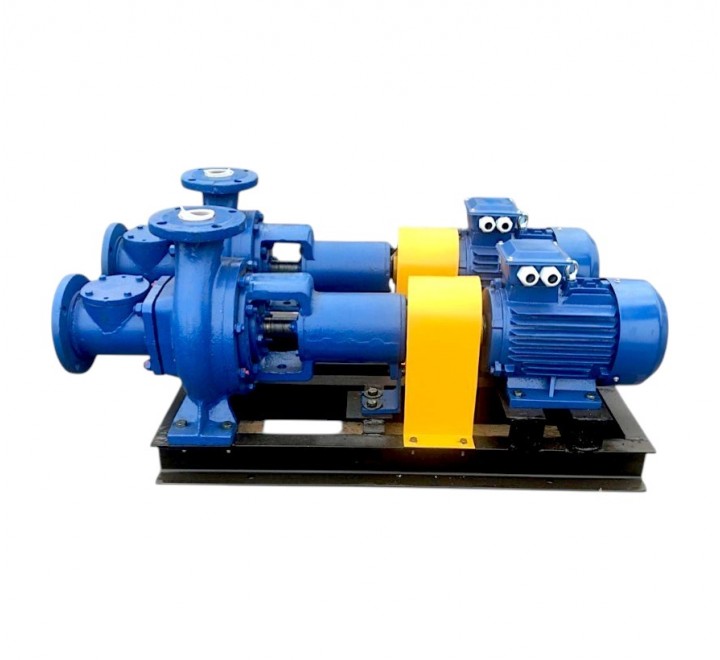

Одноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды, нейтральных и слабощелочных технических жидкостей с температурой до +90 °C, а также жидкостей с содержанием твёрдых взвешенных частиц. Благодаря допустимой концентрации примесей до 2% и размеру частиц до 5 мм, насос широко применяется в системах с повышенной загрязнённостью рабочей среды.
Одноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды, нейтральных и слабощелочных технических жидкостей с температурой до +90 °C, а также жидкостей с содержанием твёрдых взвешенных частиц. Благодаря допустимой концентрации примесей до 2% и размеру частиц до 5 мм, насос широко применяется в системах с повышенной загрязнённостью рабочей среды.
Принцип работы
Насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Оптимизированный профиль лопаток и увеличенные проходные сечения проточной части обеспечивают устойчивую работу с загрязнёнными средами и минимизацию гидравлических потерь.
Насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Оптимизированный профиль лопаток и увеличенные проходные сечения проточной части обеспечивают устойчивую работу с загрязнёнными средами и минимизацию гидравлических потерь.
| Параметр | Значение |
|---|---|
|
Марка насоса
|
СМ100-65-200/2
|
|
Подача (Q)
|
100 м³/ч
|
|
Напор (H)
|
50 м
|
|
Мощность электродвигателя
|
30 / 37 кВт
|
|
Потребляемая мощность
|
27 кВт
|
|
Частота вращения (n)
|
3000 об/мин
|
|
Температура рабочей жидкости
|
до +90 °C
|
|
Плотность жидкости
|
≤ 1100 кг/м³
|
|
Кинематическая вязкость
|
≤ 1×10⁻⁶ м²/с
|
|
Концентрация твёрдых примесей
|
≤ 2% (объёмных)
|
|
Размер твёрдых частиц
|
≤ 5 мм
|
|
Кавитационный запас (NPSH)
|
5,0 м
|
|
Исполнение по монтажу
|
Горизонтальное, консольное
|
|
Материал проточной части
|
Серый чугун СЧ20
|
|
Класс защиты электродвигателя
|
IP54 / IP55 (типично)
|
|
Класс изоляции
|
F / H
|
|
Ориентировочный КПД
|
72–78%
|
Габаритные размеры и масса
| Параметр | Значение |
|---|---|
|
Габариты агрегата (с электродвигателем)
|
1520 × 410 × 650 мм
|
|
Масса агрегата (в сборе)
|
387 кг
|
|
Масса насоса (ориентировочно)
|
~140–170 кг
|
Конструктивные особенности
- Корпус: чугунный спиральный, с фланцевыми патрубками всаса (100 мм) и напора (65 мм), горизонтальное расположение для удобства монтажа;
- Рабочее колесо: закрытого или открытого типа (по заказу), из серого чугуна СЧ20 или стали, с динамической балансировкой класса G6,3 и увеличенными проходными сечениями для работы с загрязнёнными средами;
- Вал: из легированной стали (40Х/45), консольного расположения, с упрочнёнными посадочными поверхностями и защитной втулкой в зоне уплотнения;
- Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости для работы с абразивными средами;
- Подшипниковые опоры: шариковые подшипники с консистентной смазкой, с контролем температуры и возможностью замены без демонтажа корпуса;
- Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;
- Консольная конструкция: обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов;
- Повышенная грязестойкость: допустимая концентрация твёрдых частиц до 2% и размер до 5 мм расширяет область применения насоса.
Требования к монтажу и эксплуатации
- Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
- Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;
- Фильтрация перекачиваемой среды рекомендуется, несмотря на допустимость частиц до 5 мм (для продления ресурса уплотнений и рабочего колеса);
- Регулярный контроль уровня и качества смазки в подшипниковых узлах;
- Периодическая вибродиагностика и контроль температуры опорных узлов (особенно важно при 3000 об/мин);
- Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 5,0 м) для предотвращения кавитации;
- При работе с абразивными средами — использование износостойких материалов проточной части и уплотнений;
- Проведение балансировки ротора при проведении ремонтных работ.
Область применения
- Системы промышленного и коммунального водоснабжения с повышенной загрязнённостью;
- Тепловые электростанции и котельные (подпиточные, циркуляционные насосы);
- Ирригационные станции и мелиоративные комплексы (перекачка воды с взвесями);
- Системы пожаротушения промышленных объектов;
- Горно-обогатительные комбинаты (перекачка пульпы, шламовых вод);
- Строительные площадки и карьеры (откачка загрязнённой воды);
- Металлургические комбинаты (системы оборотного водоснабжения с твёрдыми включениями);
- Объекты с требованием работы с жидкостями температурой до +90 °C и содержанием примесей до 2%.
Срок эксплуатации и техническое обслуживание
- Нормативный ресурс до капитального ремонта: 15 000–25 000 моточасов (в зависимости от абразивности среды);
- Межремонтный интервал: 6 000–10 000 моточасов (при работе с чистыми средами); 3 000–6 000 моточасов (при работе с абразивными средами);
- Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений и рабочего колеса, уровня смазки, затяжки крепёжных соединений;
- Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов, видимый износ лопаток рабочего колеса.
Примечание: Насос СМ100-65-200/2 относится к серии одноступенчатых консольных насосов типа СМ, широко применяемых в промышленности благодаря надёжности, простоте обслуживания и способности работать с загрязнёнными средами. Индекс «200» указывает на диаметр рабочего колеса в мм, «/2» — на двухполюсный электродвигатель (3000 об/мин). Конструкция с консольным расположением вала обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов. Выбор мощности электродвигателя (30/37 кВт) зависит от конкретной точки рабочей характеристики и запаса по напору. Конкретные материалы исполнения, тип уплотнений и комплектация определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата и конкретную модификацию уплотнений и рабочего колеса.
Характеристики
Характеристики
| Q Подача,(м3/ч) | 100 |
|---|---|
| H Напор,(м) | 50 |
| Мощность,(кВт) | 30; 37 |
| Потребляемая мощность,(кВт) | 27 |
| n Частота вращен,(об/мин) | 3000 |
| Температура рабочей жидкости: - min...+max,(°С) | до 90 |
| Плотность: не более,(кг/м^3) | 1100 |
| Вязкость: не более,(м^2/с) | 1х10^-6 |
| Объемная концентрация твердых фракций: не более,(%) | 2 |
| Содержание твердых фракций размером: не более,(мм) | 5 |
| Кавитационный запас,(м) | 5м |
| Материал проточной части | Серый чугун СЧ 20 |
| Исполнение по монтажу | горизонтальный |
| Габариты агрегата,(мм) | 1520x410x650 |
| Вес агрегата,(кг) | 387 |
