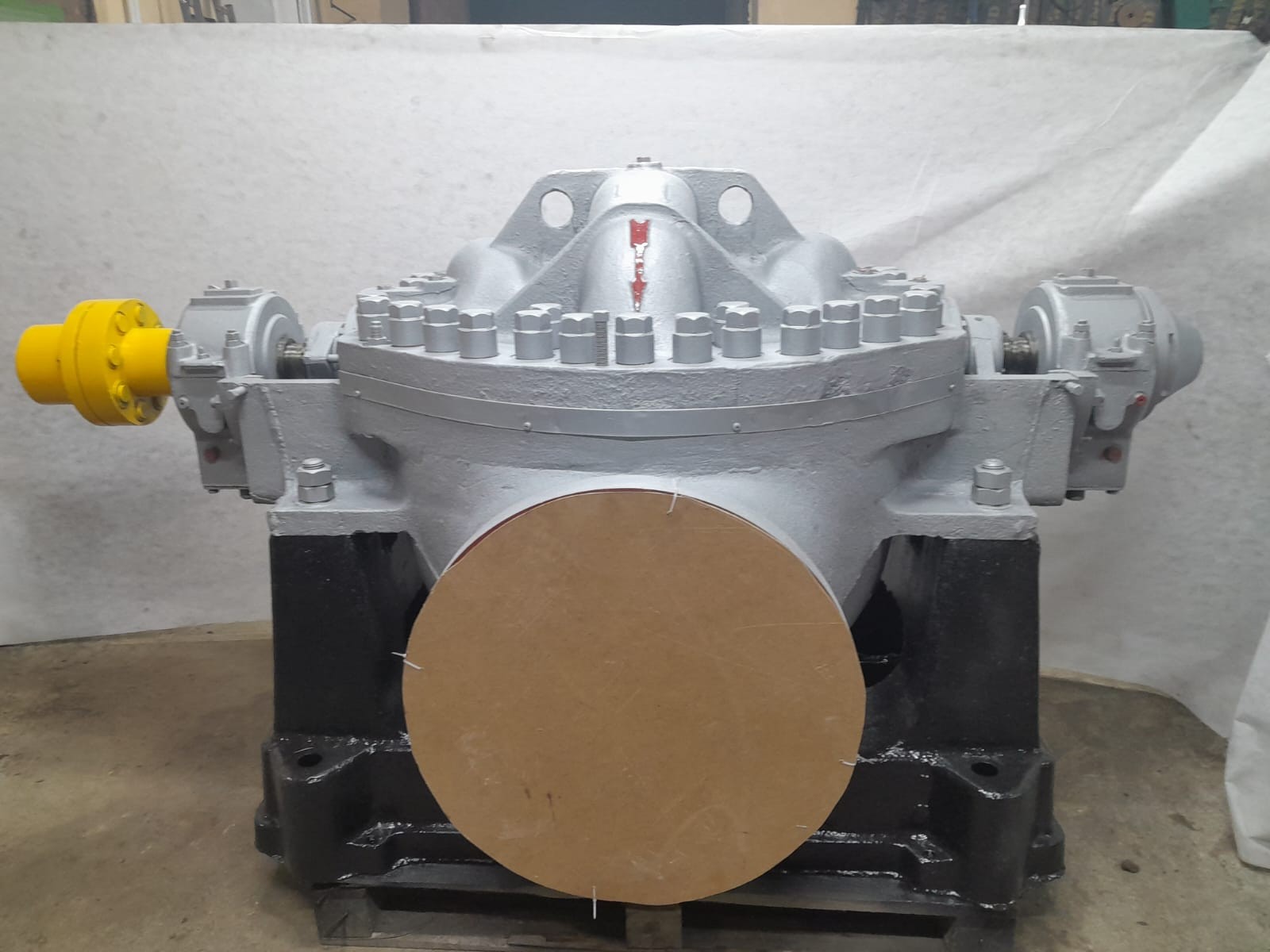

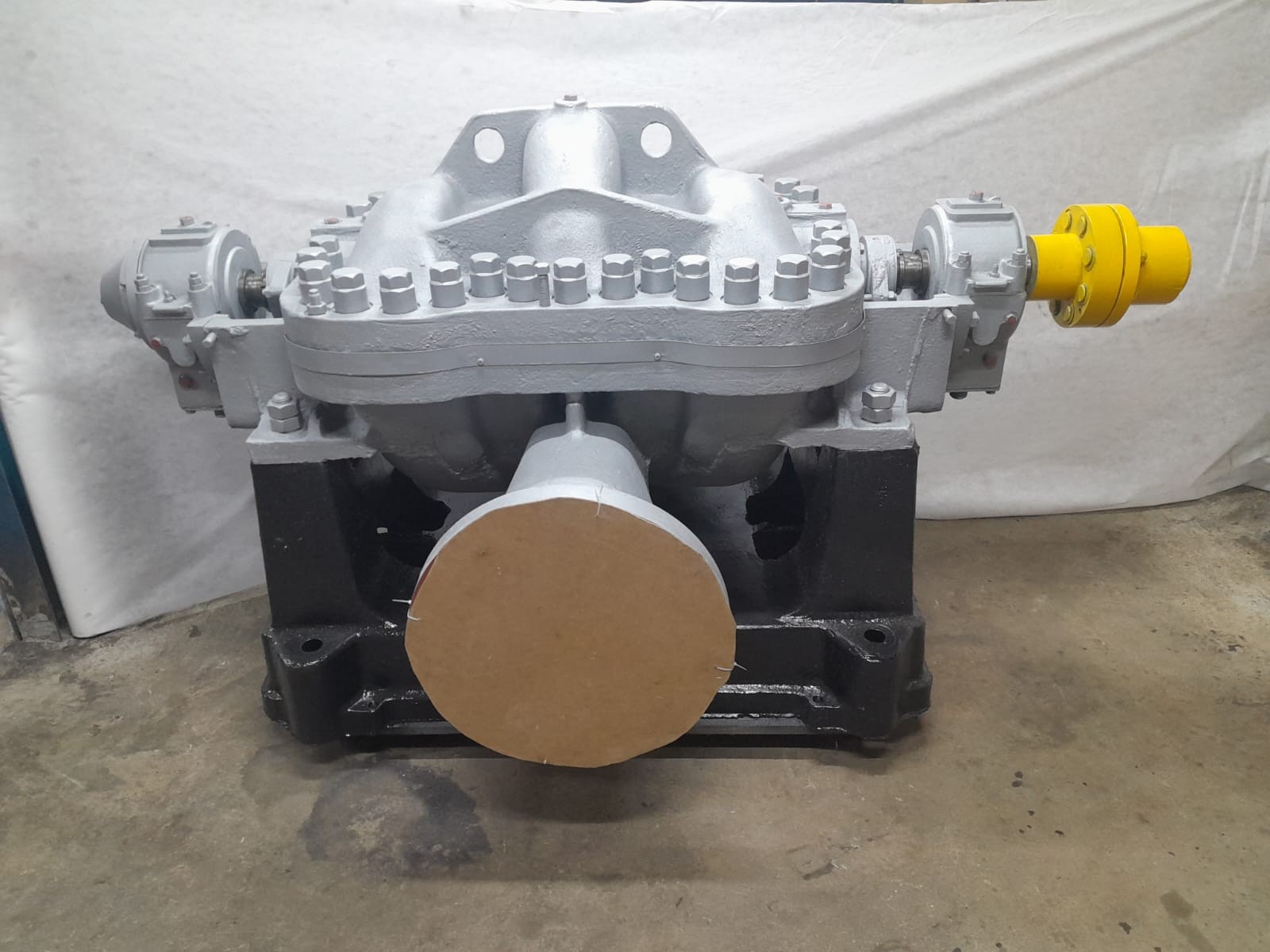

Назначение
Многоступенчатый центробежный насос горизонтального исполнения, предназначенный для перекачивания воды и нейтральных технических жидкостей с температурой до +180 °C. Применяется в системах технологического и магистрального водоснабжения, теплоэнергетике, промышленных циклах оборотного водоснабжения, где требуется подача средних объёмов жидкости под повышенным напором при высокой частоте вращения.

Принцип работы
Насос работает по принципу центробежного действия: при вращении рабочего колеса жидкость получает кинетическую энергию, которая в спиральном отводе преобразуется в давление. Многоступенчатая конструкция (индекс «8» указывает на количество ступеней) обеспечивает последовательное повышение напора на каждой ступени (~12,5 м/ступень), достигая суммарного значения 100 м. Повышенная частота вращения (3000 об/мин) позволяет обеспечить компактные габариты при сохранении высоких гидравлических характеристик.

Параметр	Значение
Марка насоса	СЭ800-100-8
Подача (Q)	800 м³/ч
Напор (H)	100 м
Мощность электродвигателя	315 кВт
Частота вращения (n)	3000 об/мин
Температура рабочей жидкости	до +180 °C
Концентрация твёрдых примесей	≤ 5 мг/л
Размер твёрдых частиц	≤ 0,2 мм
Исполнение по монтажу	Горизонтальное
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	3720 × 1695 × 1500 мм
Габариты упаковки	3720 × 1695 × 1500 мм
Масса агрегата (в сборе)	4840 кг
Масса насоса (ориентировочно)	~2100–2400 кг

Конструктивные особенности

Корпус: секционный, из серого чугуна СЧ20 или стали, с фланцевыми соединениями для удобства обслуживания и ремонта;
Рабочие колёса: 8 ступеней, из СЧ20 или стали, с динамической балансировкой класса G6,3;
Вал: из легированной стали (40Х/45), с упрочнёнными посадочными поверхностями и защитными втулками в зонах уплотнений, рассчитан на работу при 3000 об/мин;
Уплотнения: сальниковые или торцевые (по заказу), с возможностью подвода затворной жидкости или охлаждения;
Подшипниковые опоры: роликовые/шариковые подшипники с масляной или консистентной смазкой, с контролем температуры, усиленные для работы на повышенной частоте вращения;
Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;
Система охлаждения: предусмотрена для работы с жидкостями до +180 °C (охлаждение подшипников и сальников).

Требования к монтажу и эксплуатации

Установка на фундаментную раму с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение к трубопроводам через компенсаторы для исключения передачи напряжений на корпус насоса;
Обязательная фильтрация перекачиваемой среды (размер частиц ≤ 0,2 мм, концентрация ≤ 5 мг/л);
Регулярный контроль уровня и качества смазки в подшипниковых узлах;
Периодическая вибродиагностика и контроль температуры опорных узлов (особенно важно при 3000 об/мин);
При работе с жидкостями > +80 °C — обеспечение циркуляции охлаждающей жидкости в системе уплотнений;
Контроль балансировки ротора при проведении ремонтных работ.

Область применения

Тепловые и атомные электростанции (питательные, циркуляционные, подпиточные насосы);
Промышленные котельные и системы теплоснабжения;
Нефтеперерабатывающие и химические предприятия (перекачка нейтральных сред);
Металлургические комбинаты (системы оборотного водоснабжения);
Магистральные насосные станции водоснабжения и мелиорации;
Промышленные объекты с требованием компактного размещения оборудования при высоких напорах.

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 25 000–30 000 моточасов;
Межремонтный интервал: 8 000–12 000 моточасов (при соблюдении условий эксплуатации);
Рекомендуемые операции ТО: контроль вибрации (особенно на частоте 3000 об/мин), температуры подшипников, состояния уплотнений, уровня смазки, затяжки крепёжных соединений;
Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов.

Примечание: Насос СЭ800-100-8 относится к серии многоступенчатых центробежных насосов с повышенной частотой вращения (3000 об/мин), что обеспечивает компактность конструкции при сохранении высоких напорных характеристик. Конкретные материалы исполнения, тип уплотнений и комплектация электродвигателем могут варьироваться в зависимости от заказа и условий эксплуатации. Точные технические характеристики, схемы обвязки, требования к фундаментам и допустимые режимы работы рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса и конкретную модификацию уплотнений.

Характеристики

Q Подача,(м3/ч)	800
H Напор,(м)	100
Мощность,(кВт)	315
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	до 180 С
Объемная концентрация твердых фракций: не более,(%)	5 мг/л
Содержание твердых фракций размером: не более,(мм)	0,2 мм
Габариты упаковки (дли;шир;выс) (мм)	3720x1695x1500
Габариты агрегата,(мм)	3720х1695х1500
Вес агрегата,(кг)	4840
