Назначение

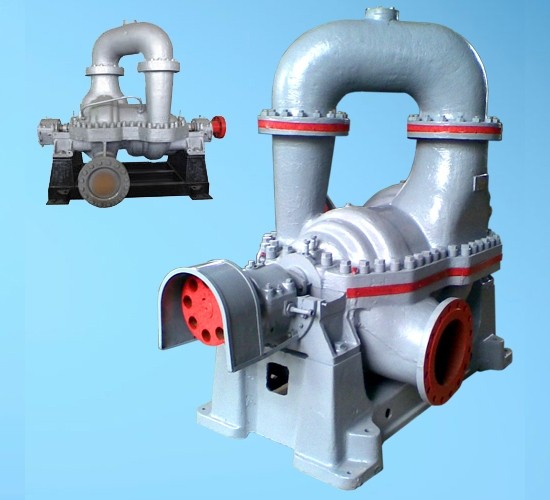

Многоступенчатый центробежный насос горизонтального исполнения, предназначенный для перекачивания воды и нейтральных технических жидкостей с температурой до +180 °C. Применяется в системах технологического и магистрального водоснабжения, теплоэнергетике, промышленных циклах оборотного водоснабжения, где требуется подача больших объёмов жидкости под высоким напором с высокой надёжностью и энергоэффективностью.

Принцип работы
Насос работает по принципу центробежного действия: при вращении рабочего колеса жидкость получает кинетическую энергию, которая в спиральном отводе преобразуется в давление. Многоступенчатая конструкция (индекс «8» указывает на количество ступеней) обеспечивает последовательное повышение напора на каждой ступени (~20 м/ступень), достигая суммарного значения 160 м. Умеренная частота вращения (1500 об/мин) обеспечивает повышенную надёжность, сниженные вибрационные нагрузки и увеличенный ресурс подшипниковых узлов по сравнению с высокооборотными исполнениями.

Параметр	Значение
Марка насоса	СЭ2500-60-8
Подача (Q)	2500 м³/ч
Напор (H)	160 м
Мощность электродвигателя	630 / 800 / 1000 / 1250 / 1600 / 2000 кВт
Частота вращения (n)	1500 об/мин
Температура рабочей жидкости	до +180 °C
Плотность жидкости	≤ 1000 кг/м³
Кинематическая вязкость	≤ 2×10⁻⁶ м²/с
Концентрация твёрдых примесей	≤ 5 мг/л
Размер твёрдых частиц	≤ 0,2 мм
Исполнение по монтажу	Горизонтальное
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H
Ориентировочный КПД	82–87%

Габаритные размеры и масса

Параметр	Значение
Габариты насоса (Д×Ш×В)	2130 × 2100 × 1590 мм
Габариты агрегата (с электродвигателем)	3790 × 2345 × 2005 мм
Габариты упаковки	3790 × 2345 × 2005 мм
Масса насоса	4300 кг
Масса агрегата (в сборе)	7370 кг

Конструктивные особенности

Корпус: секционный, из серого чугуна СЧ20, с фланцевыми соединениями и усиленными крепежными элементами для работы под высоким давлением;
Рабочие колёса: 8 ступеней, из СЧ20 или стали, с динамической балансировкой класса G6,3 и оптимизированным профилем лопаток для минимизации гидравлических потерь;
Вал: из легированной стали (40Х/45), с упрочнёнными посадочными поверхностями, защитными втулками в зонах уплотнений и повышенной жёсткостью для работы при 1500 об/мин;
Уплотнения: торцевые механические или сальниковые (по заказу), с системой подвода затворной жидкости, охлаждения и контроля утечек;
Подшипниковые опоры: усиленные роликовые/шариковые подшипники с масляной или консистентной смазкой, системой контроля температуры и вибрации;
Муфта: упругая втулочно-пальцевая или зубчатая повышенной мощности, компенсирующая монтажные погрешности и гасящая крутильные колебания;
Система охлаждения: предусмотрена для работы с жидкостями до +180 °C (охлаждение подшипников и сальников);
Выбор мощности двигателя: широкий диапазон мощностей (630–2000 кВт) позволяет подобрать оптимальный привод под конкретную точку рабочей характеристики и запас по напору.

Требования к монтажу и эксплуатации

Установка на усиленную фундаментную раму с виброизоляцией, обязательный контроль соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение к трубопроводам через компенсаторы и гибкие вставки для исключения передачи напряжений на корпус насоса;
Обязательная многоступенчатая фильтрация перекачиваемой среды (размер частиц ≤ 0,2 мм, концентрация ≤ 5 мг/л);
Регулярный контроль уровня, качества и температуры смазки в подшипниковых узлах с системой аварийной сигнализации;
Непрерывная вибродиагностика и мониторинг температуры опорных узлов;
При работе с жидкостями > +80 °C — обеспечение циркуляции охлаждающей жидкости в системе уплотнений с контролем расхода;
Проведение балансировки ротора на специализированном стенде при проведении ремонтных работ;
Обязательное заземление и защита электродвигателя от перегрузок, коротких замыканий и перекоса фаз.

Область применения

Тепловые и атомные электростанции (питательные, циркуляционные, подпиточные насосы);
Промышленные котельные и системы теплоснабжения большой мощности;
Нефтеперерабатывающие и нефтехимические предприятия (перекачка нейтральных сред в технологических циклах);
Металлургические комбинаты (системы оборотного водоснабжения прокатных станов и доменных печей);
Магистральные насосные станции водоснабжения и мелиорации высокой производительности;
Промышленные объекты с требованием высокой надёжности, автоматизации и минимального времени простоя.

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 25 000–35 000 моточасов;
Межремонтный интервал: 10 000–14 000 моточасов (при соблюдении условий эксплуатации и плановом ТО);
Рекомендуемые операции ТО: непрерывный мониторинг вибрации и температуры, контроль состояния уплотнений, анализ качества смазки, проверка затяжки крепёжных соединений, диагностика электродвигателя;
Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов или запахов, срабатывание систем аварийной защиты.

Примечание: Насос СЭ2500-60-8 относится к серии высокопроизводительных многоступенчатых насосов с умеренной частотой вращения (1500 об/мин), что обеспечивает повышенную надёжность и увеличенный ресурс по сравнению с высокооборотными исполнениями. Конструкция с 8 ступенями позволяет достичь напора 160 м при подаче 2500 м³/ч с высоким КПД. Широкий выбор мощности электродвигателя (630–2000 кВт) позволяет адаптировать агрегат под различные режимы эксплуатации. Конкретные материалы исполнения, тип уплотнений, комплектация электродвигателем и системами мониторинга определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки, требования к фундаментам, допустимые режимы работы и процедуры пуска/останова рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, конкретную модификацию уплотнений и подшипниковых узлов, а также выбранную мощность электродвигателя.

Характеристики

Q Подача,(м3/ч)	2500
H Напор,(м)	160
Мощность,(кВт)	630; 800; 1000; 1250; 1600; 2000
n Частота вращен,(об/мин)	1500
Температура рабочей жидкости: - min...+max,(°С)	до 180 С
Объемная концентрация твердых фракций: не более,(%)	5 мг/л
Содержание твердых фракций размером: не более,(мм)	0,2мм
Габариты упаковки (дли;шир;выс) (мм)	3790x2345x2005
Габариты насоса,(мм)	2130x2100x1590
Габариты агрегата,(мм)	3790х2345х2005
Вес насоса,(кг)	4300
Вес агрегата,(кг)	7370
