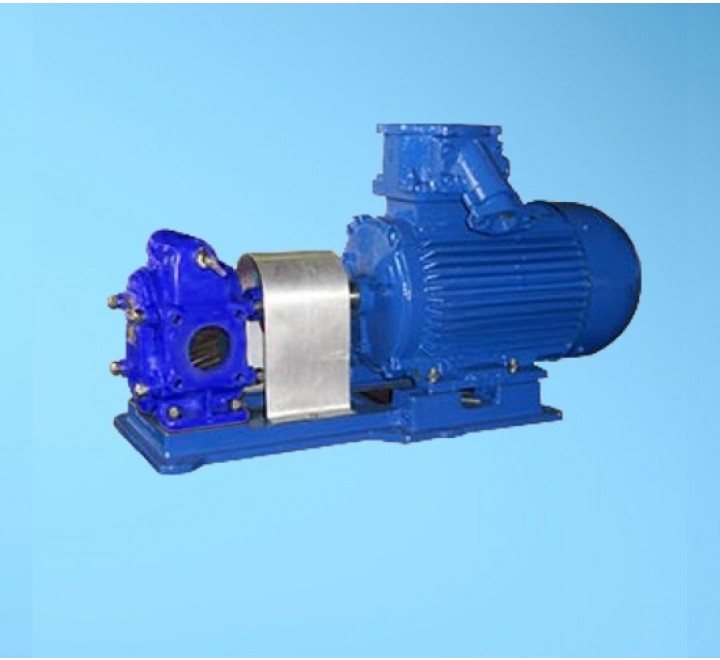

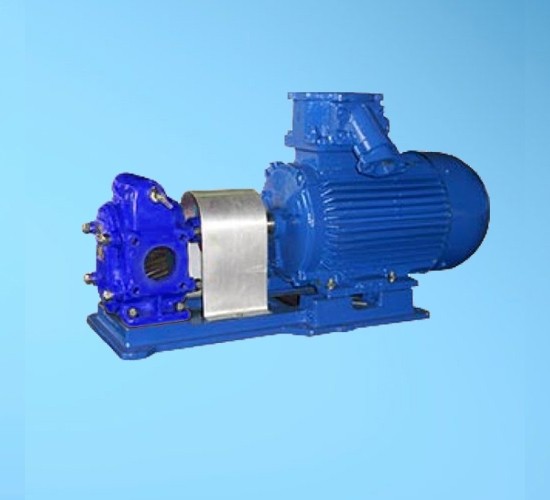

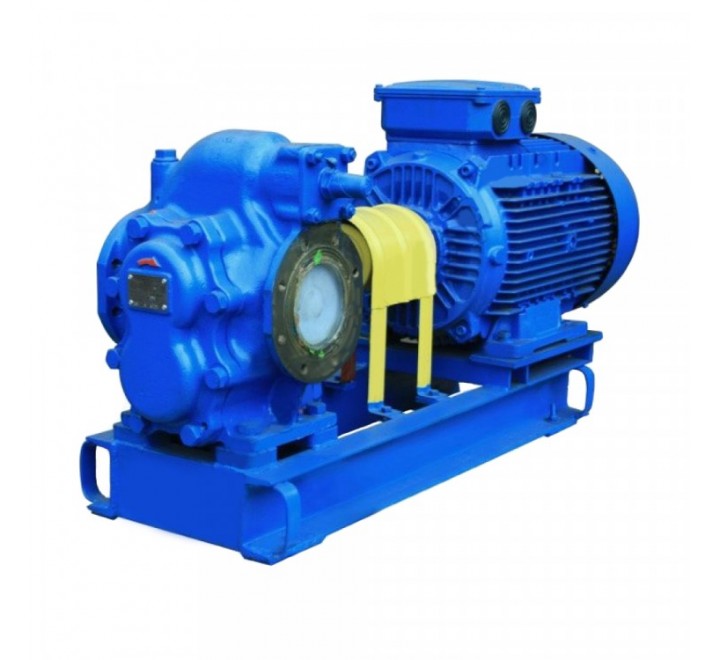

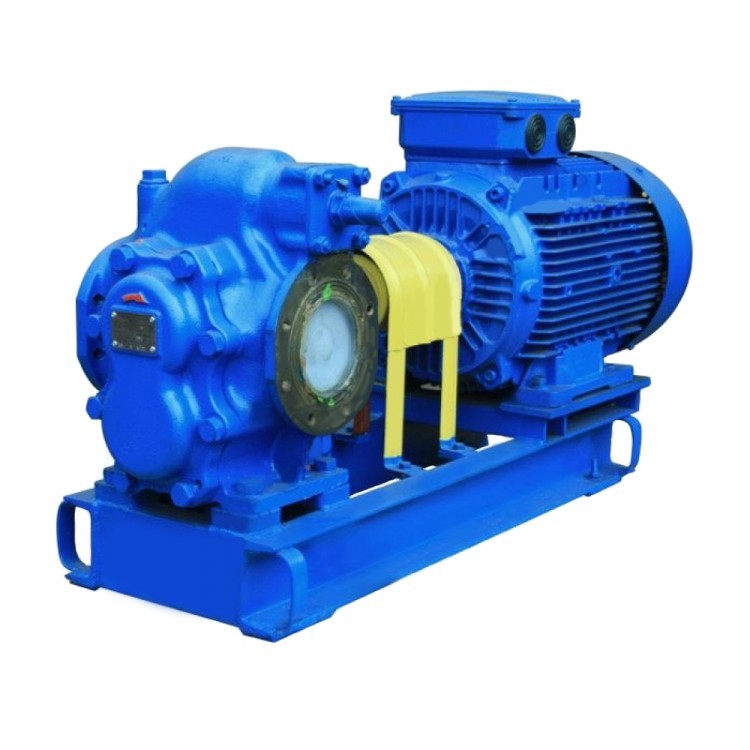

Насос Ш80-2,5-37,5/2,5

Добавить отзыв

161 640 руб.

Short Description

Комплектация *

Насос
Насос + рама +8 000 руб.
Агрегат Ш80-2,5-37,5/2,5-5 двиг. 11кВт общепром. +24 558 руб.
Агрегат Ш80-2,5-37,5/2,5-1 двиг. 11кВт взи +55 077 руб.
Агрегат Ш80-2,5-37,5/2,5-10 двиг. 15кВт общепром. +29 009 руб.
Агрегат Ш80-2,5-37,5/2,5-11 двиг. 15кВт взи +62 055 руб.

Дополнительно

Ответные фланцы (плоские) с крепежом и заглушками +4 700 руб.

* Обязательные поля

161 640 руб.

Кол-во:

Описание

Подробности

Назначение
Насос объёмного действия, предназначенный для перекачивания вязких нефтепродуктов: моторных и индустриальных масел, мазута, дизельного топлива, тёмных нефтепродуктов и других жидкостей с кинематической вязкостью от 1,8 до 2200 сСт (от 0,018×10⁻⁴ до 22,00×10⁻⁴ м²/с). Применяется в системах топливоподачи, маслоснабжения, перекачки мазута на тепловых электростанциях, нефтебазах, нефтеперерабатывающих предприятиях, в котельных и на промышленных объектах.

Принцип работы
Насос работает по принципу объёмного вытеснения: при вращении рабочих органов (шестерён или винтов) в полости всасывания создаётся разрежение, жидкость заполняет рабочие камеры и перемещается вдоль оси вращения к напорному патрубку, где выдавливается в напорную магистраль. Конструкция обеспечивает плавную, пульсационно-устойчивую подачу вязких сред, высокую всасывающую способность и стабильную работу при изменении вязкости перекачиваемой жидкости.

Параметр	Значение
Марка насоса	Ш80-2,5-37,5/2,5
Подача (Q)	37,5 м³/ч
Напор (H)	2,5 м (0,025 МПа)
Мощность электродвигателя	11 / 15 кВт
Частота вращения (n)	1000 об/мин
Температура рабочей жидкости	Масла, мазут: до +70 °C; Дизельное топливо: до +40 °C
Кинематическая вязкость	0,018×10⁻⁴ … 22,00×10⁻⁴ м²/с (1,8 … 2200 сСт)
Кавитационный запас (NPSH)	5,0 м
Исполнение по монтажу	Горизонтальное
Материал проточной части	Чугун (СЧ20)
Класс защиты электродвигателя	IP54 / IP55 (типично, взрывозащищённое исполнение — по заказу)
Класс изоляции	F / H
Ориентировочный КПД	65–75% (зависит от вязкости)

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	1040 × 380 × 550 мм
Масса агрегата (в сборе)	250 кг
Масса насоса (ориентировочно)	~130–160 кг
Диаметр всасывающего патрубка	80 мм
Диаметр напорного патрубка	80 мм (типично)

Конструктивные особенности

Корпус: чугунный, с горизонтальным расположением, фланцевые патрубки всаса и напора;
Рабочие органы: шестерни внутреннего/внешнего зацепления или винтовая пара (в зависимости от исполнения), из износостойкого чугуна или стали, с прецизионной обработкой для минимизации внутренних перетечек;
Вал: из легированной стали (40Х/45), с упрочнёнными посадочными поверхностями и уплотнениями, рассчитан на работу с вязкими средами;
Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости или обогрева корпуса для работы с высоковязкими продуктами;
Подшипниковые опоры: роликовые/шариковые подшипники с масляной или консистентной смазкой, с контролем температуры;
Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;
Система обогрева: опционально — рубашка обогрева корпуса для работы с мазутом и высоковязкими нефтепродуктами при низких температурах;
Всасывающая способность: конструкция обеспечивает надёжное самовсасывание и работу с жидкостями вязкостью до 2200 сСт.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;
Обязательная установка фильтра-грязевика на всасывающей линии для защиты от механических примесей;
При перекачивании высоковязких сред (мазут, тяжёлые масла) — предварительный подогрев жидкости и/или обогрев корпуса насоса для снижения вязкости до рабочего диапазона;
Регулярный контроль уровня и качества смазки в подшипниковых узлах;
Периодическая вибродиагностика и контроль температуры опорных узлов;
Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 5,0 м) для предотвращения кавитации;
При работе с легковоспламеняющимися жидкостями (дизельное топливо) — использование взрывозащищённого электродвигателя и заземление агрегата;
Проведение балансировки ротора при проведении ремонтных работ.

Область применения

Тепловые электростанции и котельные (системы топливоподачи мазута, маслоснабжения турбин);
Нефтебазы и нефтеперерабатывающие заводы (перекачка масел, тёмных нефтепродуктов);
Промышленные предприятия (системы смазки оборудования, гидравлические системы);
Судовые и транспортные системы топливоподачи;
Склады ГСМ и заправочные комплексы;
Объекты с требованием перекачивания вязких жидкостей температурой до +70 °C (масла, мазут) или до +40 °C (дизельное топливо).

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 20 000–30 000 моточасов (при работе с чистыми нефтепродуктами); при перекачивании загрязнённых сред ресурс снижается пропорционально концентрации абразивных примесей;
Межремонтный интервал: 8 000–12 000 моточасов (в зависимости от вязкости и чистоты перекачиваемой среды);
Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений, уровня смазки, затяжки крепёжных соединений, визуальный осмотр рабочих органов на предмет износа;
Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение подачи > 10%, появление посторонних шумов, падение давления на выходе.

Примечание: Насос Ш80-2,5-37,5/2,5 относится к серии объёмных насосов для перекачивания вязких нефтепродуктов. Индексы в маркировке обозначают: «80» — условный диаметр патрубка (мм), «2,5» — напор (м), «37,5» — подача (м³/ч), «2,5» — модификация исполнения. Конструкция может варьироваться (шестерёнчатая или винтовая) в зависимости от завода-изготовителя и конкретного заказа. При работе с высоковязкими средами (мазут, тяжёлые масла) рекомендуется предусматривать систему обогрева корпуса насоса и предварительного подогрева перекачиваемой жидкости. Конкретные материалы исполнения рабочих органов, тип уплотнений, комплектация электродвигателем (в т.ч. взрывозащищённое исполнение) и системами обогрева определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, тип перекачиваемой среды, вязкость и температуру рабочей жидкости, а также конкретную модификацию уплотнений.

Принцип работы насоса Ш80-2,5-37,5/2,5

Характеристики

Q Подача,(м3/ч)	37.5
H Напор,(м)	2.5
Мощность,(кВт)	11; 15
n Частота вращен,(об/мин)	1000
Температура рабочей жидкости: - min...+max,(°С)	Масло, нефть, мазут - до 70°С; ДТ - до 40°С
Вязкость: не более,(м^2/с)	от 0,018х10^-4 до 22,00х10^-4
Кавитационный запас,(м)	5м
Материал проточной части	Чугун
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	1040х380х550
Вес агрегата,(кг)	250
