Насос СДВ80/18а

Добавить отзыв

Осталось только 10

50 400 руб.
50 400 руб.

Описание

Подробности

Фекальный насос СДВ80/18а

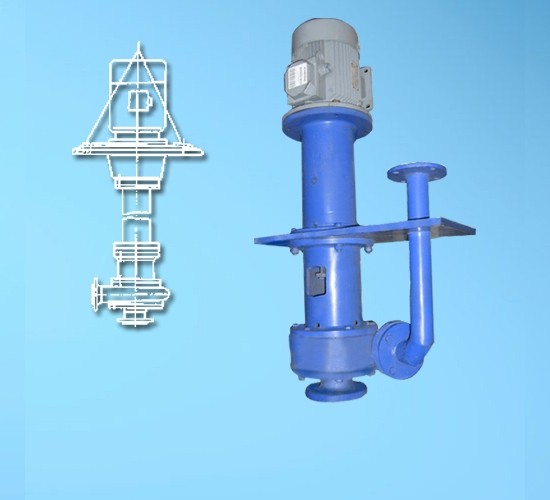

Насос СДВ80/18а

Вертикальный насос СДВ80/18а предназначен для перекачивания сточных, промышленных и бытовых вод, а также других жидкостей, которые соответствуют следующим характеристикам:

  • Плотность до 1050 кг/м3.
  • Содержание механических примесей в концентрации не более 1% от общего объема.
  • Твердость твердых включений до 9000 МПа.
  • Температура перекачиваемой жидкости до 800С.
  • Водородное число (рН) от 6 до 8,5 единиц.

За счет высокой надежности эксплуатации и длительного срока службы насос СДВ80/18а применяют в жилищно-коммунальном хозяйстве городов, сельскохозяйственных предприятий различных масштабов.

Схема насоса СДВ80/18а

Схема насоса СДВ80/18а

Конструктивные особенности насоса СДВ80/18а

Насосный агрегат СДВ80/18а конструктивно состоит из следующих комплектующих частей:

  • Односекционный вертикальный насос.
  • Асинхронный электрический двигатель.

Местом для крепления электродвигателя служит верхний фонарь корпуса, а для соединения вала ротора и насоса используется упругая муфта. Вал насоса установлен на верхней и нижней подшипниковой опоре, что обеспечивает его надежную работу в течение длительного времени. Рабочее колесо закрытого типа производят из чугуна и устанавливают на рабочий вал при помощи стопорной гайки. Для удобства монтажа корпус насоса можно развернуть в любую сторону на угол 900 вокруг оси. В качестве уплотнения вала используют сальниковую набивку, стыки которой смещают друг относительно друга. В корпусе предусмотрены специальные технологические отверстия, которые обеспечивают слив жидкости, просочившейся через сальник.



Насос СДВ80/18а



Типоразмер насоса Всасывающий патрубок Напорный патрубок
D D1 D2 d Количество отверстий n D3 D4 D5 D1 Количество отверстий n
СД 80/18 100 170 205 18 4 80 150 185 18 4

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1500
H Напор (м) 15
Q Подача (м3/ч) 70
Исполнение по монтажу вертикальный
Температура рабочей жидкости: от С до С до 80
Плотность: не более кг/куб. м 1050
Вязкость: не более кв.м/с 1х10^-6
Объемная концентрация твердых фракций: не более % 1
Содержание твердых фракций размером: не более мм 6
Кавитационный запас
Материал проточной части Серый чугун СЧ 20
Вес агрегата 330
