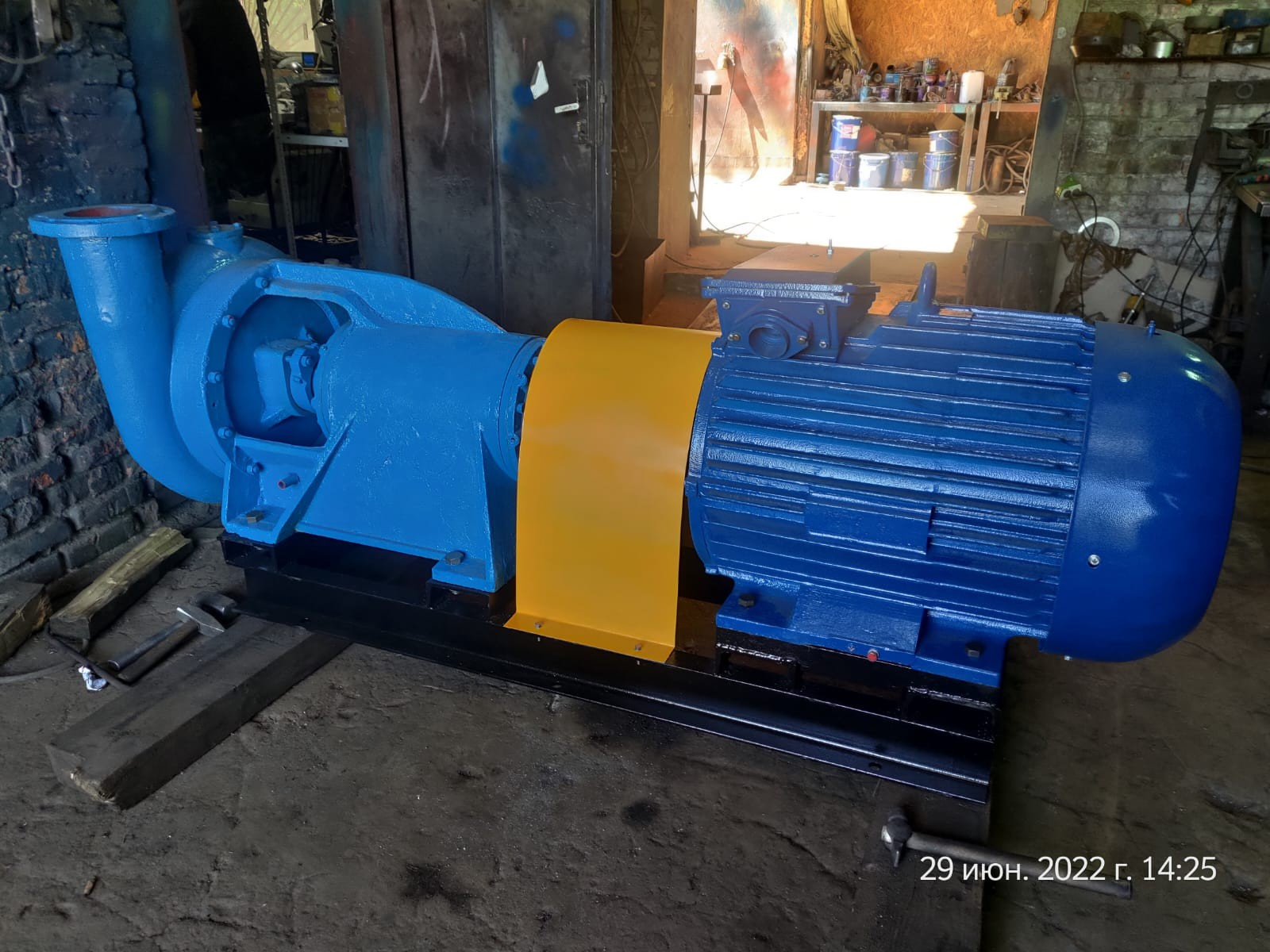

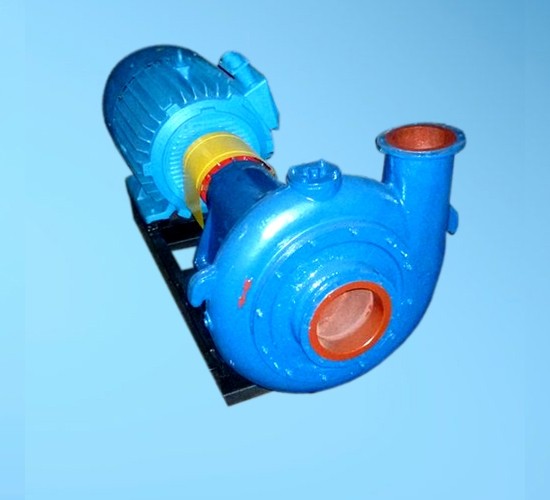

Фекальный насос СД450/22,5

Назначение

Одноступенчатый центробежный насос двустороннего входа с горизонтальным разъёмом корпуса, предназначенный для перекачивания воды, нейтральных технических жидкостей и слабозагрязнённых сред с температурой до +80 °C. Отличительной особенностью является способность работать с жидкостями, содержащими твёрдые включения до 1% по объёму и размером частиц до 6 мм. Применяется в системах промышленного и магистрального водоснабжения, теплоэнергетике, ирригации, мелиорации, а также на объектах с повышенными требованиями к стойкости проточной части.

Принцип работы

Насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо с двух сторон через всасывающие патрубки, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Конструкция двустороннего входа обеспечивает автоматическое уравновешивание осевых сил, снижение нагрузки на подшипниковые опоры и повышенную кавитационную стойкость. Умеренная частота вращения (1000 об/мин) обеспечивает повышенную надёжность, сниженные вибрационные нагрузки и увеличенный ресурс подшипниковых узлов.

Параметр	Значение
Марка насоса	СД450/22,5
Подача (Q)	450 м³/ч
Напор (H)	22,5 м
Мощность электродвигателя	75 кВт
Потребляемая мощность	60 кВт
Частота вращения (n)	1000 об/мин
Температура рабочей жидкости	до +80 °C
Плотность жидкости	≤ 1050 кг/м³
Кинематическая вязкость	≤ 1×10⁻⁶ м²/с
Концентрация твёрдых примесей	≤ 1% (объёмных)
Размер твёрдых частиц	≤ 6 мм
Кавитационный запас (NPSH)	4,5 м
Исполнение по монтажу	Горизонтальное, двусторонний вход
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H
Ориентировочный КПД	74–80%

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	2350 × 858 × 962 мм
Масса насоса	520 кг
Масса агрегата (в сборе)	1325 кг
Диаметр всасывающего патрубка	450 мм
Диаметр напорного патрубка	350 мм (типично)

Конструктивные особенности

Корпус: чугунный, с горизонтальным разъёмом для удобства обслуживания без демонтажа трубопроводов, фланцевые патрубки всаса (двусторонний вход) и напора;

Рабочее колесо : двустороннего входа, закрытого типа, из серого чугуна СЧ20 или износостойкой стали, с динамической балансировкой класса G6,3 и оптимизированным профилем лопаток;

Вал: из легированной стали (40Х/45), с упрочнёнными посадочными поверхностями и защитными втулками в зонах уплотнений, рассчитан на работу при 1000 об/мин;

Уплотнения : сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости или промывки для работы с загрязнёнными средами;

Подшипниковые опоры: роликовые/шариковые подшипники с консистентной или масляной смазкой, с контролем температуры и возможностью замены без разборки корпуса;

Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;

Стойкость к загрязнениям: увеличенные зазоры в проточной части позволяют перекачивать среды с твёрдыми включениями до 6 мм без риска заклинивания;

Низкооборотное исполнение: частота вращения 1000 об/мин обеспечивает повышенную надёжность и увеличенный ресурс по сравнению с высокооборотными аналогами.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);

Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;

Рекомендуется установка сетчатого фильтра на всасывающей линии (размер ячейки ≤ 6 мм) для защиты от крупных посторонних предметов;

Регулярный контроль уровня и качества смазки в подшипниковых узлах;

Периодическая вибродиагностика и контроль температуры опорных узлов;>

При работе с абразивными средами — контроль износа рабочих поверхностей и своевременная замена изнашиваемых деталей;

Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 4,5 м) для предотвращения кавитации;

Проведение балансировки ротора на специализированном стенде при проведении ремонтных работ.

Важно: насос СД450/22,5 — это горизонтальный поверхностный агрегат, поэтому его монтаж внутри скважины категорически невозможен

Установка ведется только на поверхности: оборудование жестко анкерят к бетонному фундаменту или стальной раме с виброопорами. Система обвязки включает всасывающий тракт с обратным клапаном и сетчатым фильтром, а также напорную линию с задвижкой и манометром. Защиту и пуск двигателя обеспечивает шкаф автоматики.

Область применения

Системы промышленного и магистрального водоснабжения средней и большой производительности;

Тепловые электростанции и котельные (циркуляционные, подпиточные насосы);

Ирригационные станции и мелиоративные комплексы;

Горно-обогатительные комбинаты (перекачка пульпы с низким содержанием твёрдой фазы);

Нефтеперерабатывающие и химические предприятия (перекачка нейтральных и слабозагрязнённых сред);

Металлургические комбинаты (системы оборотного водоснабжения с возможным содержанием окалины);

Объекты с требованием работы с жидкостями температурой до +80 °C и содержанием твёрдых частиц до 6 мм;

Промышленные объекты с требованием повышенной надёжности и длительным межремонтным периодом.

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 25 000–35 000 моточасов (для чистой воды); при перекачивании абразивных сред ресурс снижается пропорционально концентрации и твёрдости примесей;

Межремонтный интервал: 8 000–14 000 моточасов (в зависимости от характеристик перекачиваемой среды);

Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений, уровня смазки, затяжки крепёжных соединений, визуальный осмотр проточной части на предмет эрозии;

Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов, видимый износ рабочих поверхностей.

Примечание: Насос СД450/22,5 относится к серии одноступенчатых центробежных насосов двустороннего входа типа СД, предназначенных для перекачивания как чистой воды, так и слабозагрязнённых технических жидкостей. Умеренная частота вращения (1000 об/мин) обеспечивает повышенную надёжность и увеличенный ресурс по сравнению с высокооборотными исполнениями. Конструкция с горизонтальным разъёмом корпуса обеспечивает удобный доступ к рабочему колесу и уплотнениям без демонтажа трубопроводов. Конкретные материалы исполнения (в т.ч. возможность заказа рабочего колеса из износостойких сплавов), тип уплотнений и комплектация электродвигателем определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, тип перекачиваемой среды и конкретную модификацию уплотнений.

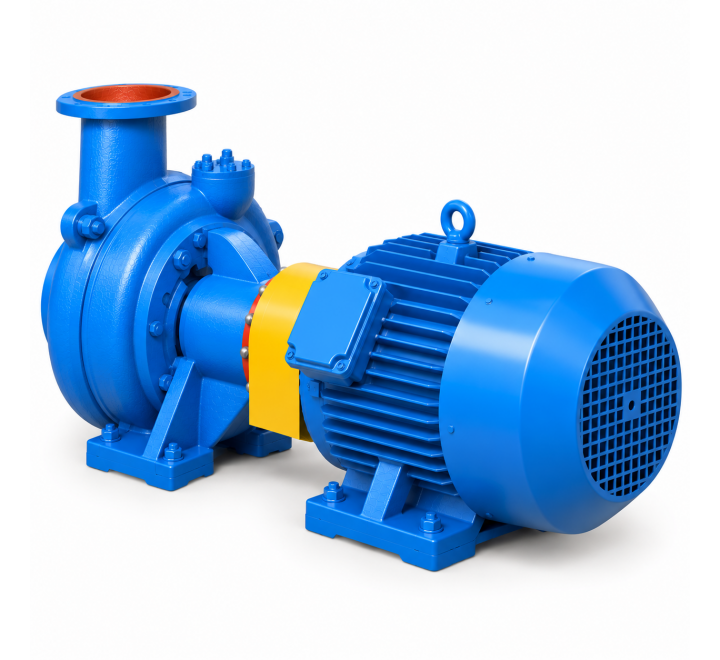

Насос СД450/22,5

Типоразмер насоса	Всасывающий патрубок					Напорный патрубок
Типоразмер насоса	D	D1	D2	d	Количество отверстий n	D3	D4	D5	D1	Количество отверстий n
СД 450/22,5	200	280	315	18	8	175	255	290	18	8

Характеристики

Q Подача,(м3/ч)	450
H Напор,(м)	22.5
Мощность,(кВт)	75
Потребляемая мощность,(кВт)	60
n Частота вращен,(об/мин)	1000
Температура рабочей жидкости: - min...+max,(°С)	до 80
Плотность: не более,(кг/м^3)	1050
Вязкость: не более,(м^2/с)	1х10^-6
Объемная концентрация твердых фракций: не более,(%)	1
Содержание твердых фракций размером: не более,(мм)	6
Кавитационный запас,(м)	4,5 м
Материал проточной части	Серый чугун СЧ 20
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	2350х858х962
Вес насоса,(кг)	520
Вес агрегата,(кг)	1325
