Насос ПКВП63/22,5

Добавить отзыв

79 000 руб.

Short Description

-

* Обязательные поля

79 000 руб.

Описание

Подробности

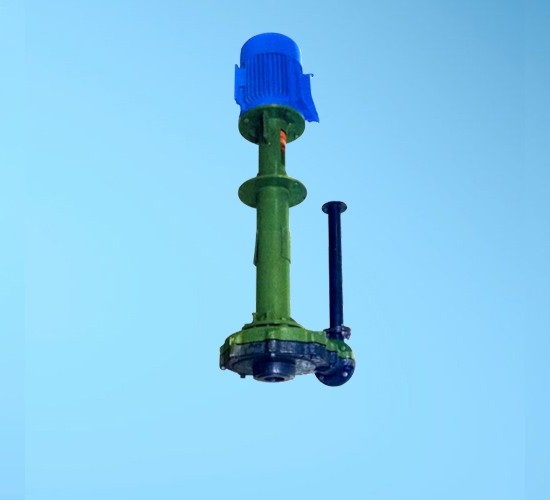

Песковый насос ПКВП 63/22,5

Насос центробежный песковый ПКВП 63/22.5 и насосные агрегаты на его базе предназначены для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других гидропримесей с водородным показателем рН от 6 до 8, плотностью до 1300 кг/м 3, концентрацией твердых включений до 25%, температурой от +5°C до +60°С. Насосы центробежные песковые ПКВП 63/22.5 и насосные агрегаты на их базе предназначены для эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при температуре окружающего воздуха от -30°C до +40°С. Насосы ПКВП 63/22.5 и насосные агрегаты на их базе применяются в горнорудной, металлургической, строительной и других отраслях промышленности.

Основные технические характеристики

- Напор - 22,5 м;

- Подача - 63 м3/ч;

- Диаметр рабочего колеса - 295 мм;

- Ширина рабочего колеса - 39 мм;

- Диаметры патрубков насоса:

Dвх= 90 мм;

Dвых= 65 мм;

Структура условного обозначения

1ПКВП 63/22,5-УХЛ4

1 - номер модернизации;

П - песковый насос с осевым входом;

К - корундовая проточная часть;

В - вертикальный погружной насос;

П - полупогружной;

63 - нормальная подача насоса;

22,5 - нормальный напор;

(а,б) - обозначение варианта рабочего колеса уменьшенного диаметра;

УХЛ4 - климатическое исполнение по ГОСТ 15150-69.

Общий вид пескового насоса

1 - нижняя часть улитки; 2 - верхняя часть улитки; 3 - колесо рабочее; 4 - гайка рабочего колеса; 5 - втулка защитная;

6 - вал; 7 - нижняя часть корпуса; 8 - верхняя часть корпуса; 9 - крышка подшипника; 10 - подшипник;

11 - кольцо мазеудерживающее; 12 - полумуфта на насос; 13 - полумуфта двигателя; 14 - палец; 15 - напорный патрубок

Рабочие характеристики насоса

Основные характеристики насоса

(пунктирная линия - подрезка "а" рабочего колеса)

Габаритные размеры

Насос Мощность насоса, кВт Размеры, мм
H H1 H2 H3 L
ПКВП 63/22,5 11 1665 1245 163 843 750
15 1765 1245 163 843 750

Характеристики

Характеристики

promo Нет
n Частота вращен. (об/мин) 1500
H Напор (м) 22.5
Q Подача (м3/ч) 63
Исполнение по монтажу вертикальный
Плотность: не более кг/куб. м 1300
Объемная концентрация твердых фракций: не более % 25
Материал проточной части Серый чугун СЧ 20
Вес агрегата 425
