Вакуумный насос НВР-1

Насос НВР-1

Насосы НВР-1 предназначены для откачки из герметичных объемов воздуха, нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений с содержанием кислорода не более, чем в воздухе (21% по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).

Пластинчато-роторный вакуумный насос представляет собой роторный вытесняющий насос с масляным уплотнением. При вращении ротора с пластинами, прижимаемыми к цилиндру пружинами, газ, всасываемый через патрубок, вытесняется через выхлопной клапан вследствие периодического изменения объемов полостей рабочей камеры.

Рабочая жидкость - масло, контактирует с откачиваемой средой. Насосы НВР могут применяться повсеместно во всех диапазонах низкого и среднего вакуума. Идеальными рабочими условиями считаются те, при которых откачиваемое вещество не конденсируется при рабочем давлении насоса или атмосферном давлении, т. к конденсат, смешиваясь с маслом, вызывает рост предельного давления и снижает смазочную способность рабочей жидкости, что может вызвать возникновение коррозии в насосе. Так же применяется для предварительного разрежения при работе с высоковакуумными насосами.

Устройство и работа насоса НВР-1

Конструкция насоса НВР-1 представляет собой моноблочную компоновку с прямой передачей вращения ротора  насоса  от  электродвигателя (ротор насоса насажен непосредственно на вал электродвигателя).

Передний щит электродвигателя снят и взамен установлена крышка. Корпус крепится к передней крышке, образуя емкость для залива вакуумного масла, которое предназначено для уплотнения рабочих зазоров роторного механизма, выхлопного клапана и смазки трущихся поверхностей. Масло заливается через отверстие в корпусе, закрываемое пробкой. Слив масла производится через отверстие, закрываемое пробкой с уплотнителем. Контроль уровня масла производится через смотровое стекло. Уровень масла должен быть в пределах видимости смотрового стекла.

Ротор с лопатками, цилиндр и крышки образуют рабочий блок насоса, который закреплен к передней крышке четырьмя болтами. В передней крышке установлена манжета, служащая для уплотнения приводного вала насоса. Выхлоп откачиваемого газа может осуществляться через фильтр, ограничивающий выброс паров масла в атмосферу.

Предельное остаточное давление для насоса НВР-1 (кПа; мм рт.ст.)
парциальное   без газобалласта полное без газобалласта      полное с газобалластом
  1,33; 10



  • Объем откачиваемого сосуда, м3 , не более - 0,07
  • Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) - 1,33 (10)
  • Количество рабочей жидкости, заливаемой в насос - 0,14 дм

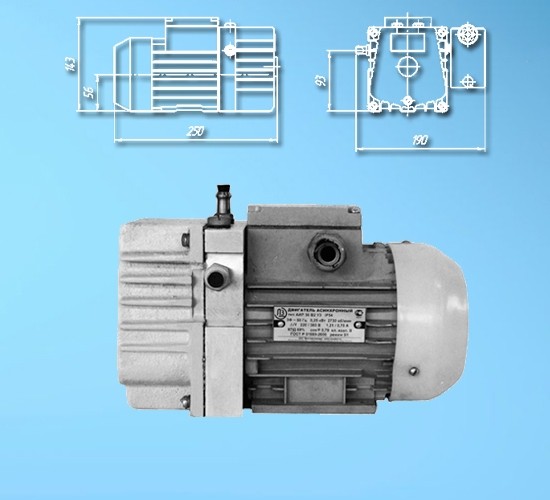

Габаритный чертеж насоса НВР-1

Насос НВР-1

Рабочие характеристики насоса НВР-1

Насос НВР-1

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 3000
Исполнение по монтажу горизонтальный
Остаточное давление 1,33 кПа; 10 мм рт.ст.
Вес агрегата 8
Производительность 3,6±0,7 м3/ч; 1±0,2 л/с
