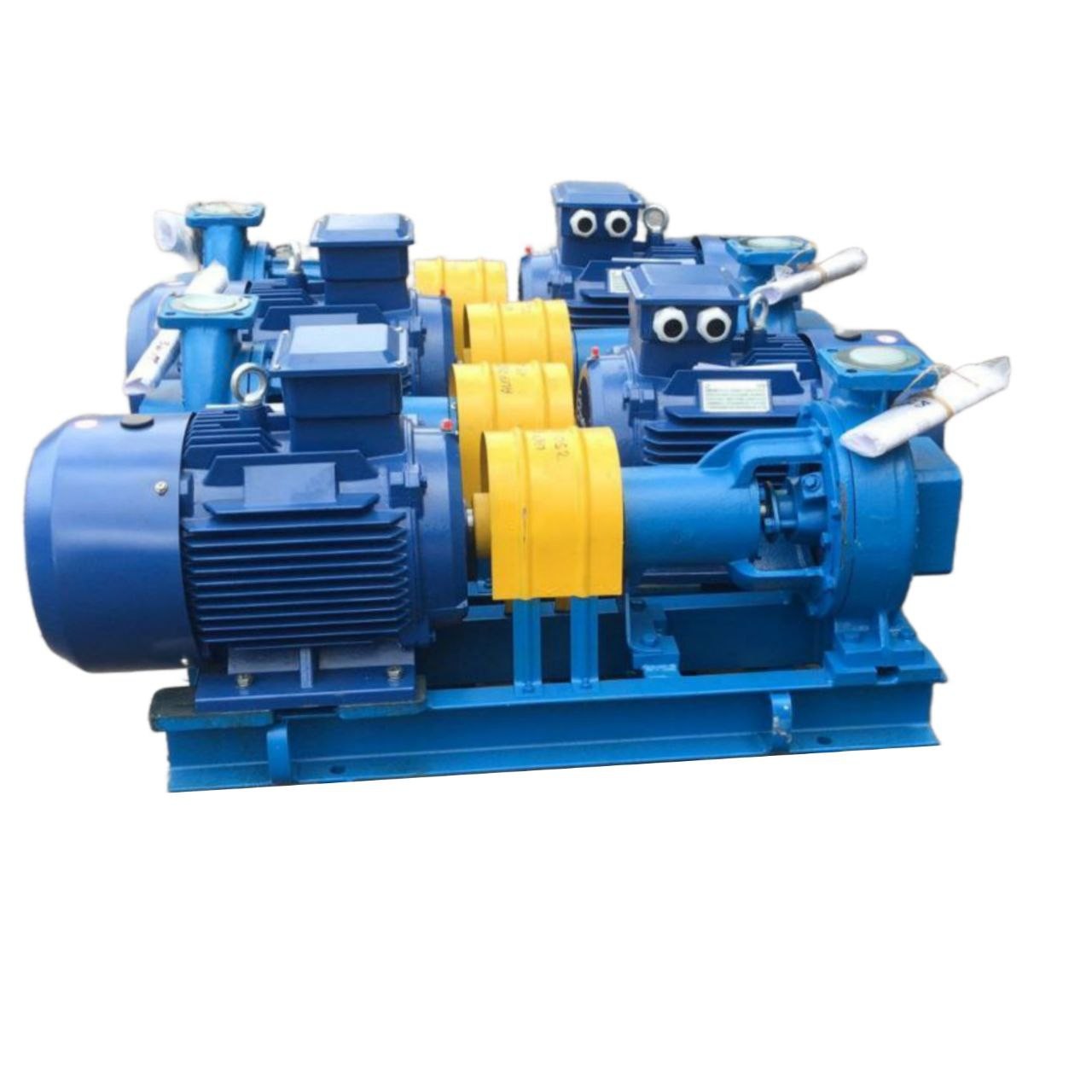

Консольный насос К80-50-200

Назначение изделия

Электронасос центробежный консольный типа К 80-50-200 предназначен для перекачивания технической воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости и химической активности, с рН = 6…9, с содержанием твёрдых включений не более 1 % по массе и размером частиц не более 0,2 мм.

Температура перекачиваемой жидкости:

• с сальниковым уплотнением вала — от +5 до +85 °С;

• с торцовым уплотнением вала — от +5 до +105 °С.

Агрегат относится к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90, климатическое исполнение У3.1 (УХЛ4) по ГОСТ 15150-69. Класс защиты от поражения электрическим током — I (ГОСТ 12.2.007.0-75).

Насосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Конструктивные особенности

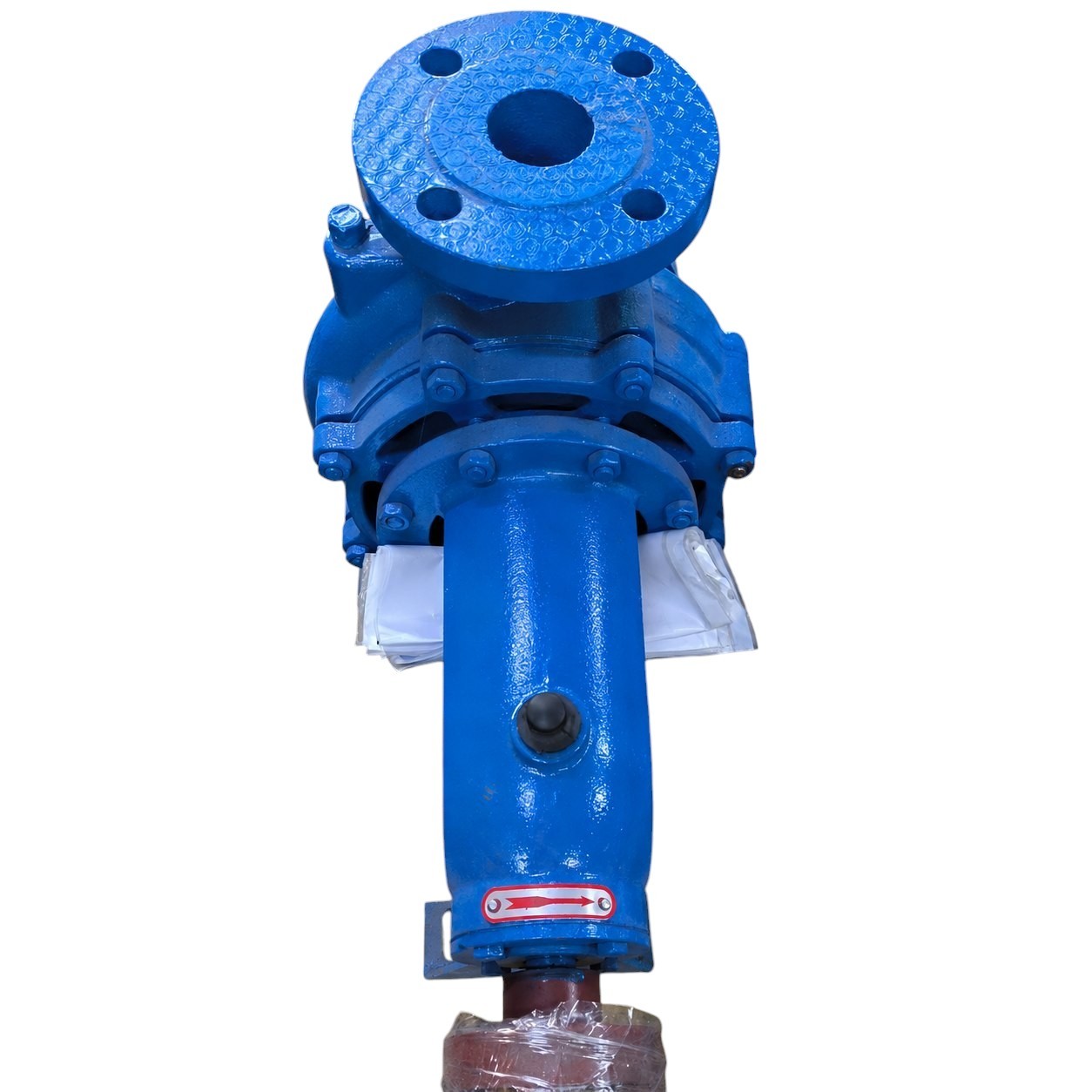

Корпус насоса — чугунная отливка с входным и выходным патрубками, спирально-кольцевым отводом и опорными лапами. Входной патрубок расположен по оси вращения, выходной направлен вертикально вверх и лежит в одной плоскости с осью вращения.

• Рабочее колесо центробежное, одностороннего входа, закрытого типа. Подвод жидкости к колесу осевой.

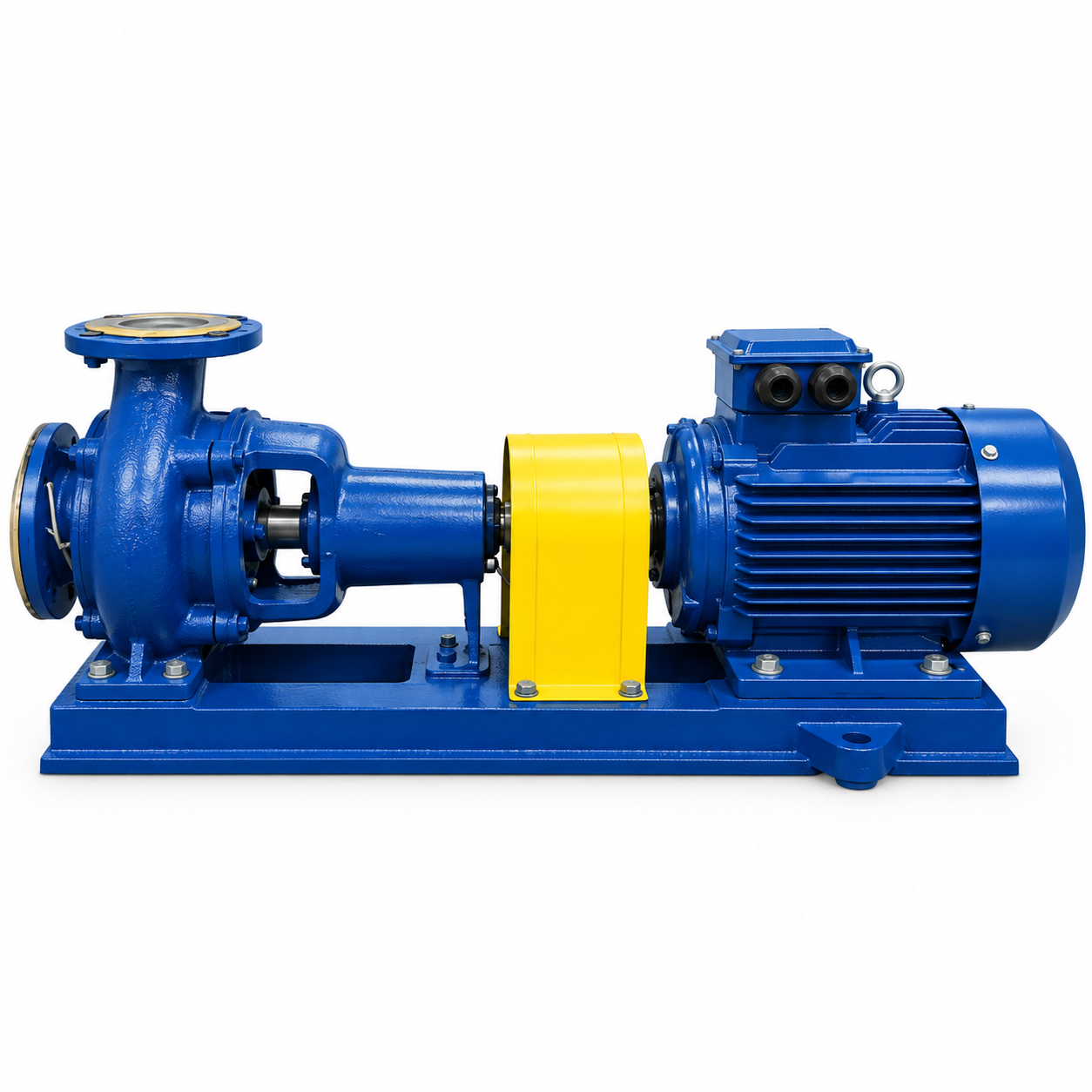

• Вал приводится во вращение электродвигателем через соединительную муфту. Опоры вала — два подшипника, установленные в кронштейне.

• Смазка подшипников — консистентная Литол-24 (ГОСТ 21150-87) или индустриальное масло И-40А, И-50А (ГОСТ 20799).

• Направление вращения вала — по часовой стрелке со стороны привода.

• В корпусе предусмотрены отверстие для выпуска воздуха и отверстие для слива жидкости, оба закрываются пробками.

• Присоединительные фланцы — по DIN 2501, PN16.

Давление на входе в насос — не более 0,35 МПа (3,5 кгс/см²).

Показатели надёжности при эксплуатации в рабочем интервале зоны Q–H: средняя наработка до отказа — 8000 ч; назначенный ресурс — 28 000 ч; среднее время восстановления — 8 ч; назначенный срок службы — 6 лет. Утечка через сальниковое уплотнение — не более 3 л/ч; через торцовое — 0,3–0,7 л/ч.

На насосе закреплена табличка с наименованием изготовителя и товарным знаком, маркой и номером насоса, подачей и напором, допускаемым кавитационным запасом, частотой вращения, потребляемой мощностью, массой и датой изготовления. Пломбирование — покраской выступающих гаек, болтов и шпилек.

Монтаж и эксплуатация

Требования к месту установки:

• обеспечить свободный доступ к агрегату для обслуживания;

• всасывающий и напорный трубопроводы закрепить на отдельных опорах; передача нагрузок от трубопроводов на фланцы насоса не допускается;

• всасывающий трубопровод — по возможности короткий (не менее шести диаметров) и прямой;

• на напорном трубопроводе обратный клапан установить между запорной арматурой и насосом;

• на всасывании и нагнетании установить приборы для измерения давления; эксплуатация без них не допускается;

• на напорном трубопроводе перед запорной арматурой установить вентиль для удаления воздуха.

Порядок монтажа:

1. Присоединить входной и выходной трубопроводы. Допустимая непараллельность фланцев — не более 0,15 мм на длине 100 мм. Запрещается исправлять перекос подтяжкой болтов или постановкой косых прокладок.

2. Провести центровку валов насоса и двигателя, предварительно сняв кожух муфты; при необходимости подцентровать, регулируя положение двигателя.

3. После центровки установить защитный кожух муфты.

4. Проверить сопротивление между заземляющим болтом и корпусом.

Перед монтажом убедиться в комплектности агрегата и сохранности гарантийных пломб, осмотреть изделие на отсутствие повреждений, полученных при транспортировании и хранении.

Техническое обслуживание: не реже одного раза в сутки контролировать показания приборов, герметичность соединений, утечки через сальниковое или торцовое уплотнение и температуру нагрева подшипников.

Расшифровка маркировки К 80-50-200

• К — марка насоса (консольный);

• 80 — условный диаметр всасывающего патрубка, мм;

• 50 — условный диаметр напорного патрубка, мм;

• 200 — номинальный диаметр рабочего колеса, мм;

• а, б — вариант обточки рабочего колеса;

• /4 — 1450 об/мин; /2 — 2900 об/мин; /6 — 950 об/мин;

• 5 — торцовое уплотнение; С — сальниковое уплотнение (в обозначении не указывается).

График рабочих зависимостей К80-50-200

-

Габаритные размеры насоса К80-50-200

Габаритные и присоединительные размеры фланца

Габаритные размеры насосного агрегата К80-50-200

Комплект поставки

• Электронасосный агрегат в сборе с электродвигателем.

• Паспорт изделия и руководство по эксплуатации.

• Сертификат соответствия.

• Комплект запасных частей, инструментов и принадлежностей (ЗИП) согласно ведомости завода-изготовителя.

Документация подтверждает соответствие агрегата требованиям технических условий (ТУ 3631-001-69650964-2013) и правилам безопасности для взрывоопасных производств (для исполнений с индексом «Е»).

Гарантия

На каждый насос  К80-50-200 предоставляется гарантия завода-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.
