Консольный насос К200-150-400. Характеристики
Содержание:
- Описание насоса К200-150-400
- Особенности конструкции и принцип действия
- Достоинства
- Комплект поставки
- Расшифровка маркировки
- Габаритные размеры насоса К200-150-400
- Габаритные и присоединительные размеры фланца
- Габаритные размеры насосного агрегата К200-150-400

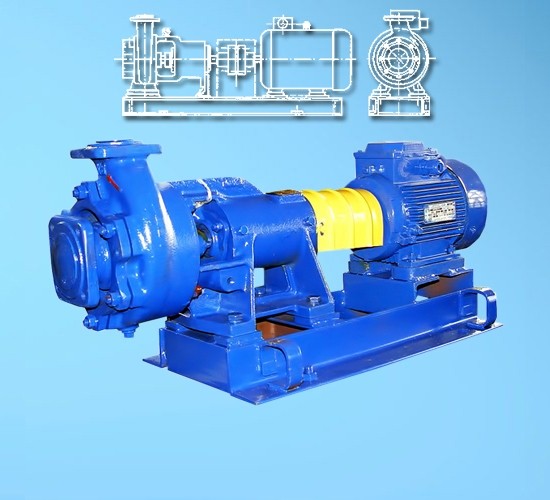

Насос К200-150-400
Насос К200-150-400 консольного моноблочного типа — агрегат, используемый в разных областях деятельности для транспортировки пресной воды. Она может как быть чистой, так и содержать некоторое количество загрязнений. В воде не должно быть волокнистых включений, шлама и песка. Кроме того, предлагаемый насос можно применять для перекачивания других жидких сред, близких к пресной воде по плотности и химической активности.
Установлены диапазоны значений, которые должны иметь основные характеристики жидкости, транспортируемой с помощью насоса К200-150-400 консольного моноблочного типа:
- ее температура не должна превышать 85, 105 или 140ºС (для модификации с одинарным сальниковым, двойным сальниковым и торцовым уплотнением вала соответственно);
- её pH не должен быть ниже 6 и выше 6;
- концентрация твёрдых частиц в ней не должна быть больше 0,1% (исчисляется относительно общего объёма перекачиваемой жидкости);
- размер твердых частиц не должен превышать 0,2 мм.
Объект, на котором эксплуатируется модель, не должен нести повышенного риска возникновения пожара и/или взрыва. Других ограничений сферы применения насоса К200-150-400 консольного моноблочного не установлено. Это устройство применяется:
- в сельском хозяйстве (оно включается в состав дождевальных систем, предназначенных для полива земельных угодий);
- на предприятиях металлургии, нефтедобычи и некоторых других отраслей (насос используется для подачи технической воды);
- в жилищно-коммунальном хозяйстве (модель применяется для подачи воды в жилые дома и на другие объекты).
Приведённый перечень областей применения агрегата — не исчерпывающий.
Особенности конструкции и принцип действия
В конструкцию насоса К200-150-400 консольного моноблочного входят два основных модуля:
- насосная часть, отвечающая за транспортировку жидкости;
- общепромышленный электрический двигатель асинхронного типа, играющий роль привода.
Насосная часть и привод смонтированы на общей фундаментной плите, а для передачи крутящего момента соединены упругой муфтой.
Корпус насосного модуля изготовлен из чугуна. Снаружи на нём расположены патрубки — входной и напорный. Первый ориентирован горизонтально, второй — тангенциально вверх. Оба патрубка находятся в одной плоскости с осью вращения ротора. Внутри корпуса насоса К200-150-400 консольного моноблочного типа расположена спиральная камера.
Функцию перекачивания жидкости выполняет закрытое рабочее колесо, изготовленное из чугуна. Эта деталь жёстко закреплена на стальном вале. Направление её вращения (при взгляде на колесо со стороны электропривода) — по часовой стрелке. Подвод транспортируемой жидкой среды к рабочему колесу — осевой односторонний.
Стальной вал, играющий роль ротора, вращается в шарикоподшипниках с консистентной смазкой Литол-24, соответствующий требованиям ГОСТ 21150-87. Подшипники зафиксированы в кронштейне.
Для герметизации предлагаемого насоса использовано уплотнение, тип которого зависит от исполнения агрегата. В разные модификации устанавливаются одинарное сальниковое, двойное сальниковое и торцовое уплотнения. Первое позволяет перекачивать жидкость с температурой до 85ºС, второе — до 105ºС, третье — до 140ºС. Установлено максимальное допустимое значение объёма жидкости, утекающей через сальниковое уплотнение — 2 л/ч.
Несколько важных достоинств
Специалисты с одобрением отзываются о достоинствах насоса К200-150-400 консольного моноблочного типа, которых немало:
- агрегат сравнительно компактен, что облегчает его перевозку и монтаж на месте эксплуатации;
- во время работы он почти не шумит и не вибрирует;
- насос собран с высоким качеством, роль его привода играет надёжный и долговечный электродвигатель, что обеспечивает длительный срок службы агрегата;
- по присоединительным размерам он взаимозаменяем с моделями других торговых марок (в качестве основы использован стандарт ISO 2858);
- сальниковые и торцовые уплотнения, входящие в конструкцию агрегата, имеют высокое качество, что сводит к минимуму утечку перекачиваемой жидкости;
- цена предлагаемой модели вполне доступна.
Комплект поставки
В комплект поставки насоса К200-150-400 консольного моноблочного входят:
- насосная часть;
- привод (электродвигатель);
- общая фундаментная плита;
- паспорт изделия и руководство по его эксплуатации.
При необходимости за отдельную плату может быть организована поставка запчастей.
Расшифровка маркировки
Символы, входящие в маркировку предлагаемого устройства, означают следующее:
- «К»: буква информирует о консольном исполнении агрегата;
- 200: число представляет собой значение диаметра всасывающего патрубка (в мм);
- 150: это число является значением диаметра напорного патрубка (в мм);
- 400: число указывает на диаметр рабочего колеса;
- «а» или «б»: буква информирует о способе обточки колеса;
- «С», «СД» или «Т»: указание на тип установленного уплотнения (одинарное сальниковое, двойное сальниковое или торцовое соответственно).
Последние символы в маркировке (например, У3) информируют о климатическом исполнении насоса и категории его размещения.
----------Габаритные размеры насоса К200-150-400
Марка насоса | Габаритные и присоединительные размеры | ||||||||||||||||
a | f | h1 | h2 | m1 | m2 | m3 | m4 | n1 | n2 | n3 | n4 | w | s1 | s2 | d | L | |
К200-150-400 | 160 | 670 | 315 | 450 | 200 | 150 | 38 | 80 | 550 | 450 | 140 | 200 | 500 | 4отв-24 | 2отв-18,5 | 48 | 110 |
Габаритные и присоединительные размеры фланца
Марка насоса | Фланец на входе в насос | Фланец на выходе из насоса | ||||||||
Dn1 | D1 | D11 | d1 | n1-d01 | Dn2 | D2 | D12 | d2 | n2-d02 | |
К 200-150-400 | 200 | 340 | 295 | 368 | 12-22 | 150 | 285 | 240 | 212 | 8-22 |
Габаритные размеры насосного агрегата К200-150-400
Тип насосного агрегата | A | A1 | d | H | H1 | L | l | l1 |
200-150-400 | 600 | 700 | 33 | 435 | 450 | 1695 | 160 | 405 |
Агрегаты Насос К200-150-400 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.
Характеристики
Характеристики
Q Подача (м3/ч) | 315 |
---|---|
H Напор (м) | 50 |
Мощность | 55;75;90 |
n Частота вращен. (об/мин) | 1500 |
Потребляемая мощность, (кВт) | 70,7 |
Исполнение по монтажу | горизонтальный |
Габариты агрегата,(мм) | 1750х795х825 |
Температура рабочей жидкости: от С до С | +1...+85 |
Плотность: не более кг/куб. м | 1050 |
Вязкость: не более кв.м/с | 36сСт |
Объемная концентрация твердых фракций: не более % | 0,1% |
Содержание твердых фракций размером: не более мм | 0,2 |
Кавитационный запас | 4,2м |
Материал проточной части | Серый чугун СЧ 20 |
Вес агрегата | 980 |
Вес насоса,(кг) | 250 |
Габариты упаковки (дли;шир;выс) (мм) | 1750;795;825 |
