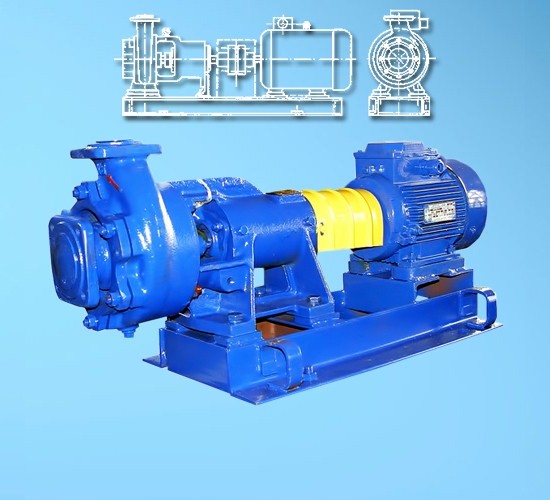

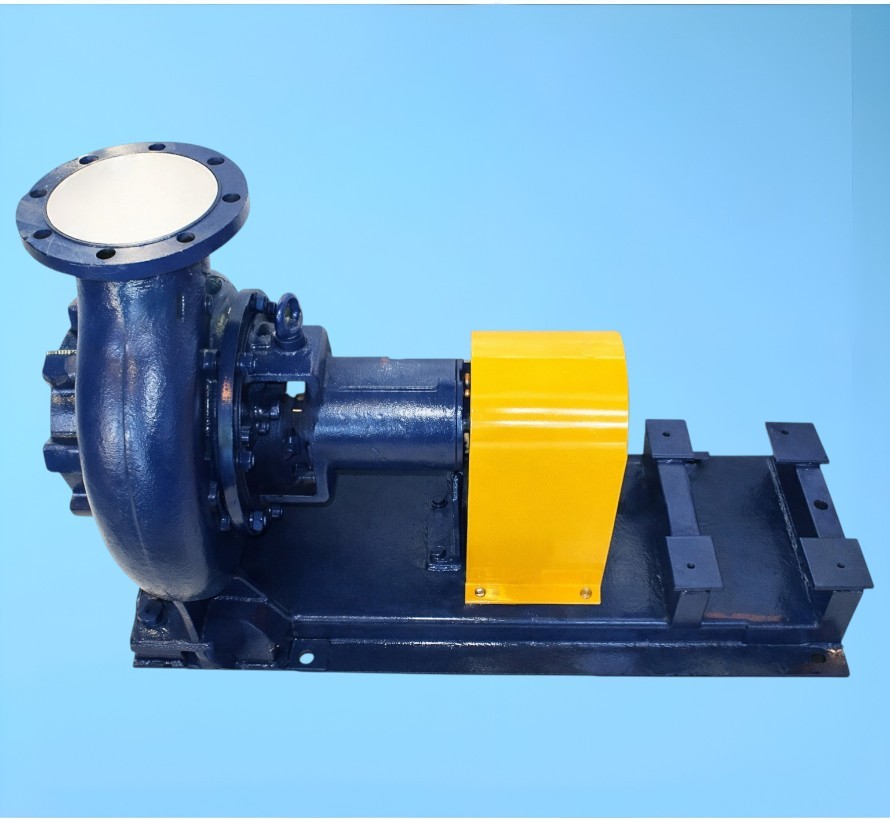

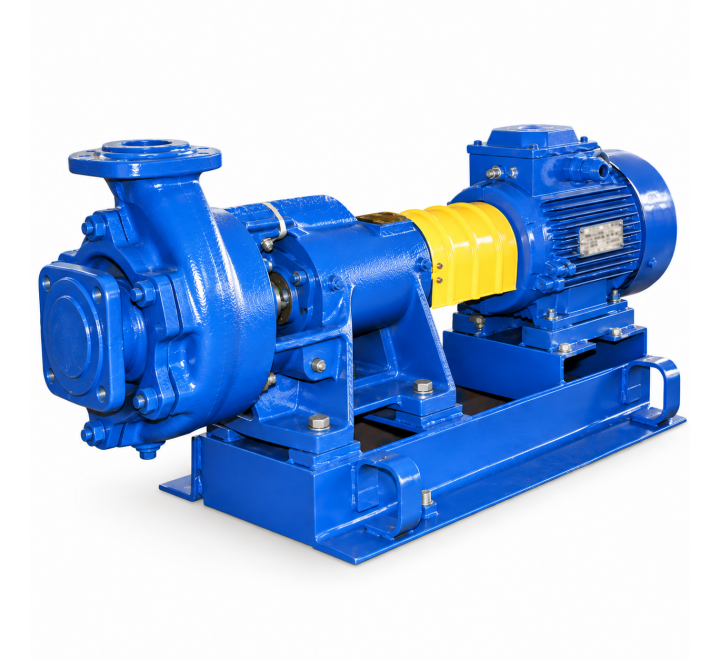

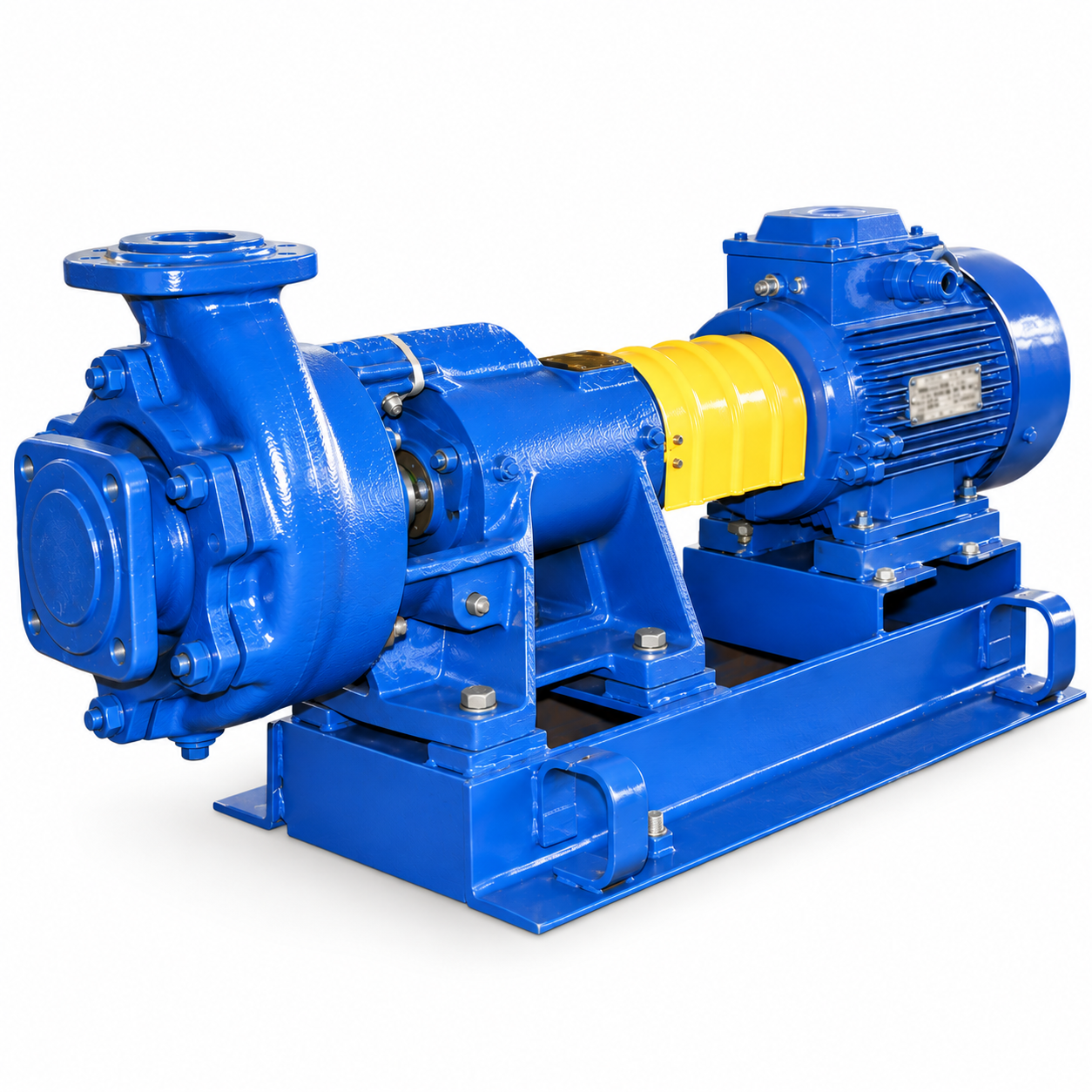

Консольный насос К200 150 250

Назначение изделия

Электронасос центробежный консольный типа К 200-150-250 предназначен для перекачивания технической воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости и химической активности, с рН = 6…9, с содержанием твёрдых включений не более 1 % по массе и размером частиц не более 0,2 мм.

Температура перекачиваемой жидкости:

• для насосов с сальниковым уплотнением — от +5 до +85 °С;

• для насосов с торцовым уплотнением — от +5 до +105 °С .

Агрегат относится к изделиям общего назначения вида I (восстанавливаемые) по ГОСТ 27.003-90, климатическое исполнение У3.1 по ГОСТ 15150-69 (паспорт, п. 1.2). Класс защиты от поражения электрическим током — I, ГОСТ 12.2.007.0-75.

Насосы не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Конструктивные особенности

Корпус насоса — чугунная отливка с входным и выходным патрубками, спирально-кольцевым отводом и опорными лапами. Входной патрубок расположен по оси вращения, выходной направлен вертикально вверх.

• Рабочее колесо — центробежное, одностороннего входа, закрытого типа. Подвод жидкости осевой.

• Вал приводится во вращение электродвигателем через соединительную муфту. Опоры вала — два подшипника в кронштейне. Смазка — консистентная Литол-24 (ГОСТ 21150-87) или индустриальное масло И-40А, И-50А (ГОСТ 20799).

• Направление вращения вала — по часовой стрелке со стороны привода.

• В корпусе предусмотрены отверстие для выпуска воздуха и отверстие для слива жидкости, оба закрываются пробками.

• Присоединительные фланцы — по DIN 2501, PN16.

Показатели надёжности при эксплуатации в рабочем интервале зоны Q–H (п. 1.3): средняя наработка до отказа — 8000 ч; назначенный ресурс — 28 000 ч; среднее время восстановления — 8 ч; назначенный срок службы — 6 лет. Давление на входе — не более 0,35 МПа (3,5 кгс/см²). Утечка через сальниковое уплотнение — не более 3 л/ч, через торцовое — 0,3–0,7 л/ч.

Маркировка: на насосе закреплена табличка с наименованием изготовителя, маркой и номером насоса, подачей и напором, допускаемым кавитационным запасом, частотой вращения, потребляемой мощностью, массой и датой изготовления. Пломбирование — покраской выступающих гаек, болтов и шпилек.

Монтаж и эксплуатация

Требования к месту установки:

• обеспечить свободный доступ к агрегату для обслуживания;

• всасывающий и напорный трубопроводы закрепить на отдельных опорах; передача нагрузок от трубопроводов на фланцы насоса не допускается;

• всасывающий трубопровод — по возможности короткий (не менее шести диаметров) и прямой;

• на напорном трубопроводе установить обратный клапан между запорной арматурой и насосом;

• на всасывании и нагнетании установить приборы для измерения давления; эксплуатация без них не допускается;

• на напорном трубопроводе перед запорной арматурой установить вентиль для удаления воздуха.

Порядок монтажа:

1. Присоединить входной и выходной трубопроводы. Допустимая непараллельность фланцев — не более 0,15 мм на длине 100 мм. Запрещается исправлять перекос подтяжкой болтов или постановкой косых прокладок.

2. Провести центровку валов насоса и двигателя, предварительно сняв кожух муфты; при необходимости подцентровать, регулируя положение двигателя.

3. После центровки установить защитный кожух муфты.

4. Проверить сопротивление между заземляющим болтом и корпусом.

Расшифровка маркировки К 200-150-250

• К — консольный насос;

• 200 — диаметр входного (всасывающего) патрубка, мм;

• 150 — диаметр выходного (напорного) патрубка, мм;

• 250 — номинальный диаметр рабочего колеса, мм;

• а, б — вариант обточки рабочего колеса;

• /4 — 1450 об/мин (/2 — 2900 об/мин, /6 — 950 об/мин);

• 5 — торцовое уплотнение (С — сальниковое, в обозначении не указывается).

Габаритные размеры К200 150 250

Габаритные и присоединительные размеры фланца насоса

Габаритные размеры агрегата К200 150 250

Комплект поставки

• Электронасосный агрегат в сборе с электродвигателем.

• Паспорт изделия и руководство по эксплуатации.

• Сертификат соответствия.

• Комплект запасных частей, инструментов и принадлежностей (ЗИП) согласно ведомости завода-изготовителя.

Документация подтверждает соответствие агрегата требованиям технических условий (ТУ 3631-001-69650964-2013) и правилам безопасности для взрывоопасных производств (для исполнений с индексом «Е»).

Гарантия

На каждый насос К200 150 250 предоставляется гарантия завода-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.
