Консольный насос К100-80-160

Назначение изделия

Электронасос центробежный консольный типа К 100-80-160 предназначен для перекачивания чистой пресной воды в системах отопления и водоснабжения, технической воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости и химической активности.

Водородный показатель перекачиваемой среды — от 6 до 9. Содержание твёрдых включений — не более 1 % по массе, размер частиц — не более 0,2 мм. Номинальное давление — 16 бар (1,6 МПа).

Температура перекачиваемой жидкости:

• с сальниковым уплотнением вала — от +5 до +85 °С;

• с торцовым уплотнением вала — от +5 до +105 °С.

Агрегат относится к восстанавливаемым изделиям вида I по ГОСТ 27.003-90, климатическое исполнение У3.1 по ГОСТ 15150-69 (для эксплуатации в закрытых помещениях с естественной вентиляцией). Класс защиты от поражения электрическим током — I (ГОСТ 12.2.007.0-75).

Исполнение 1К 100-80-160 предназначено для перекачивания невзрывоопасных жидкостей производственно-технического назначения, сходных по физико-техническим свойствам с водой (источник: kontmotor.ru, см. раздел «Требует проверки»).

Конструктивные особенности

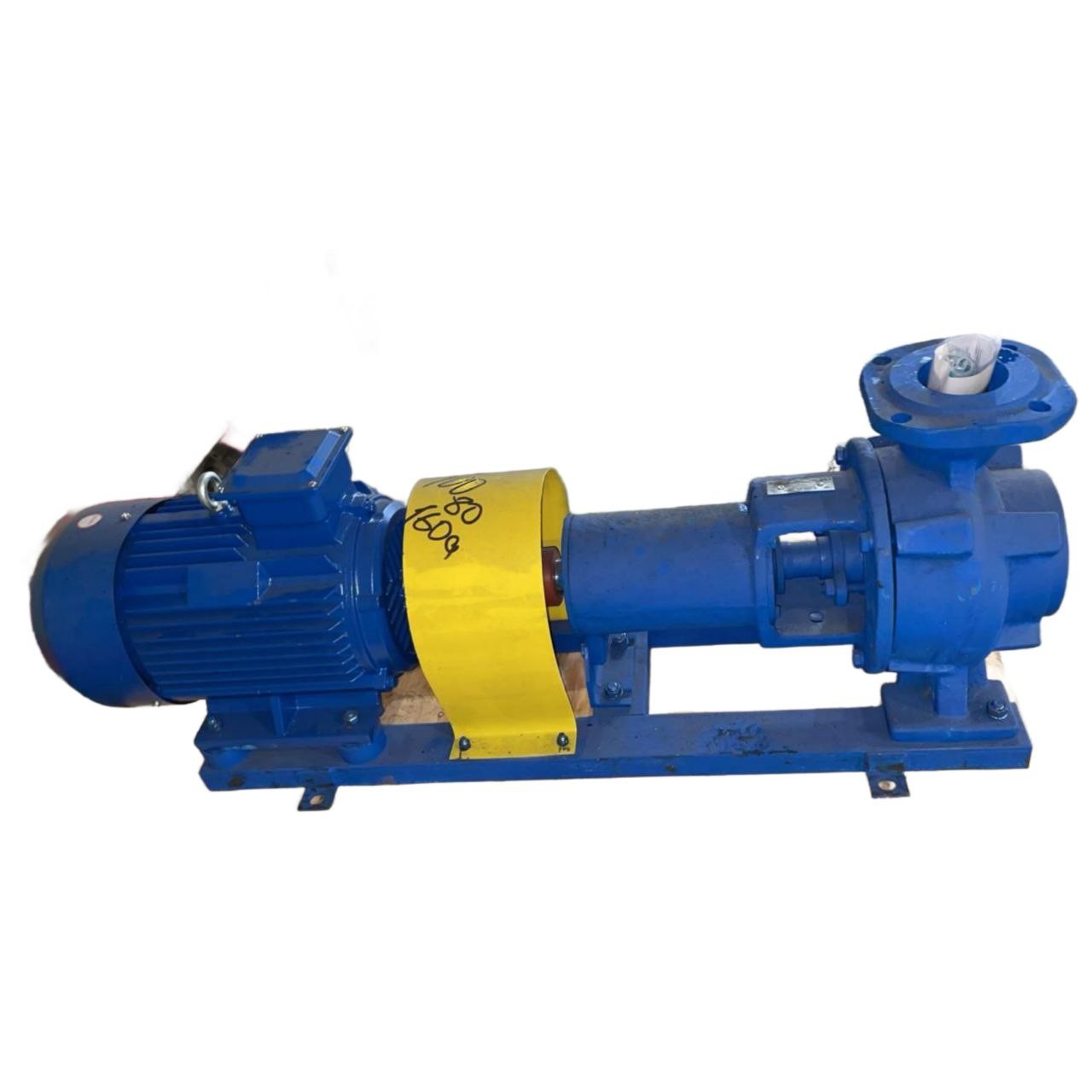

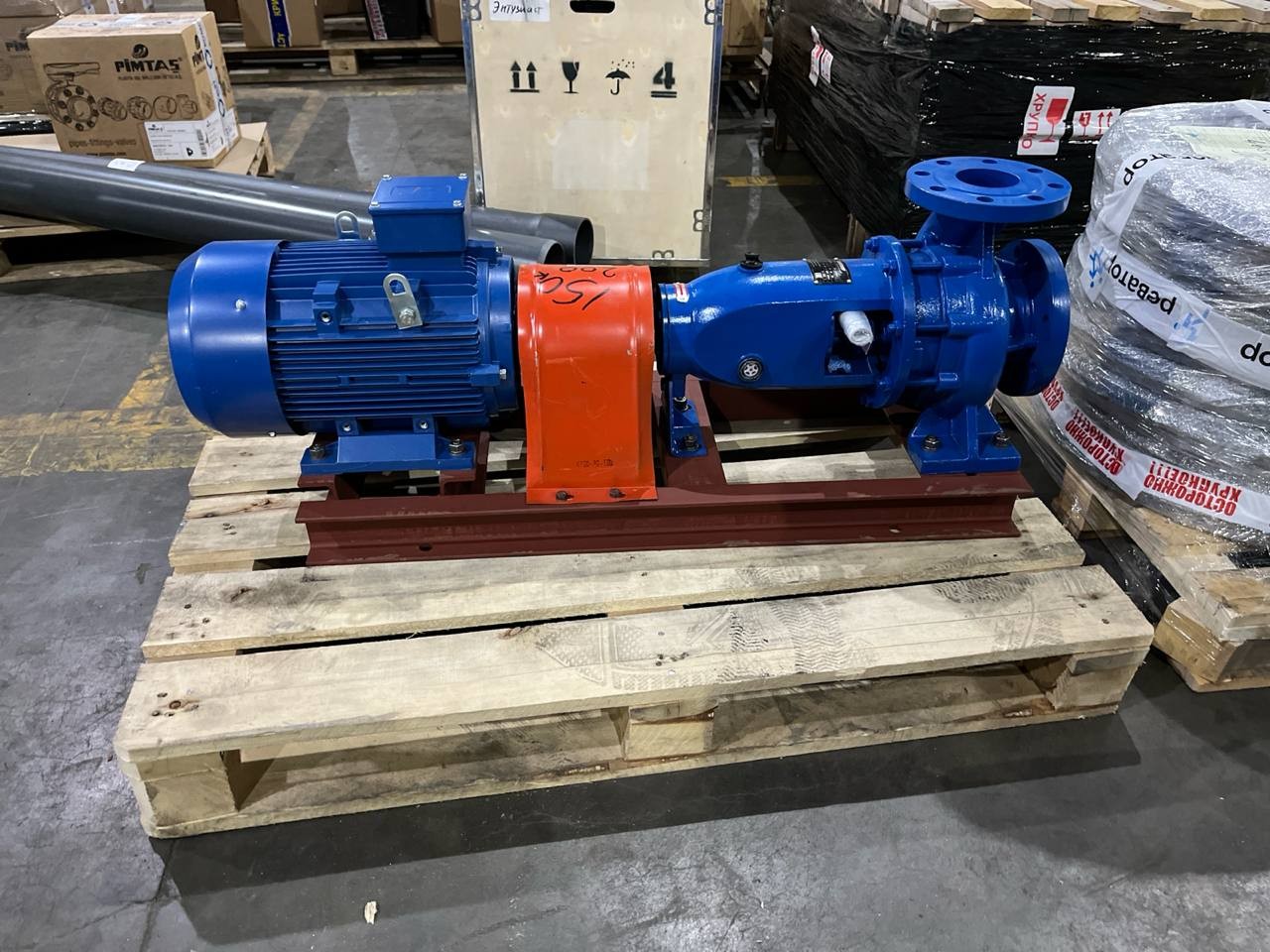

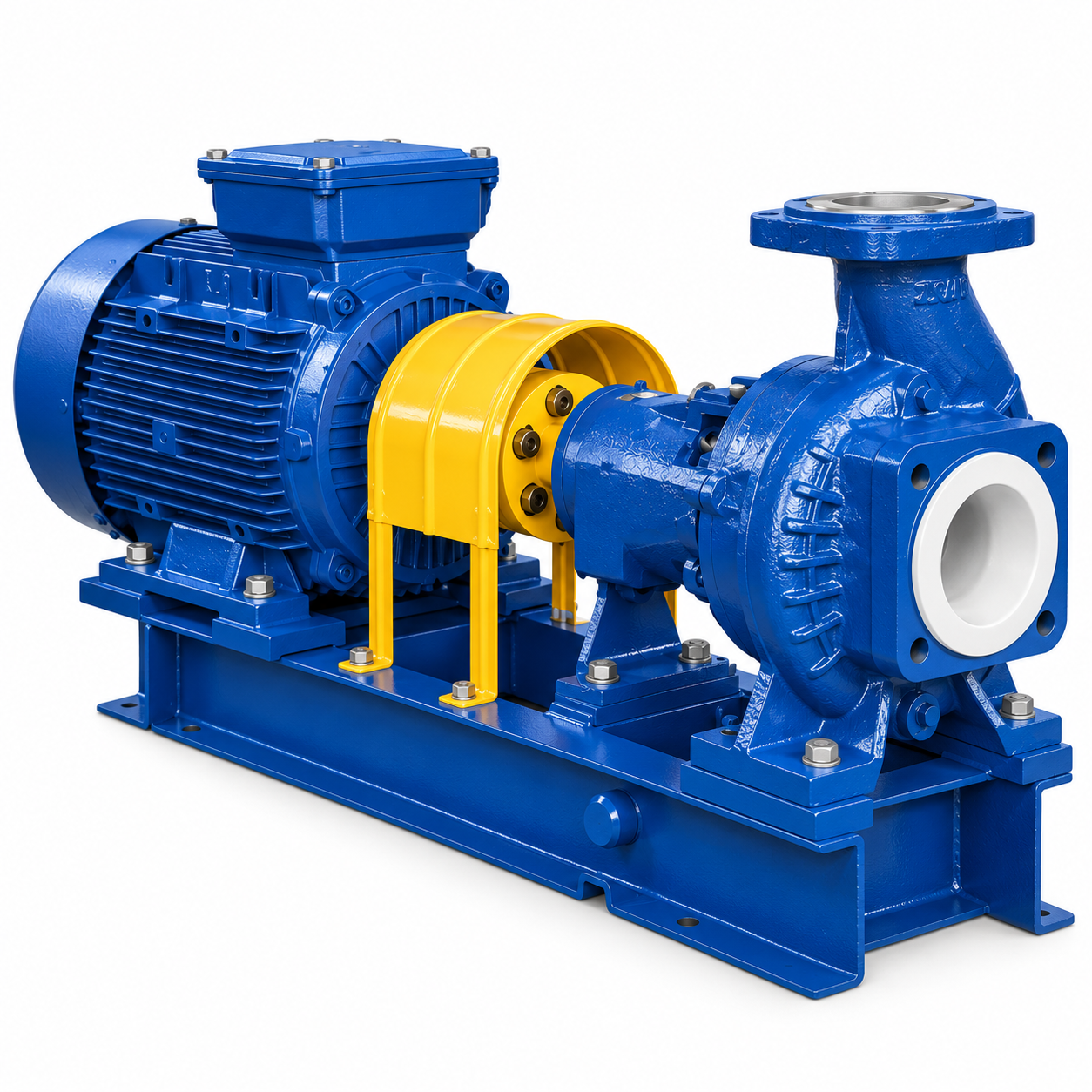

Агрегат К 100-80-160 состоит из насоса и асинхронного электродвигателя, смонтированных на общей раме (плите). Привод осуществляется через упругую муфту.

Насос одноступенчатый, центробежный, консольный, с рабочим колесом одностороннего входа закрытого типа. Подвод жидкости горизонтальный, соосно валу; отвод вверх, тангенциально. Корпус крепится к кронштейну через фланец.

Опорами вала служат два подшипника, установленные в кронштейне. Смазка подшипников — консистентная Литол-24 (ГОСТ 21150-87) или индустриальное масло И-40А, И-50А (ГОСТ 20799).

Материалы основных деталей: корпус, крышка и рабочее колесо — чугун СЧ 20; вал — сталь 35-3ГП.

В корпусе предусмотрены отверстие для выпуска воздуха и отверстие для слива жидкости, оба закрываются пробками. Присоединительные фланцы — по DIN 2501, PN16.

Уплотнение вала — сальниковое или торцовое. Допускается работа как с подпором, так и с разряжением на входе: давление на входе до 0,35 МПа (сальник) и до 0,8 МПа (торцовое уплотнение).

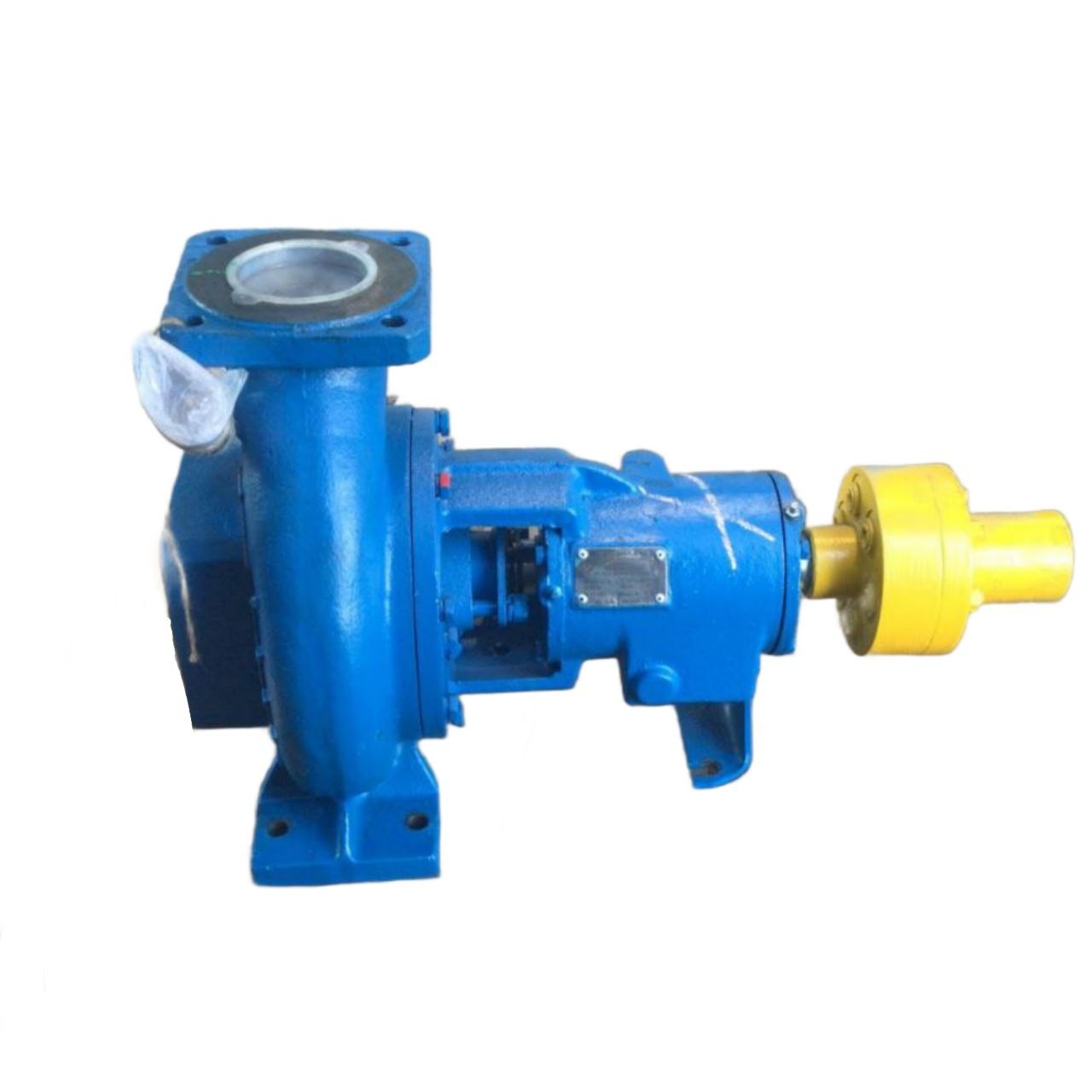

Исполнение 1К 100-80-160 имеет ту же проточную часть и конструкцию, что и К 100-80-160. Отличие — поставка без электродвигателя (насос на раме без двигателя, источник: kontmotor.ru).

Монтаж и эксплуатация

Монтаж и наладку выполняет квалифицированный персонал, знакомый с конструкцией насоса и руководством по эксплуатации. Монтаж и наладка проводятся в соответствии с руководством по эксплуатации и технической документацией предприятия-изготовителя двигателя.

Порядок монтажа:

1. Установить агрегат на заранее подготовленный фундамент, выполненный в соответствии со строительными нормами.

2. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.

3. После затвердевания раствора выставить агрегат по уровню с помощью прокладок.

4. Присоединить входной и выходной трубопроводы. Допустимая непараллельность фланцев — не более 0,15 мм на длине 100 мм. Запрещается исправлять перекос подтяжкой болтов или постановкой косых прокладок.

5. Провести центровку валов насоса и двигателя, предварительно сняв кожух муфты, и при необходимости подцентровать, регулируя положение двигателя.

Эксплуатация электронасосного агрегата без обратного клапана на напорном трубопроводе и без заземления не допускается.

Расшифровка маркировки К 100-80-160

• К — тип насоса: консольный, моноблочный, центробежный;

• 100 — диаметр входного патрубка, мм;

• 80 — диаметр выходного патрубка, мм;

• 160 — номинальный диаметр рабочего колеса, мм;

• а, б — модификации с обточенным рабочим колесом (меньшие подача и напор);

• /4 — исполнение на 1450 об/мин (4 полюса);

График рабочих зависимостей К100-80-160

Габаритные размеры насоса К100-80-160

Габаритные и присоединительные размеры фланца

Габаритные размеры насосного агрегата К100-80-160

Комплект поставки

• Электронасосный агрегат в сборе с электродвигателем.

• Паспорт изделия и руководство по эксплуатации.

• Сертификат соответствия.

• Комплект запасных частей, инструментов и принадлежностей (ЗИП) согласно ведомости завода-изготовителя.

Документация подтверждает соответствие агрегата требованиям технических условий (ТУ 3631-001-69650964-2013) и правилам безопасности для взрывоопасных производств (для исполнений с индексом «Е»).

Гарантия

На каждый насос К100-80-160 предоставляется гарантия завода-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.
