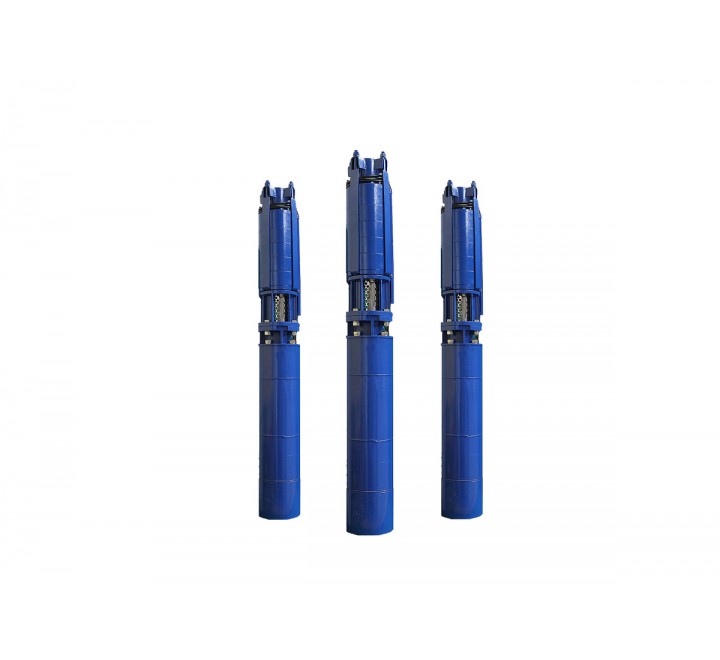

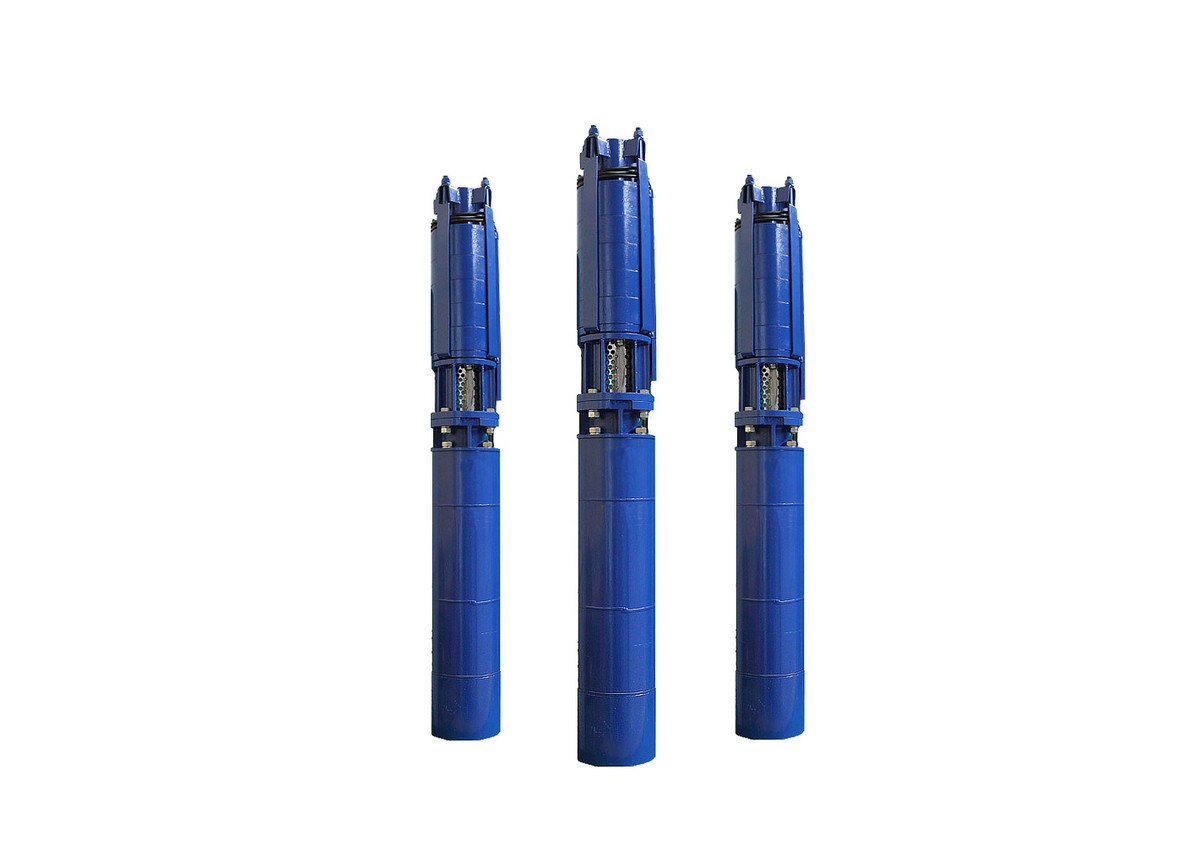

Насос ЭЦВ 8-40-90

Добавить отзыв

58 100 руб.

Описание

Подробности

Насос ЭЦВ 8-40-90 скважинного погружного типа

Содержание:

Описание насоса ЭЦВ 8-40-90

Насос ЭЦВ 8-40-90 скважинного погружного типа используется для доставки артезианской воды из скважин. Параметры поднимаемой жидкости должны быть следующими:

  • температура: до 25°С;
  • pH (водородный показатель): от 6,5 до 9,5;
  • общая минерализация: до 1500 мг/л;
  • содержание твёрдых включений: до 0,01%;
  • концентрация сероводорода — до 1,5 мг/л, сульфатов — до 500 мг/л, хлоридов — до 350 мг/л.

Модель применяется для водоснабжения в разных отраслях. В их числе:

  • сельскохозяйственное производство;
  • промышленность;
  • жилищно-коммунальное хозяйство;
  • теплоэнергетика.

Приобретая насос ЭЦВ 8-40-90 скважинный погружной, нужно помнить о существующем ограничении: устройство нельзя эксплуатировать на участках с высоким риском возникновения пожара или взрыва.

Особенности конструкции

Насос ЭЦВ 8-40-90 скважинного погружного типа состоит из двух модулей — насосной части и привода. Роль последнего играет асинхронный трёхфазный электрический двигатель марки ПЭДВ или ДАП, работающий от тока напряжением 380 В и частотой 50 Гц. Двигатель имеет частоту вращения 3000 об/мин. Он оснащён ротором короткозамкнутого типа и относится к категории погружных электроприборов. Его охлаждение обеспечивается жидкостью, поднимаемой из скважины. Для соединения привода с насосной частью используется жёсткая муфта.

В среднем отделе насоса происходит забор воды из скважины. Для исключения проникновения механических примесей в рабочую зону средняя часть защищена сетчатым фильтром.

Предлагаемый агрегат имеет многоступенчатое строение. Ступени соединены друг с другом металлическими шпильками или стяжками. Вместе с электроприводом они образуют цилиндр, то есть принимают форму, оптимальную для эксплуатации устройства в скважине.

Насосная часть работает по центробежному принципу. В её конструкцию входят рабочие колёса. В одних модификациях они изготовлены из пластмассы и защищены нержавеющей сталью, в других, рассчитанных на эксплуатацию при повышенных нагрузках, выпускаются целиком из стали. При взгляде со стороны насосной части колёса вращаются вправо, то есть по часовой стрелке. Вместе с валом они входят в состав ротора насоса ЭЦВ 8-40-90 скважинного погружного. Последний опирается на резинометаллические подшипники, обеспечивающие его беспрепятственное вращение.

В большинстве случаев предлагаемое устройство эксплуатируется в вертикальном положении. При получении разрешения от предприятия-изготовителя возможно использование агрегата в горизонтальном положении. В последнем случае его необходимо установить на прочные опоры и проследить за тем, чтобы уровень воды был выше 0,5 м. Следует исключить нагрузку, оказываемую трубой на патрубок устройства. Для решения этой задачи трубу фиксируют на опорах. При использовании насоса в горизонтальном положении рекомендуется оснастить его охлаждающим кожухом.

Насосный агрегат включается в электросеть через управляющую станцию марки СУЗ. Этот модуль предотвращает поломки вследствие нестабильности электроснабжения. Нужно строго соблюдать документацию на СУЗ, подключая устройство к сети через эту станцию.

Существует альтернативный способ подключения насосного агрегата. Питание на него подаётся через температурное реле, магнитный пускатель и выключатель автоматического типа. Первое защищает двигатель от потери фазы и чрезмерной нагрузки. Второй используется для запуска электропривода и его остановки. Третий обеспечивает защиту от сверхтоков. Перечисленные устройства должны подбираться с учётом мощности двигателя.

Несколько важных достоинств

Специалисты с одобрением отзываются о таких достоинствах насоса ЭЦВ 8-40-90 скважинного погружного, как:

  • компактность. Это качество не в последнюю очередь определяется отсутствием кожуха и равными диаметрами привода и насосной части;
  • лёгкость установки агрегата в скважине;
  • возможность разборки для обслуживания или ремонта без использования специальных инструментов и приспособлений;
  • многообразие модификаций насосов, возможность точного подбора под дебит скважины, её диаметр, динамический и статический уровни воды в ней. Правильный подбор позволяет оптимизировать расход средств и уменьшить негативное влияние на экологию;
  • герметичность электродвигателя, его изолированность от транспортируемой среды и надёжная защита статора и ротора от повреждений (справедливо для модификаций с двигателем ДАП);
  • общее высокое качество изготовления насосного агрегата, его неприхотливость и долговечность;
  • доступная цена и возможность при покупке сэкономить средства.

Критерии надёжности

Событие отказа насоса ЭЦВ 8-40-90 скважинного погружного типа считается наступившим, если:

  • при наличии питания на контактах двигателя прекратилась подача жидкости;
  • напор уменьшился на 15% в сравнении с номинальным значением, определённым производителем;
  • сопротивление изоляции между подводящим электроток проводом и корпусом статора мотора упало ниже 0,5 МОм (справедливо для рабочей температуры), ниже 1 МОм (справедливо для холодного насоса);
  • потребление электротока увеличилось более чем на четверть в сравнении со значением, зарегистрированным на начальном этапе использования устройства.

Наработка насоса ЭЦВ 8-40-90 скважинного погружного до его отказа в среднем составляет 6000 часов.

Срок службы модели составляет 5 лет. Срок её сохраняемости при условии правильной консервации — 2 года.

До необходимости капремонта насос в среднем служит 16000 часов.

Время до полного восстановления агрегата в среднем составляет 8 часов.

Состав комплекта

Модель комплектуется всем, что необходимо для её полноценной эксплуатации. В комплект поставки входят:

  • сам агрегат;
  • инструкция по его использованию;
  • по требованию покупателя — документальное обоснование безопасности.

За дополнительную плату в комплект включаются переходной фланец и переходники для резьбы разных типов.

Расшифровка маркировки

Так же, как в случае с любым другим насосным агрегатом, маркировка насоса ЭЦВ 8-40-90 скважинного погружного типа может рассказать специалистам обо всех его основных характеристиках. Входящие в неё буквы и цифры означают следующее:

  • аббревиатура «ЭЦВ»: расшифровывается как «электрический насос центробежного типа, предназначенный для эксплуатации в вертикальном положении»;
  • 8: число является значением внутреннего диаметра скважинной трубы, уменьшенным в 25 раз, выраженным в мм;
  • 40: число представляет собой значение номинальной подачи насоса ЭЦВ 8-40-90 скважинного погружного, выраженное в м3/ч;
  • 90: число является значением номинального напора, выраженным в м.

На последнем месте в маркировке предлагаемого агрегата находится упоминание технических условий, в соответствии с которыми он изготовлен — ТУ 26-06-1659-92.

Схема насоса ЭЦВ

График рабочей зависимости электрообуродования ЭЦВ

Габариты насоса

Условная схема работы насосов ЭЦВ

Ремонт насосов ЭЦВ в Москве

Монтаж ЭЦВ 8

Производительные глубинные электронасосы ЭЦВ 8-40-90

В ООО «НПО ВОК» вы можете купить по низкой цене качественные насосные агрегаты надежных производителей. Прямые поставки от изготовителей позволяют нам устанавливать выгодные для клиентов цены на представленные насосы. Условия и стоимость доставки по городу Москва или в другую точку России уточняйте у менеджеров.

Характеристики

Характеристики

n Частота вращен. (об/мин) 2900
Мощность 17
H Напор (м) 90
Q Подача (м3/ч) 40
Исполнение по монтажу вертикальный
Температура рабочей жидкости: от С до С 0-25
Вязкость: не более кв.м/с 1сСт
Объемная концентрация твердых фракций: не более % 0,01
Содержание твердых фракций размером: не более мм 0,1
Материал проточной части Ударопрочный полистирол
Вес агрегата 113
Потребляемая мощность, (кВт) 16
