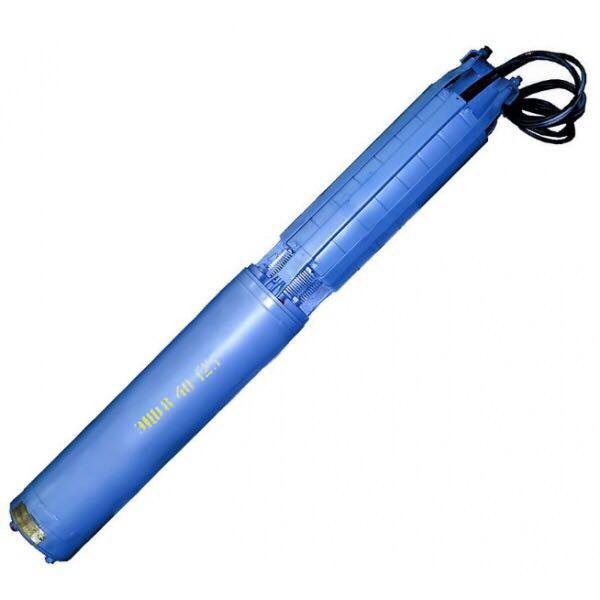

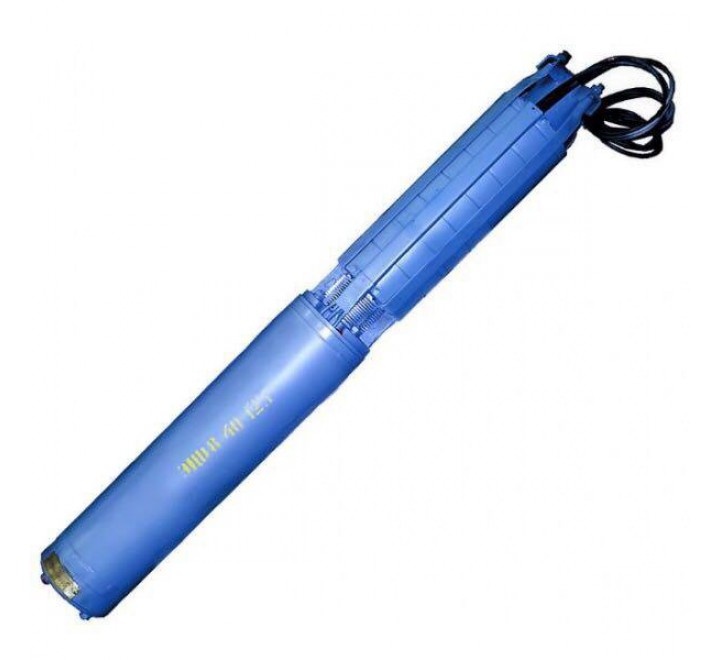

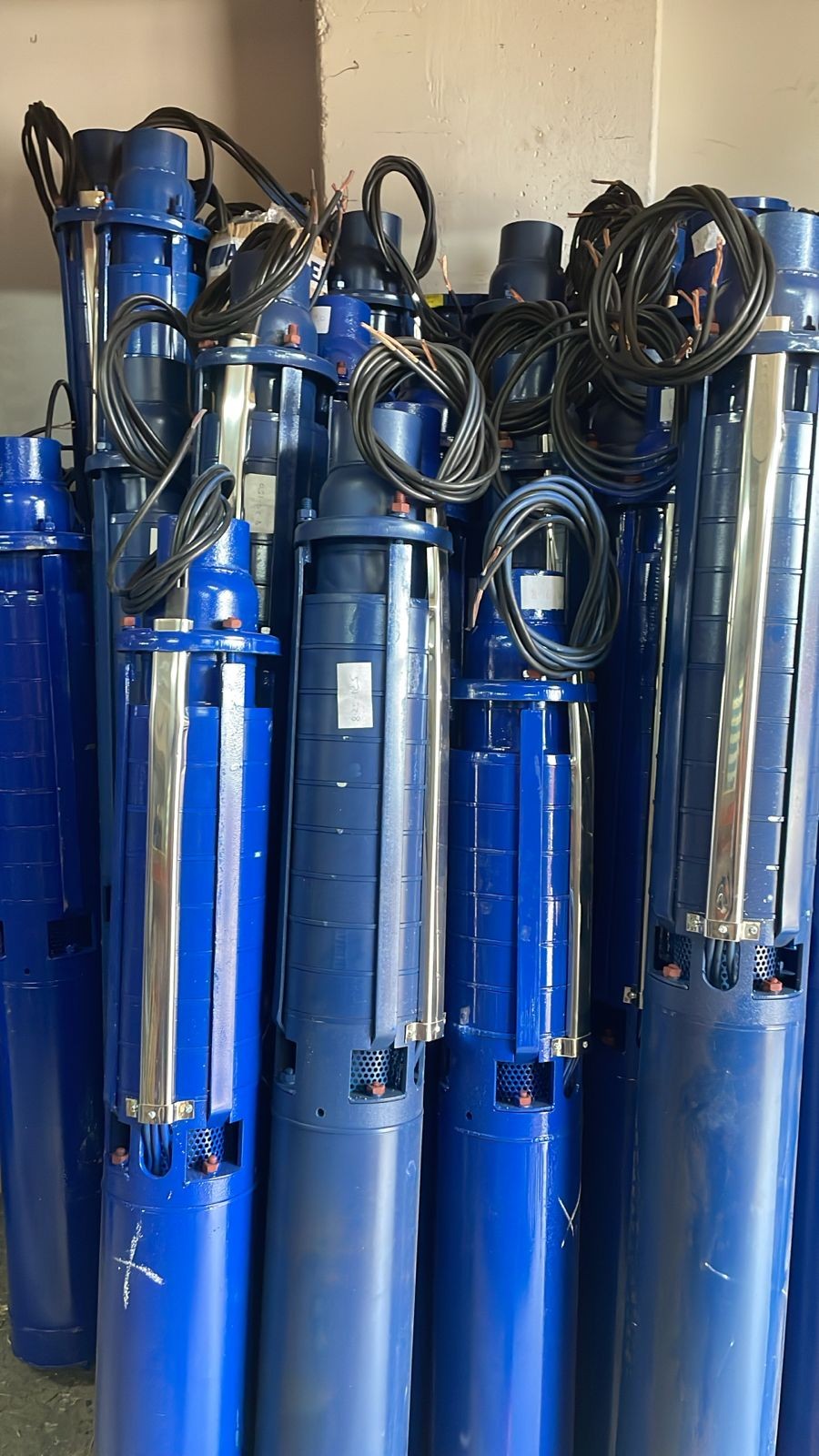

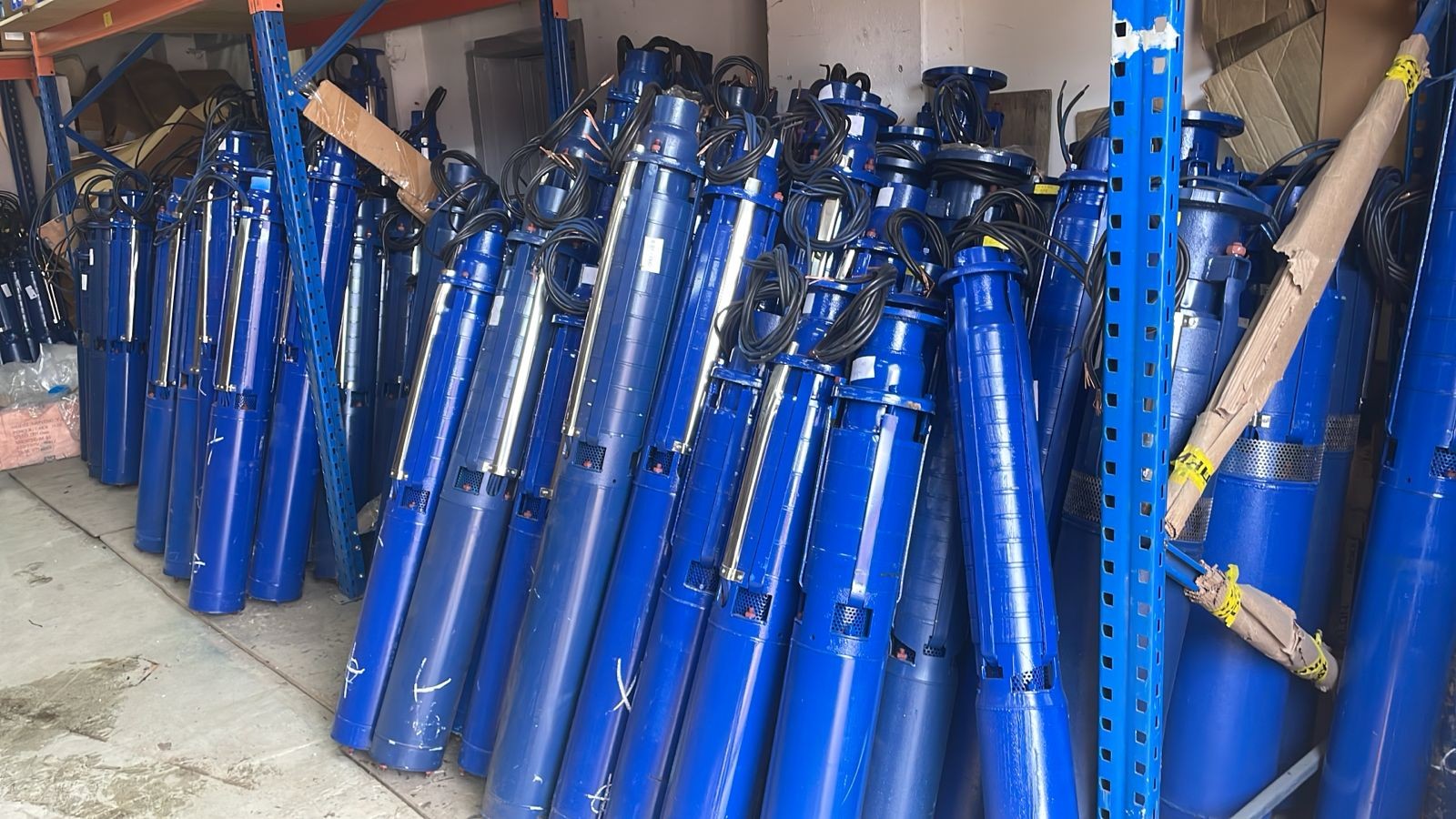

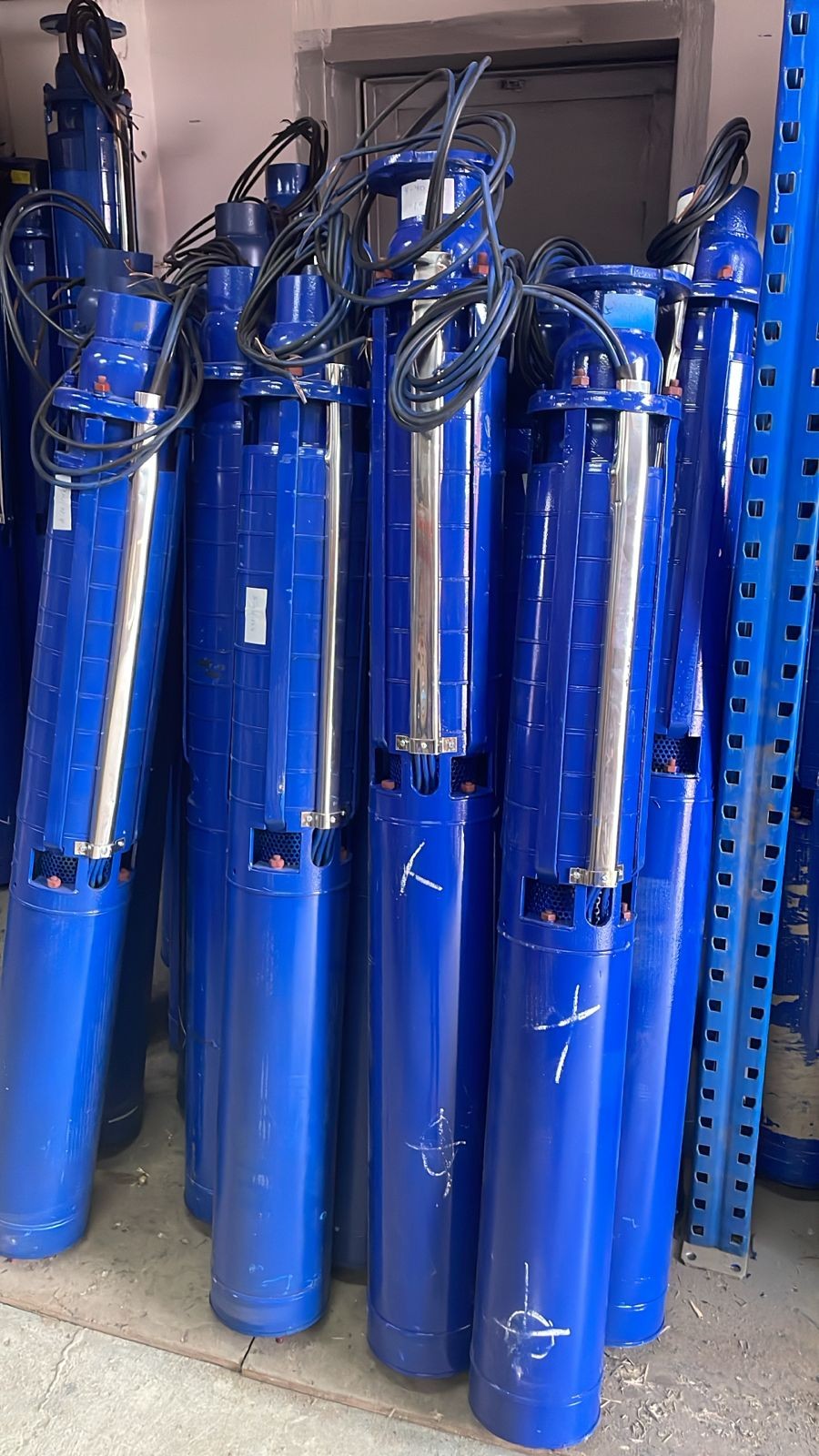

Артезианский насос ЭЦВ 8-16-160

Где используется насос ЭЦВ 8-16-160

• автономное водоснабжение частных домов и коттеджей со скважинами диаметром от 200 мм и значительной глубиной залегания водоносного горизонта;
• орошение и полив в сельском хозяйстве при большом перепаде высот;
• водозабор из скважин глубиной до 140–160 м;
• системы повышения давления в коммунальном хозяйстве;
• промышленный водозабор для технологических нужд с высокими требованиями к производительности и напору;
• объекты с требованиями к компактному оборудованию для скважин диаметром от 200 мм.

Где используется насос ЭЦВ 8-16-160 нрк

ЭЦВ 8-16-160 нрк. Применяется для тех же целей что и просто ЭЦВ 8-16-160. Отличие ЭЦВ 8-16-160 нрк от обычного насоса ЭЦВ 8-16-160 в материале исполнения и улучшенной износу. В данном случае маркировка нрк обозначает - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей стали

Обозначение насоса ЭЦВ 8-16-160

• Э – привод от электродвигателя
• Ц - центробежный
• В – перекачиваемая среда (вода)
• 8 - диаметр обсадной трубы в дюймах
• 16 - подача, м³/ч
• 160 - напор, м
  Материал:
• нрк - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей стали.
• noryl - рабочее колесо из полифениленоксида (термопласта с высоким сопротивлением к химическим воздействиям)

Насосы комплектуются двигателями типа ПЭДВ

• П    – погружной
• ЭД - электродвигатель
• В     –заполненный водой

Конструкция насоса ЭЦВ 8-16-160

Насос для скважин ЭЦВ 8-16-160 конструктивно состоит из двух частей: насос и погружной электродвигатель, заполненный водой. Соединяются обе части через жесткую муфту.

Насос имеет многоступенчатую конструкцию. Каждая ступень состоит из размещенных в обойме лопаточного или подшипникового отвода и центробежного рабочего колеса. Рабочие колеса выполнены из пластмассы и армированы нержавеющей сталью. Через муфту вращение от электродвигателя передается на вал насоса. В верхней части насоса установлен обратный клапан.

Устройство насоса ЭЦВ 8-16-160

* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

Схема монтажа ЭЦВ 8-16-160

L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 8-16-160 подходит для труб с внутренним диаметром 8 дюймов. Производительность насоса ЭЦВ 8-16-160 составляет 16 м³/ч, высота подъема  - 160 метров. Насосы ЭЦВ 8-16-160 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380В с частотой 50Гц.

Требования к монтажу и эксплуатации

• Проверка соответствия диаметра скважины (не менее 200 мм) и глубины установки насоса (с запасом 5–10 м от динамического уровня);
• Очистка скважины от песка и взвесей перед установкой насоса;
• Монтаж обратного клапана на напорном патрубке насоса для предотвращения гидроудара и слива воды при остановке;
• Крепление насоса на нержавеющем тросе или капроновом шнуре с обязательной страховкой от обрыва;
• Подключение напорного трубопровода (ПНД, нержавеющая сталь) с учётом веса столба воды и давления до 16 бар;
• Прокладка кабеля питания с креплением к трубопроводу хомутами каждые 1–1,5 м;
• Плавный спуск насоса в скважину без ударов о стенки обсадной трубы;
• Установка насоса на 1–3 м выше динамического уровня воды, но не ниже минимально допустимого уровня погружения;
• При массе агрегата 88 кг и длине 1430 мм рекомендуется участие 2–3 человек или применение лебёдки/треноги для безопасного спуска.

• Запуск насоса только после полного погружения в воду и заполнения напорного трубопровода;
• Запрещается работа насоса «на сухую» — обязательна установка реле сухого хода или поплавковой защиты;
• Контроль напряжения питания (допустимые отклонения ±10 %); для двигателя 13 кВт обязательно использование устройства плавного пуска и защиты от перекоса фаз;
• Регулярный контроль дебита скважины и уровня воды для предотвращения работы в режиме кавитации;
• При сезонной эксплуатации — консервация насоса на зимний период с извлечением из скважины;
• Периодическая проверка сопротивления изоляции электродвигателя (не менее 2 МОм);
• Контроль давления на выходе: при напоре 160 м давление может достигать 16 бар — при подключении к бытовой сети обязательна установка редуктора или предохранительного клапана.

Срок эксплуатации и диагностика

• Нормативный ресурс: 5–10 лет или 15 000–30 000 моточасов (зависит от качества воды и режима работы)
• Факторы снижения ресурса: работа «на сухую», абразивный износ при содержании песка >0,01%, коррозионное воздействие при перекачивании не пресной воды, частые пуски/остановы, превышение температуры воды >25 °C, механические повреждения при монтаже, работа при предельном напоре, перекос фаз питания
• Признаки критического износа: падение напора и производительности, повышенный шум или вибрация, срабатывание защиты электродвигателя, замутнение воды на выходе, увеличение потребляемой мощности, протечки через уплотнения
• Рекомендация: при снижении производительности проводить диагностику скважины (заиливание, снижение дебита), проверку обратного клапана и состояния рабочих колёс; для продления ресурса рекомендуется установка фильтра на всасывании, реле защиты от сухого хода, стабилизатора напряжения и устройства плавного пуска
