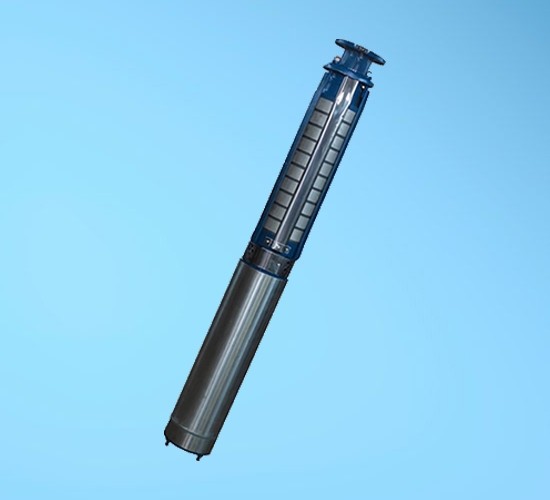

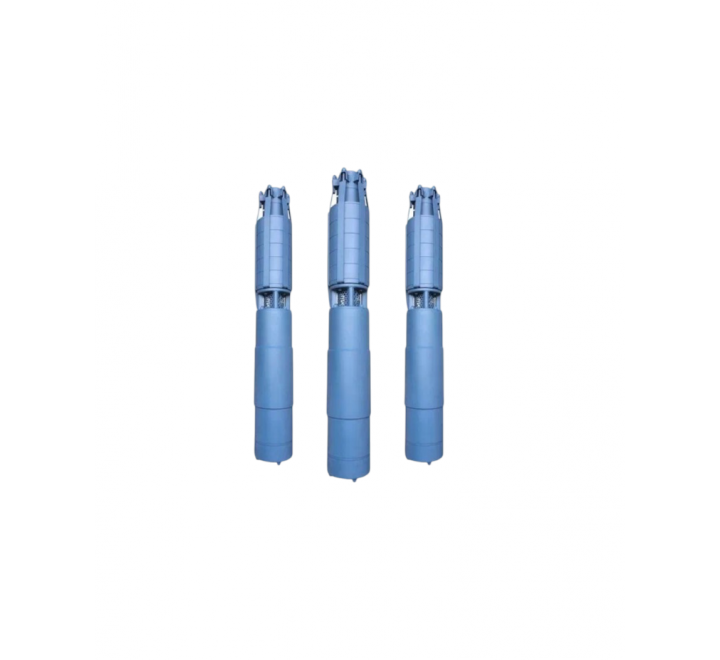

Артезианский насос ЭЦВ 5-6,5-50

Где используется насос ЭЦВ 5-6,5-50

• автономное водоснабжение частных домов и коттеджей со скважинами среднего диаметра;
• орошение и полив в сельском хозяйстве при умеренном перепаде высот;
• водозабор из скважин глубиной до 40–50 м;
• системы повышения давления в коммунальном хозяйстве малой мощности;
• промышленный водозабор для технологических нужд;
• объекты с требованиями к компактному оборудованию для скважин диаметром от 125 мм.

Обозначение насоса ЭЦВ 5-6,5-50

• Э – привод от электродвигателя
• Ц - центробежный
• В – перекачиваемая среда (вода)
• 5 - диаметр обсадной трубы в дюймах
• 6,5 - подача, м³/ч
• 50 - напор, м

Насосы комплектуются двигателями типа ПЭДВ

• П    – погружной
• ЭД - электродвигатель
• В     –заполненный водой

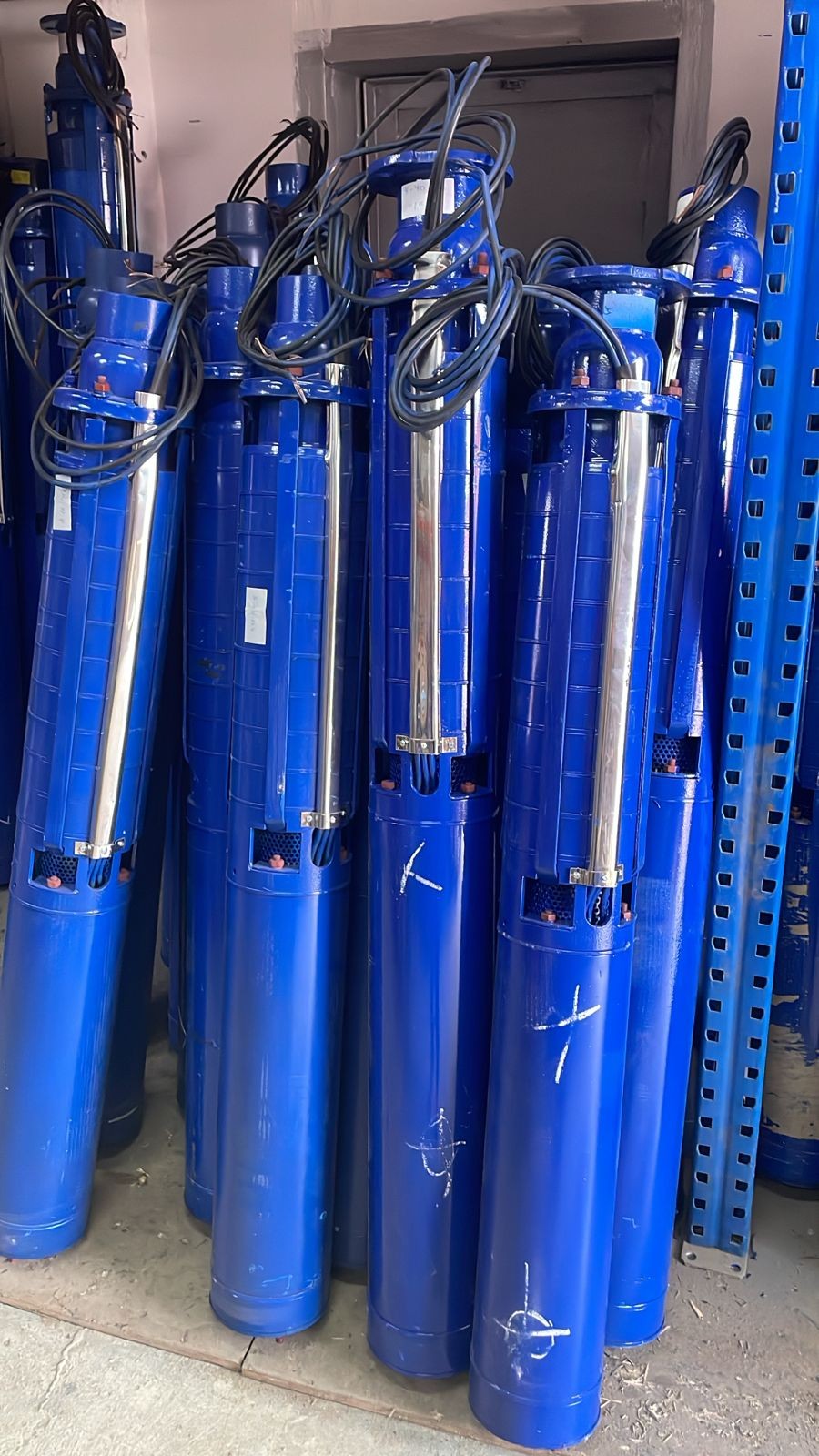

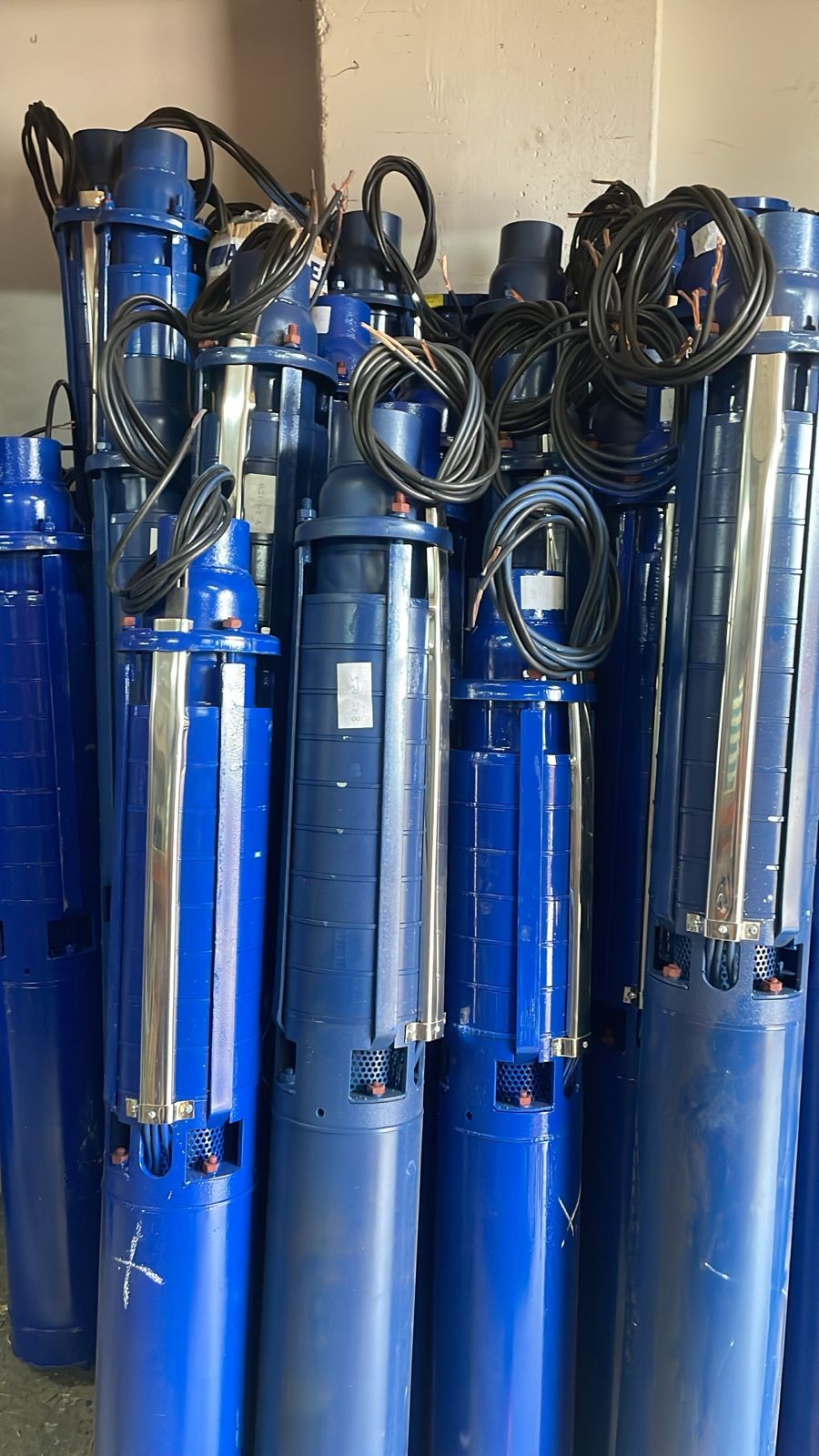

Конструкция насоса ЭЦВ 5-6,5-50

Насос для скважин ЭЦВ 5-6,5-50 конструктивно состоит из двух частей: насос и погружной электродвигатель, заполненный водой. Соединяются обе части через жесткую муфту.

Насос имеет многоступенчатую конструкцию. Каждая ступень состоит из размещенных в обойме лопаточного или подшипникового отвода и центробежного рабочего колеса. Рабочие колеса выполнены из пластмассы и армированы нержавеющей сталью. Через муфту вращение от электродвигателя передается на вал насоса. В верхней части насоса установлен обратный клапан.

Устройство насоса ЭЦВ 5-6,5-50

* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

Схема монтажа ЭЦВ 5-6,5-50

L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 5-6,5-50 подходит для труб с внутренним диаметром 5 дюймов. Производительность насоса ЭЦВ 5-6,5-50 составляет 6,5 м³/ч, высота подъема  - 50 метров. Насосы ЭЦВ 5-6,5-50 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380В с частотой 50Гц.

Требования к монтажу и эксплуатации

• Проверка соответствия диаметра скважины (не менее 125 мм) и глубины установки насоса (с запасом 5–10 м от динамического уровня);
• Очистка скважины от песка и взвесей перед установкой насоса;
• Монтаж обратного клапана на напорном патрубке насоса для предотвращения гидроудара и слива воды при остановке;
• Крепление насоса на нержавеющем тросе или капроновом шнуре с обязательной страховкой от обрыва;
• Подключение напорного трубопровода (ПНД, нержавеющая сталь) с учётом веса столба воды и давления до 5 бар;
• Прокладка кабеля питания с креплением к трубопроводу хомутами каждые 1–1,5 м;
• Плавный спуск насоса в скважину без ударов о стенки обсадной трубы;
• Установка насоса на 1–3 м выше динамического уровня воды, но не ниже минимально допустимого уровня погружения;
• При массе агрегата 40 кг монтаж может выполняться силами 2 человек с соблюдением техники безопасности.

• Запуск насоса только после полного погружения в воду и заполнения напорного трубопровода;
• Запрещается работа насоса «на сухую» — обязательна установка реле сухого хода или поплавковой защиты;
• Контроль напряжения питания (допустимые отклонения ±10 %);
• Регулярный контроль дебита скважины и уровня воды для предотвращения работы в режиме кавитации;
• При сезонной эксплуатации — консервация насоса на зимний период с извлечением из скважины;
• Периодическая проверка сопротивления изоляции электродвигателя (не менее 2 МОм);
• Контроль давления на выходе: при напоре 50 м давление может достигать 5 бар — при подключении к бытовой сети рекомендуется установка редуктора или предохранительного клапана.

Срок эксплуатации и диагностика

• Нормативный ресурс: 5–10 лет или 15 000–30 000 моточасов (зависит от качества воды и режима работы)
• Факторы снижения ресурса: работа «на сухую», абразивный износ при содержании песка >0,01%, коррозионное воздействие при перекачивании не пресной воды, частые пуски/остановы, превышение температуры воды >25 °C, механические повреждения при монтаже
• Признаки критического износа: падение напора и производительности, повышенный шум или вибрация, срабатывание защиты электродвигателя, замутнение воды на выходе, увеличение потребляемой мощности, протечки через уплотнения
• Рекомендация: при снижении производительности проводить диагностику скважины (заиливание, снижение дебита), проверку обратного клапана и состояния рабочих колёс; для продления ресурса рекомендуется установка фильтра на всасывании, реле защиты от сухого хода и стабилизатора напряжения
