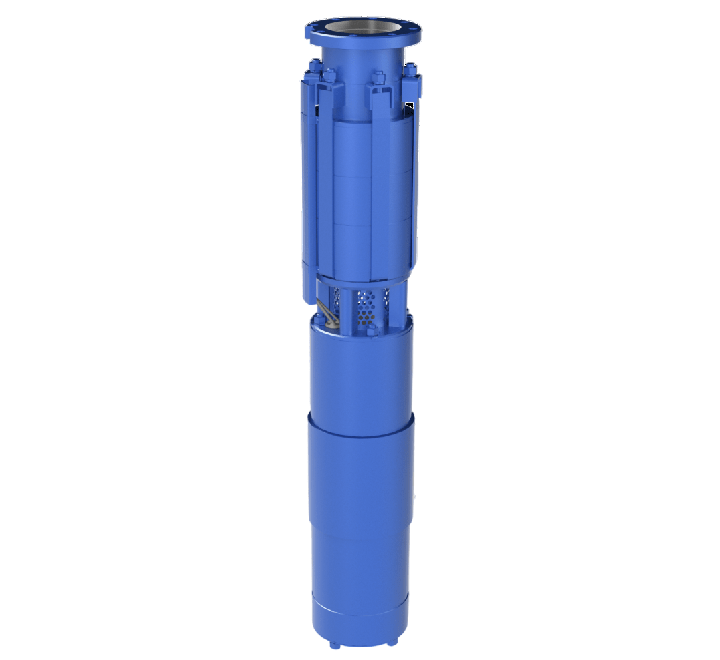

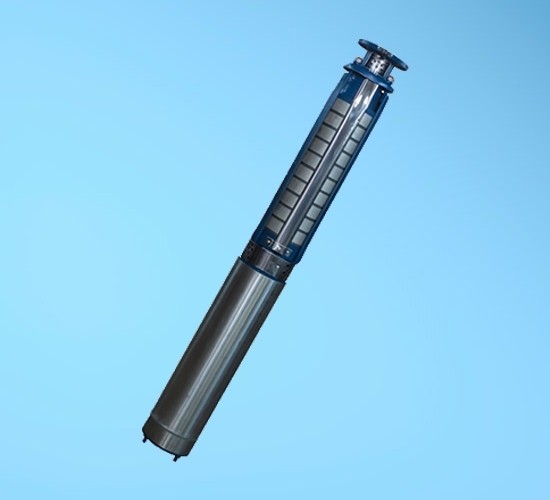

Артезианский насос ЭЦВ 10-65-100

Где используется насос ЭЦВ 10-65-100

• автономное водоснабжение коттеджных посёлков и крупных фермерских хозяйств со скважинами диаметром от 250 мм;
• орошение и полив в сельском хозяйстве при умеренном перепаде высот;
• водозабор из скважин глубиной до 80–100 м;
• системы повышения давления в коммунальном хозяйстве средней мощности;
• промышленный водозабор для технологических нужд с высокими требованиями к производительности;
• объекты с требованиями к компактному оборудованию для скважин диаметром от 250 мм.

Где используется насос ЭЦВ 10-65-100 нрк

ЭЦВ 10-65-100 нрк. Применяется для тех же целей что и просто ЭЦВ 10-65-100. Отличие ЭЦВ 10-65-100 нрк от обычного насоса ЭЦВ 10-65-100 в материале исполнения и улучшенной износу. В данном случае маркировка нрк обозначает - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей сталь.

Где используется насос ЭЦВ 10-65-100 нро

ЭЦВ 10-65-100 нро применяются для тех же целей что и просто ЭЦВ 10-65-65. Отличие ЭЦВ 10-65-65 нро от обычного насоса ЭЦВ 10-65-65 в материале исполнения улучшенного к износу. В данном случае маркировка нро обозначает - корпус, отвод и рабочее колесо из нержавеющей стали.

Обозначение насоса ЭЦВ 10-65-100

• Э – привод от электродвигателя
• Ц - центробежный
• В – перекачиваемая среда (вода)
• 10 - диаметр обсадной трубы в дюймах
• 65 - подача, м³/ч
• 100 - напор, м
  Материал:
• нрк - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей стали.
• нро - корпус, отвод и рабочее колесо из нержавеющей стали.

Насосы комплектуются двигателями типа ПЭДВ

• П    – погружной
• ЭД - электродвигатель
• В     –заполненный водой

Конструкция насоса ЭЦВ 10-65-100

• Корпус — цилиндрический, из коррозионно-стойкого пластика или нержавеющей стали, с нижним сетчатым фильтром-приёмником;
• Рабочие колёса — многоступенчатая конструкция (7–9 ступеней) из ударопрочного полистирола, оптимизированная для обеспечения напора 100 м при подаче 65 м³/ч;
• Вал — из нержавеющей стали, передаёт вращение от электродвигателя к рабочим колёсам;
• Электродвигатель — асинхронный трёхфазный, погружного исполнения, заполнен специальной жидкостью для охлаждения и смазки, класс защиты IP68, мощностью 33,0 кВт;
• Уплотнения — многоступенчатая система с масляной камерой для защиты электродвигателя от попадания воды;
• Материалы проточной части — ударопрочный полистирол обеспечивает коррозионную стойкость, низкий вес и отсутствие вторичного загрязнения воды;
• Кабель питания — водопогружной, с герметичным вводом, длиной 30–70 м (по комплектации).

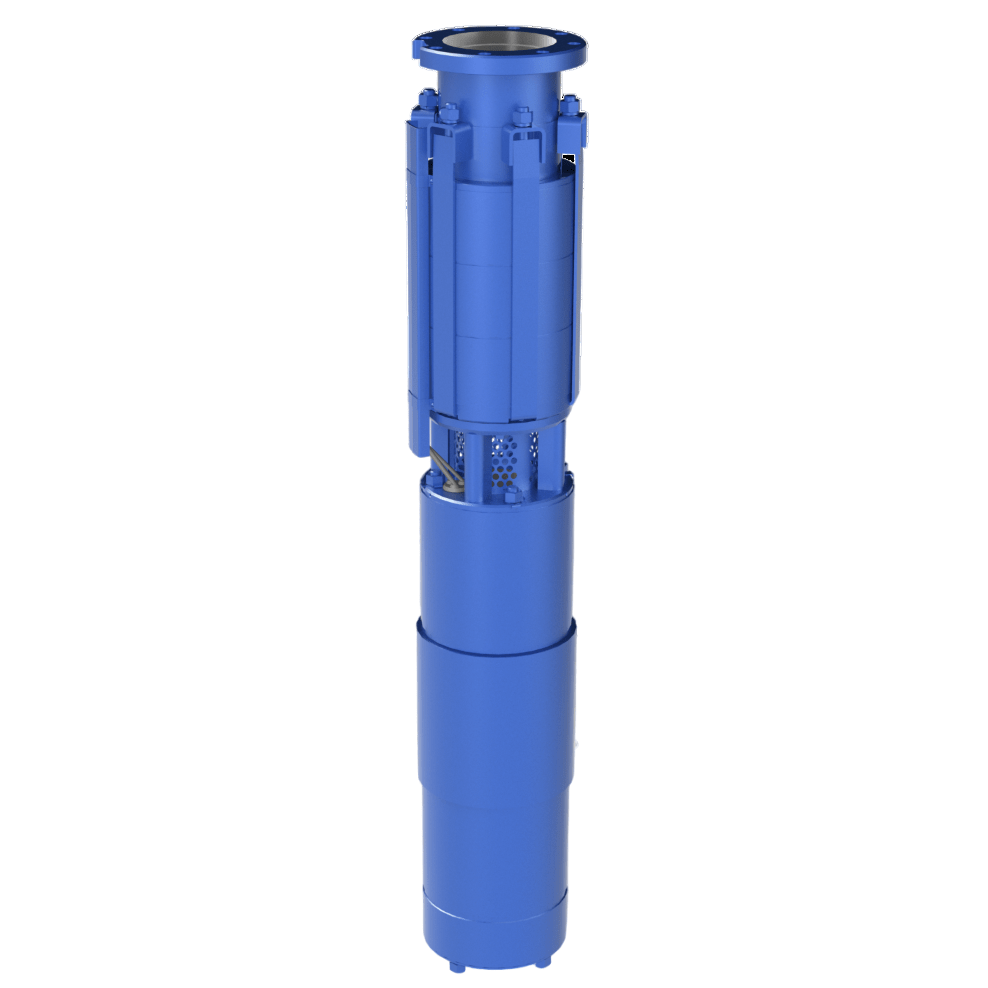

Устройство насоса ЭЦВ 10-65-100

* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

Схема монтажа ЭЦВ 10-65-100

L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 10-65-100 подходит для труб с внутренним диаметром 10 дюймов. Производительность насоса ЭЦВ 10-65-100 составляет 65 м³/ч, высота подъема  - 100 метров. Насосы ЭЦВ 10-65-100 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380 В с частотой 50 Гц.

Требования к монтажу и эксплуатации

• Проверка соответствия диаметра скважины (не менее 250 мм) и глубины установки насоса (с запасом 5–10 м от динамического уровня);
• Очистка скважины от песка и взвесей перед установкой насоса;
• Монтаж обратного клапана на напорном патрубке насоса для предотвращения гидроудара и слива воды при остановке;
• Крепление насоса на нержавеющем тросе диаметром не менее 6 мм или капроновом шнуре с обязательной страховкой от обрыва;
• Подключение напорного трубопровода (ПНД, нержавеющая сталь) с учётом веса столба воды и давления до 10 бар;
• Прокладка кабеля питания с креплением к трубопроводу хомутами каждые 1–1,5 м;
• Плавный спуск насоса в скважину без ударов о стенки обсадной трубы;
• Установка насоса на 1–3 м выше динамического уровня воды, но не ниже минимально допустимого уровня погружения;
• При массе агрегата 180 кг и длине 1345 мм обязательно применение лебёдки/треноги или кран-балки для безопасного спуска.

• Запуск насоса только после полного погружения в воду и заполнения напорного трубопровода;
• Запрещается работа насоса «на сухую» — обязательна установка реле сухого хода или поплавковой защиты;
• Контроль напряжения питания (допустимые отклонения ±10 %); для двигателя 33 кВт обязательно использование устройства плавного пуска, защиты от перекоса фаз и теплового реле;
• Регулярный контроль дебита скважины и уровня воды для предотвращения работы в режиме кавитации;
• При сезонной эксплуатации — консервация насоса на зимний период с извлечением из скважины;
• Периодическая проверка сопротивления изоляции электродвигателя (не менее 2 МОм);
• Контроль давления на выходе: при напоре 100 м давление может достигать 10 бар — при подключении к бытовой сети обязательна установка редуктора или предохранительного клапана.

Срок эксплуатации и диагностика

• Нормативный ресурс: 5–10 лет или 15 000–30 000 моточасов (зависит от качества воды и режима работы)
• Факторы снижения ресурса: работа «на сухую», абразивный износ при содержании песка >0,01%, коррозионное воздействие при перекачивании не пресной воды, частые пуски/остановы, превышение температуры воды >25 °C, механические повреждения при монтаже, работа при предельной подаче, перекос фаз питания, гидроудары
• Признаки критического износа: падение напора и производительности, повышенный шум или вибрация, срабатывание защиты электродвигателя, замутнение воды на выходе, увеличение потребляемой мощности, протечки через уплотнения
• Рекомендация: при снижении производительности проводить диагностику скважины (заиливание, снижение дебита), проверку обратного клапана и состояния рабочих колёс; для продления ресурса рекомендуется установка фильтра на всасывании, реле защиты от сухого хода, стабилизатора напряжения и устройства плавного пуска
