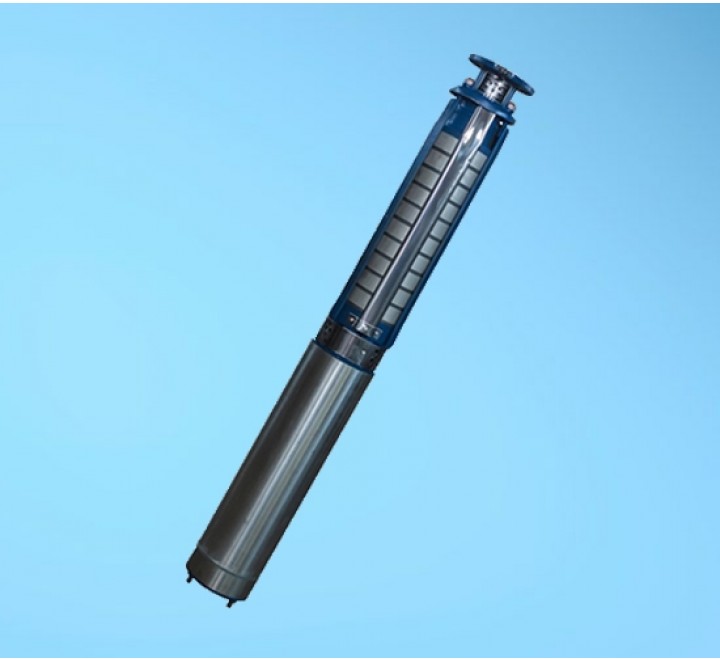

Насос ЭЦВ 10-65-270

Добавить отзыв

282 200 руб.

* Обязательные поля

282 200 руб.

Описание

Подробности

Артезианский насос ЭЦВ 10-65-270

Где используется насос ЭЦВ 10-65-270

Артезианские насосы ЭЦВ применяются для транспортировки воды наверх из артезианских скважин в систему автономного водоснабжения, полива и для других нужд. Рабочем положением агрегата является вертикальное, с аналогичным размещением вала.
Транспортируемая жидкость – вода, общая минерализация которой (сухой остаток) не превышает 1500 мг/л, по водородному показателю рН – от 6,5 до 9,5, температуре – до 25 °С, массовой доле твердых нерастворимых примесей – до 0,01%, содержанию хлоридов – до 350 мг/л, сульфатам – до 500 мг/л и сероводороду – до 1,5 мг/л.

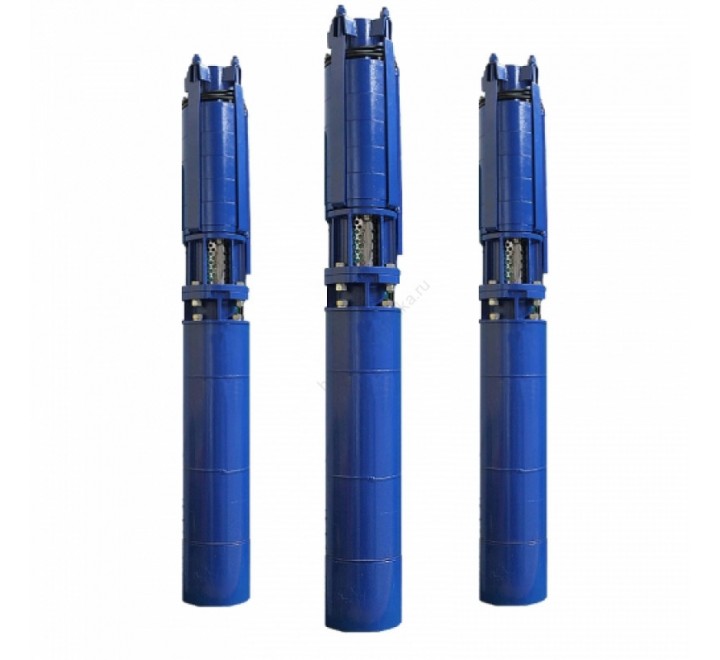

Где используется насос ЭЦВ 10-65-270 нрк

ЭЦВ 10-65-270 нрк. Применяется для тех же целей что и просто ЭЦВ 10-65-270. Отличие ЭЦВ 10-65-270 нрк от обычного насоса ЭЦВ 10-65-270 в материале исполнения и улучшенной износу. В данном случае маркировка нрк обозначает - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей стали

Где используется насос ЭЦВ 10-65-270 Н

ЭЦВ 10-65-270 Н применяются для тех же целей что и просто ЭЦВ 10-65-270. Отличие ЭЦВ 10-65-270 Н от обычного насоса ЭЦВ 10-65-270 в материале исполнения и улучшенной износу. В данном случае маркировка Н обозначает - корпус, отвод и рабочее колесо из нержавеющей стали

Обозначение насоса ЭЦВ 10-65-270

  • Э – привод от электродвигателя
  • Ц - центробежный
  • В – перекачиваемая среда (вода)
  • 10 - диаметр обсадной трубы в дюймах
  • 65 - подача, м3
  • 270 - напор, м
    Материал:
  • нрк - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей стали;
  • Н - корпус, отвод и рабочее колесо из нержавеющей стали

Насосы комплектуются двигателями типа ПЭДВ

  • П    – погружной
  • ЭД - электродвигатель
  • В     –заполненный водой

Конструкция насоса ЭЦВ 10-65-270

Насос для скважин ЭЦВ 10-65-270 конструктивно состоит из двух частей: насос и погружной электродвигатель, заполненный водой. Соединяются обе части через жесткую муфту.

Насос имеет многоступенчатую конструкцию. Каждая ступень состоит из размещенных в обойме лопаточного или подшипникового отвода и центробежного рабочего колеса. Рабочие колеса выполнены из пластмассы и армированы нержавеющей сталью. Через муфту вращение от электродвигателя передается на вал насоса. В верхней части насоса установлен обратный клапан.

Устройство насоса ЭЦВ 10-65-270


* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

Схема монтажа ЭЦВ 10-65-270



L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 10-65-270 подходит для труб с внутренним диаметром 10 дюймов. Производительность насоса ЭЦВ 10-65-270 составляет 65 м3/ч, высота подъема  - 270 метров. Насосы ЭЦВ 10-65-270 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380В с частотой 50Гц.

Гарантийные сроки и сроки эксплуатации

Гарантийный срок составляет 12 месяцев с момента продажи и 18 месяцев с момента изготовления.

Средний ресурс изделия до капитального ремонта 16000 часов или срок службы 5 лет или до полного износа при указанном обслуживании и ремонте

Средняя наработка до отказа - 6000 часов.

Среднее время до восстановления - 8 часов

Комплект поставки

В комплект поставки насоса ЭЦВ10-65-270 входят:

Насос ЭЦВ10-65-270;

Руководство по эксплуатации;

Кабель, для подключения агрегата к электросети (1 м).

За отдельную плату дополнительно в поставку входит:

Переходной фланец (переходник 020), для подсоединения к системе откачивания;

Станция управления и защиты (Необходима для данного насоса);

ДВНУ-датчик верхнего и нижнего уровней



Преимущества насоса ЭЦВ 10-65-270

  • Простота установки и эксплуатации
  • Применение электродвигателя и насосной части одного диаметра для эксплуатации без охлаждающего кожуха
  • Возможность разборки/сборки насоса при необходимости без применения специального инструмента
  • Устойчивая работа при нестабильных параметрах электросети

Двигатель прост в эксплуатации и не требует проверки заполнения специальной жидкостью. Заполнение происходит водой при установке насоса в скважину.

Ремонт насосов ЭЦВ в Москве

Характеристики

Характеристики

n Частота вращен. (об/мин) 3000
Мощность 75
H Напор (м) 270
Q Подача (м3/ч) 65
Исполнение по монтажу вертикальный
Габариты агрегата,(мм) 235х235х2860
Температура рабочей жидкости: от С до С 0-25
Вязкость: не более кв.м/с 1сСт
Объемная концентрация твердых фракций: не более % 0,01
Содержание твердых фракций размером: не более мм 0,1
Материал проточной части Ударопрочный полистирол
Вес агрегата 320
Потребляемая мощность, (кВт) 65
