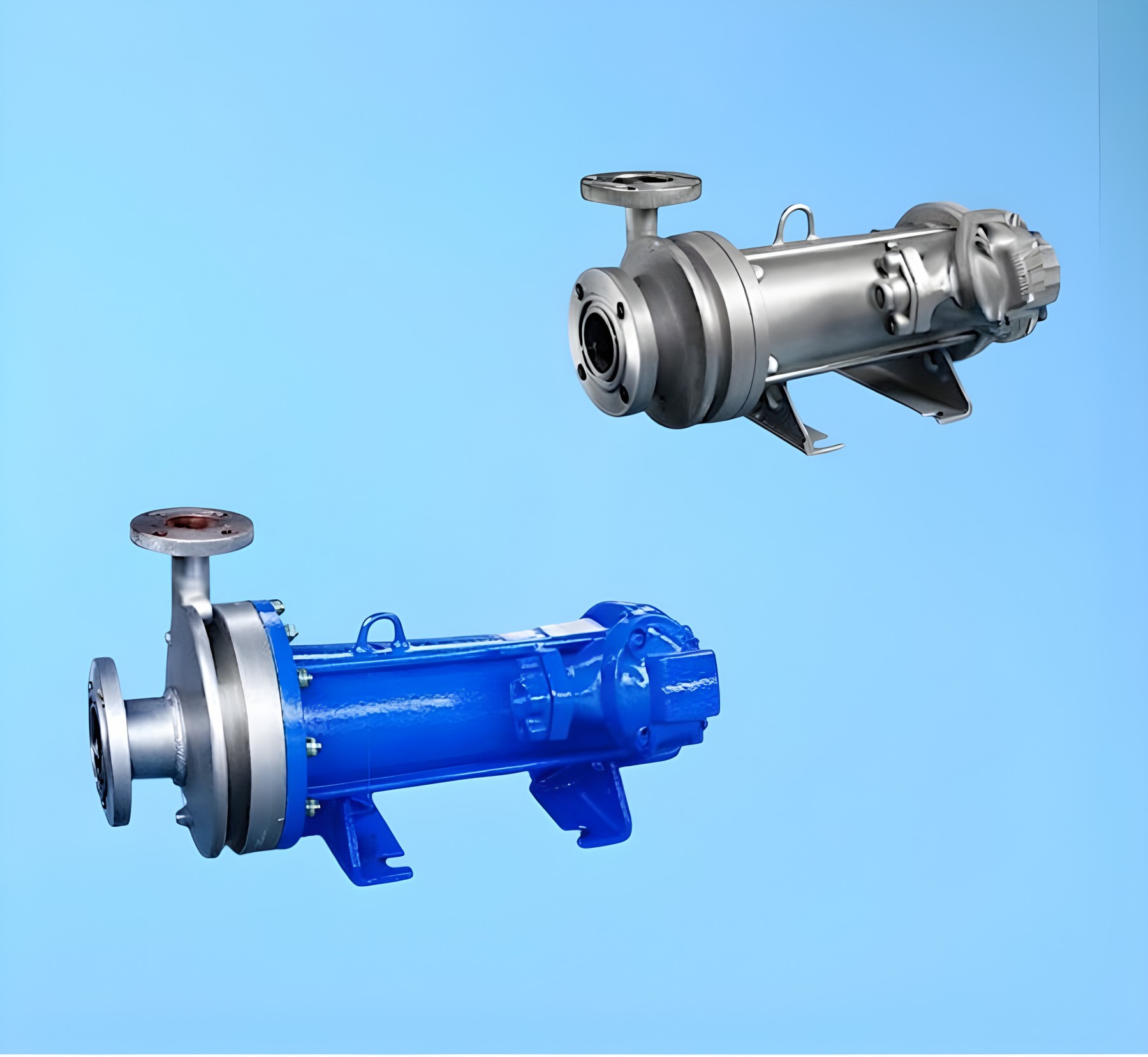

Насос ХМ2/30-К5

Назначение
Консольный центробежный химический насос типа ХМ2/30-К5 предназначен для перекачивания химически агрессивных жидкостей (кислот, щелочей, растворов солей), нефтепродуктов и технических жидкостей с плотностью до 1500 кг/м³, кинематической вязкостью до 30×10⁻⁶ м²/с (30 сСт), температурой от –30 °C до +120 °C, содержащих твёрдые включения объёмной концентрацией до 0,1% и размером частиц до 0,2 мм. Индекс «ХМ» указывает на химическое исполнение для агрессивных сред малой производительности, «К5» — на консольную конструкцию с компактными габаритами.

Область применения

лабораторные и опытно-промышленные установки;
химическая и фармацевтическая промышленность (дозирование реагентов);
гальванические цеха малой мощности;
системы циркуляции агрессивных сред в исследовательских центрах;
производство красителей, полимеров, микроудобрений;
объекты с требованиями к коррозионной стойкости оборудования при малой подаче и повышенном напоре.

Технические характеристики

Параметр	Значение
Модель	ХМ2/30-К5
Тип насоса	Консольный центробежный, одноступенчатый, горизонтальный, химический
Подача (номинальная), Q	2 м³/ч
Напор (номинальный), H	30 м
Частота вращения, n	3000 об/мин
Номинальная мощность электродвигателя	1,1 кВт
КПД насоса (ориентировочно)	35–45 %
Допустимый кавитационный запас, NPSH	1,5–2,5 м
Давление на входе, не более	0,25 МПа
Температура перекачиваемой среды	от –30 °C до +120 °C
Плотность перекачиваемой среды, не более	1500 кг/м³
Кинематическая вязкость, не более	30×10⁻⁶ м²/с (30 сСт)
Объёмная концентрация твёрдых фракций, не более	0,1 %
Размер твёрдых частиц, не более	0,2 мм
Диаметр входного патрубка	25–32 мм (по исполнению)
Диаметр выходного патрубка	20–25 мм (по исполнению)
Диаметр рабочего колеса	~130–150 мм
Тип уплотнения вала	Торцевое механическое / сальниковое (по исполнению)
Материал проточной части	12Х18Н9ТЛ (хромоникелевая коррозионно-стойкая сталь литьевая)
Класс защиты электродвигателя	IP54 / IP55
Климатическое исполнение	У3, Т2, ХЛ2 (по заказу)

Габаритные и весовые характеристики

Параметр	Значение
Габариты упаковки (Д×Ш×В)	420 × 275 × 330 мм
Габариты агрегата (насос + электродвигатель + рама)	420 × 275 × 330 мм
Масса агрегата в сборе	38 кг
Масса упаковки	~5–10 кг (зависит от комплектации)

Примечание: Компактные габариты и малая масса агрегата делают насос пригодным для монтажа в стеснённых условиях, на мобильных установках и в лабораторных комплексах. Габариты агрегата совпадают с габаритами упаковки, что характерно для поставки в сборе на общей раме.

Конструктивное исполнение

Насос ХМ2/30-К5 выполнен по классической консольной схеме с химическим исполнением:

Корпус — спиральный, с горизонтальным разъёмом, оснащён входным и выходным патрубками малого диаметра с фланцами или резьбовыми соединениями;
Рабочее колесо — закрытого типа, диаметром ~130–150 мм, с лопатками из стали 12Х18Н9ТЛ, оптимизированными для работы с агрессивными средами при малой подаче и повышенном напоре;
Вал — из коррозионно-стойкой стали, консольно закреплён, установлен на подшипниках качения, рассчитан на работу при 3000 об/мин;
Уплотнение вала — торцевое механическое (основное исполнение) или сальниковое (по спецзаказу);
Материалы проточной части — литьевая хромоникелевая сталь 12Х18Н9ТЛ, обеспечивающая высокую коррозионную стойкость к большинству кислот, щелочей и солевых растворов;
Привод — электродвигатель асинхронный трёхфазный или однофазный, мощностью 1,1 кВт, установлен на общей компактной раме с насосом.

Рабочая характеристика (типовая)

Подача, м³/ч	Напор, м	КПД, %	Потребляемая мощность, кВт
1,0	34	32	~0,8
1,5	32	40	~1,0
2,0	30	44	~1,1
2,5	27	41	~1,2
3,0	22	35	~1,3

Рекомендация: Насос следует эксплуатировать в диапазоне 1,5–2,5 м³/ч для обеспечения оптимального КПД и минимизации кавитационных явлений. При перекачивании сред с плотностью >1000 кг/м³ мощность электродвигателя должна быть пересчитана.

Требования к монтажу и эксплуатации

Монтаж:

Установка на ровное, виброизолированное основание с обязательной центровкой валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение трубопроводов малого диаметра без перекосов и напряжений на патрубках;
Установка запорной арматуры на всасывающей и напорной линиях, обратного клапана на напоре, фильтра на всасывании (для защиты от частиц >0,2 мм);
Для торцевого уплотнения — подвод затворной жидкости (при необходимости) согласно схеме;
Заземление электродвигателя и проверка направления вращения (по стрелке на корпусе);
При массе агрегата 38 кг монтаж может выполняться вручную одним оператором с соблюдением техники безопасности.

Эксплуатация:

Запуск насоса только при полностью заполненной проточной части и открытом запорном органе на напоре;
Контроль давления на входе (не ниже допустимого для предотвращения кавитации при NPSH=1,5–2,5 м);
Регулярный контроль температуры подшипников (не более +70 °C), вибрации и герметичности уплотнения;
Для агрессивных сред — обязательный контроль совместимости материала 12Х18Н9ТЛ с перекачиваемой жидкостью;
При наличии абразивных примесей — контроль концентрации и размера частиц;
Плановое техническое обслуживание: замена смазки подшипников, проверка износа рабочего колеса и уплотнения.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов (зависит от агрессивности среды и режима работы)
Факторы снижения ресурса: работа «на сухую», кавитация, абразивные примеси сверх допустимых (концентрация >0,1%, размер >0,2 мм), коррозия при неправильном подборе материала, перегрев подшипников, вибрация из-за нарушения центровки
Признаки критического износа: падение напора и производительности, повышенная вибрация и шум, утечки через уплотнение вала, перегрев корпуса, характерный «кавитационный треск»
Рекомендация: при плановом ремонте проводить диагностику рабочего колеса, уплотнения, подшипников и состояния проточной части; для насосов с торцевым уплотнением — замена комплекта уплотнения при каждом капитальном ремонте

Оплата и Доставка в Москве

Характеристики

Q Подача,(м3/ч)	2
H Напор,(м)	30
Мощность,(кВт)	1.1
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	-30...+120
Плотность: не более,(кг/м^3)	1500
Вязкость: не более,(м^2/с)	30х10^-6
Объемная концентрация твердых фракций: не более,(%)	0,1
Содержание твердых фракций размером: не более,(мм)	0,2
Габариты упаковки (дли;шир;выс) (мм)	420;275;330
Материал проточной части	Хромоникелевая сталь 12Х18Н9ТЛ
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	420х275х330
Вес агрегата,(кг)	38
