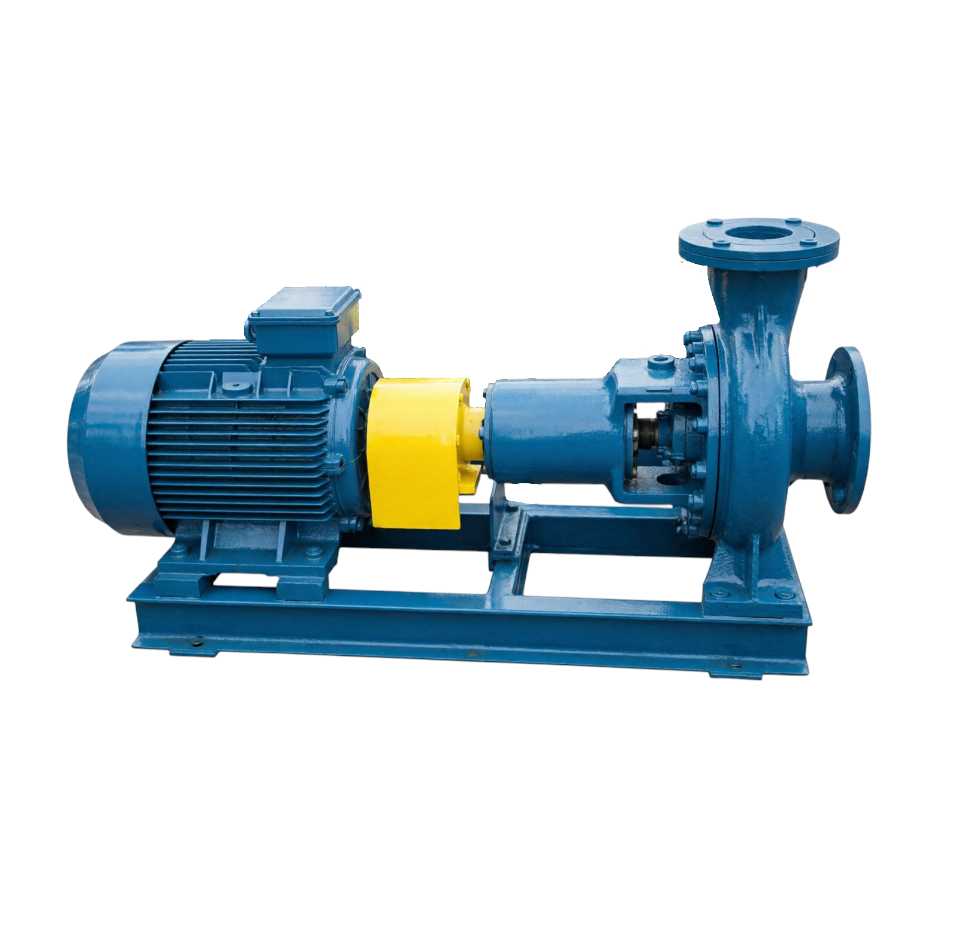

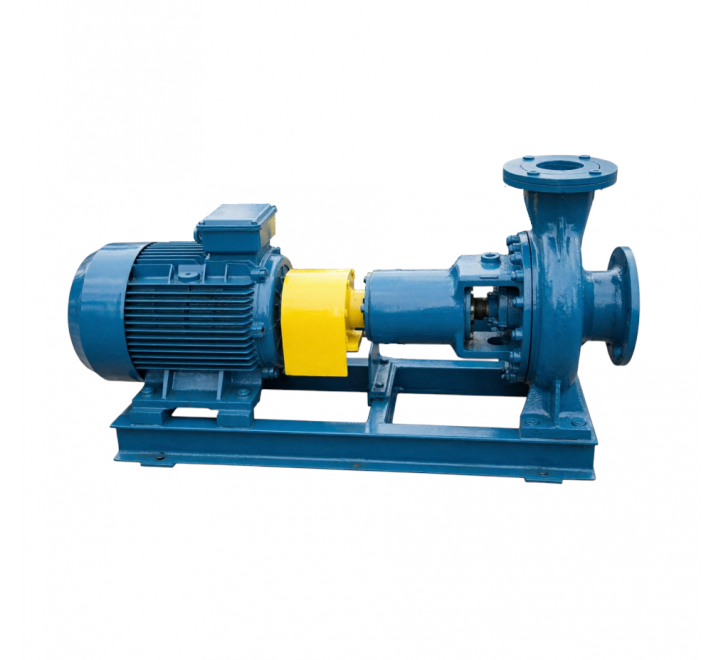

Насос Х250-200-315

Назначение
Консольный центробежный насос типа Х250-200-315 предназначен для перекачивания химически агрессивных жидкостей (кислот, щелочей, растворов солей), нефтепродуктов и технических жидкостей с плотностью до 1800 кг/м³, температурой от –40 °C до +120 °C, содержащих механические примеси размером до 0,2 мм и концентрацией до 0,1% по массе. Отсутствие индекса «Т» в маркировке указывает на базовое исполнение из коррозионно-стойких сталей (12Х18Н10Т, 08Х18Н10Т) для работы с большинством агрессивных сред средней агрессивности.

Область применения

химическая и нефтехимическая промышленность;
металлургическое производство;
гальванические цеха и травильные отделения;
системы очистки сточных вод большой производительности;
производство удобрений, красителей, полимеров;
объекты с требованиями к коррозионной стойкости оборудования при высокой подаче.

Технические характеристики

Параметр	Значение
Модель	Х250-200-315
Тип насоса	Консольный центробежный, одноступенчатый, горизонтальный
Подача (номинальная), Q	500 м³/ч
Напор (номинальный), H	32 м
Частота вращения, n	1450 об/мин
КПД насоса (ориентировочно)	75–83 %
Допустимый кавитационный запас, NPSH	3,0–5,0 м
Давление на входе, не более	0,25 МПа
Температура перекачиваемой среды	от –40 °C до +120 °C
Плотность перекачиваемой среды	до 1800 кг/м³
Диаметр входного патрубка	250 мм
Диаметр выходного патрубка	200 мм
Диаметр рабочего колеса	315 мм
Тип уплотнения вала	Торцевое механическое / сальниковое (по исполнению)
Материал проточной части	12Х18Н10Т / 08Х18Н10Т / 10Х17Н13М2Т (по заказу)
Класс защиты электродвигателя	IP54 / IP55
Климатическое исполнение	У3, Т2, ХЛ2 (по заказу)

Габаритные и весовые характеристики

Параметр	Значение
Габариты насоса (Д×Ш×В)	1890 × 840 × 985 мм
Габариты агрегата (насос + электродвигатель + рама)	1890 × 840 × 985 мм
Масса насоса (без электродвигателя)	540 кг
Масса агрегата в сборе	1520 кг
Масса упаковки	~100–150 кг (зависит от комплектации)

Примечание: Указанные габариты агрегата совпадают с габаритами упаковки, что характерно для поставки насоса в сборе с электродвигателем на общей раме в транспортной таре. Значительная масса агрегата обусловлена установкой электродвигателя мощностью ~90–132 кВт для обеспечения подачи 500 м³/ч при напоре 32 м.

Конструктивное исполнение

Насос Х250-200-315 выполнен по классической консольной схеме:

Корпус — спиральный, с горизонтальным разъёмом, оснащён входным (250 мм) и выходным (200 мм) патрубками с фланцами по ГОСТ 12815-80;
Рабочее колесо — закрытого типа, диаметром 315 мм, с лопатками, оптимизированными для работы с высокой производительностью (500 м³/ч) при умеренном напоре;
Вал — из коррозионно-стойкой стали, установлен на подшипниках качения, рассчитан на работу при 1450 об/мин с минимальной вибрацией;
Уплотнение вала — торцевое механическое (основное исполнение) или сальниковое (по спецзаказу);
Материалы проточной части — в зависимости от исполнения: 12Х18Н10Т (для большинства кислот и щелочей), 10Х17Н13М2Т (для серной кислоты, хлоридов), титановые сплавы (для особо агрессивных сред);
Привод — электродвигатель асинхронный трёхфазный, мощностью ~90–132 кВт (подбирается по характеристике и плотности среды), установлен на общей раме с насосом.

Рабочая характеристика (типовая)

Подача, м³/ч	Напор, м	КПД, %	Потребляемая мощность, кВт
300	38	72	~75
400	35	79	~88
500	32	83	~100
600	27	80	~112
700	20	72	~125

Рекомендация: Насос следует эксплуатировать в диапазоне 400–600 м³/ч для обеспечения оптимального КПД и минимизации кавитационных явлений. При перекачивании сред с плотностью >1000 кг/м³ мощность электродвигателя должна быть пересчитана.

Требования к монтажу и эксплуатации

Монтаж:

Установка на ровное, виброизолированное основание с обязательной центровкой валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение трубопроводов без перекосов и напряжений на патрубках; компенсация температурных расширений обязательна;
Установка запорной арматуры на всасывающей и напорной линиях, обратного клапана на напоре;
Для торцевого уплотнения — подвод затворной жидкости (при необходимости) согласно схеме;
Заземление электродвигателя и проверка направления вращения (по стрелке на корпусе);
При массе агрегата 1520 кг обязательно применение грузоподъёмных механизмов грузоподъёмностью не менее 2500 кг, траверс и сертифицированных строп;
Проверка жёсткости основания: прогиб рамы под нагрузкой не должен превышать 0,1 мм/м.

Эксплуатация:

Запуск насоса только при полностью заполненной проточной части и открытом запорном органе на напоре;
Контроль давления на входе (не ниже допустимого для предотвращения кавитации);
Регулярный контроль температуры подшипников (не более +70 °C), вибрации и герметичности уплотнения;
Для агрессивных сред — обязательный контроль водно-химического режима и совместимости материалов с перекачиваемой жидкостью;
Плановое техническое обслуживание: замена смазки подшипников, проверка износа рабочего колеса и уплотнения, контроль центровки валов.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов (зависит от агрессивности среды и режима работы)
Факторы снижения ресурса: работа «на сухую», кавитация, абразивные примеси сверх допустимых, коррозия при неправильном подборе материала, перегрев подшипников, вибрация из-за нарушения центровки, работа на режимах с низкой производительностью
Признаки критического износа: падение напора и производительности, повышенная вибрация и шум, утечки через уплотнение вала, перегрев корпуса, характерный «кавитационный треск», увеличение потребляемой мощности
Рекомендация: при плановом ремонте проводить диагностику рабочего колеса, уплотнения, подшипников и состояния проточной части; для насосов с торцевым уплотнением — замена комплекта уплотнения при каждом капитальном ремонте; при высокой подаче (500 м³/ч) рекомендуется периодический вибромониторинг и контроль эрозионного износа входных кромок лопаток

Разрез насоса Х250-200-315 Т.

Доставка Х250-200-315 осуществляется по всей территории страны.

Характеристики

Q Подача,(м3/ч)	500
H Напор,(м)	32
n Частота вращен,(об/мин)	1450
Габариты упаковки (дли;шир;выс) (мм)	1890;840;985
Габариты агрегата,(мм)	1890840985
Вес насоса,(кг)	540
Вес агрегата,(кг)	1520
