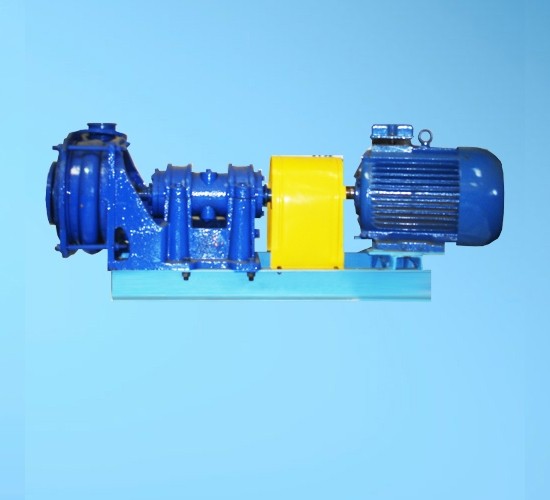

Насос Х200-150-500 Т.

Назначение
Консольный центробежный насос типа Х200-150-500 Т предназначен для перекачивания химически агрессивных жидкостей (кислот, щелочей, растворов солей), нефтепродуктов и технических жидкостей с плотностью до 1800 кг/м³, температурой от –40 °C до +120 °C, содержащих механические примеси размером до 0,2 мм и концентрацией до 0,1% по массе. Буква «Т» в маркировке указывает на исполнение из коррозионно-стойких материалов (обычно сталь 12Х18Н10Т, 10Х17Н13М2Т или титановые сплавы) для работы в агрессивных средах.

Область применения

химическая и нефтехимическая промышленность;
металлургическое производство;
гальванические цеха и травильные отделения;
системы очистки сточных вод;
производство удобрений, красителей, полимеров;
объекты с требованиями к коррозионной стойкости оборудования и повышенному напору.

Технические характеристики

Параметр	Значение
Модель	Х200-150-500 Т
Тип насоса	Консольный центробежный, одноступенчатый, горизонтальный
Подача (номинальная), Q	315 м³/ч
Напор (номинальный), H	80 м
Частота вращения, n	2900 об/мин
КПД насоса (ориентировочно)	70–80 %
Допустимый кавитационный запас, NPSH	4,5–6,5 м
Давление на входе, не более	0,25 МПа
Температура перекачиваемой среды	от –40 °C до +120 °C
Плотность перекачиваемой среды	до 1800 кг/м³
Диаметр входного патрубка	200 мм
Диаметр выходного патрубка	150 мм
Диаметр рабочего колеса	500 мм
Тип уплотнения вала	Торцевое механическое / сальниковое (по исполнению)
Материал проточной части	12Х18Н10Т / 10Х17Н13М2Т / титан (по заказу)
Класс защиты электродвигателя	IP54 / IP55
Климатическое исполнение	У3, Т2, ХЛ2 (по заказу)

Габаритные и весовые характеристики

Параметр	Значение
Габариты насоса (Д×Ш×В)	2150 × 690 × 835 мм
Габариты агрегата (насос + электродвигатель + рама)	2150 × 690 × 835 мм
Масса насоса (без электродвигателя)	465 кг
Масса агрегата в сборе	1790 кг
Масса упаковки	~100–150 кг (зависит от комплектации)

Примечание: Значительная масса агрегата (1790 кг) обусловлена установкой электродвигателя повышенной мощности (~160–200 кВт) для обеспечения напора 80 м при частоте вращения 2900 об/мин. Габариты агрегата совпадают с габаритами упаковки, что характерно для поставки насоса в сборе на общей раме в транспортной таре.

Конструктивное исполнение

Насос Х200-150-500 Т выполнен по классической консольной схеме:

Корпус — спиральный, с горизонтальным разъёмом, оснащён входным и выходным патрубками с фланцами по ГОСТ 12815-80;
Рабочее колесо — закрытого типа, диаметром 500 мм, с лопатками, оптимизированными для создания повышенного напора (80 м) при высокой производительности;
Вал — из коррозионно-стойкой стали, усиленной конструкции для работы при 2900 об/мин и высоких радиальных нагрузках, установлен на подшипниках качения;
Уплотнение вала — торцевое механическое (основное исполнение) или сальниковое (по спецзаказу);
Материалы проточной части — в зависимости от исполнения: 12Х18Н10Т (для большинства кислот и щелочей), 10Х17Н13М2Т (для серной кислоты, хлоридов), титановые сплавы (для особо агрессивных сред);
Привод — электродвигатель асинхронный трёхфазный, мощностью ~160–200 кВт (подбирается по характеристике), установлен на общей усиленной раме с насосом.

Рабочая характеристика (типовая)

Подача, м³/ч	Напор, м	КПД, %	Потребляемая мощность, кВт
200	92	68	~145
250	87	75	~160
315	80	79	~175
380	70	76	~190
450	55	68	~205

Рекомендация: Насос следует эксплуатировать в диапазоне 250–400 м³/ч для обеспечения оптимального КПД и минимизации кавитационных явлений. При работе на напоре 80 м критически важен контроль давления на входе.

Требования к монтажу и эксплуатации

Монтаж:

Установка на ровное, виброизолированное основание с обязательной центровкой валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение трубопроводов без перекосов и напряжений на патрубках;
Установка запорной арматуры на всасывающей и напорной линиях, обратного клапана на напоре;
Для торцевого уплотнения — подвод затворной жидкости (при необходимости) согласно схеме;
Заземление электродвигателя и проверка направления вращения (по стрелке на корпусе);
При массе агрегата 1790 кг обязательно применение грузоподъёмных механизмов грузоподъёмностью не менее 3000 кг, траверс и сертифицированных строп;
Проверка жёсткости основания: прогиб рамы под нагрузкой не должен превышать 0,1 мм/м.

Эксплуатация:

Запуск насоса только при полностью заполненной проточной части и открытом запорном органе на напоре;
Контроль давления на входе (не ниже допустимого для предотвращения кавитации при напоре 80 м);
Регулярный контроль температуры подшипников (не более +70 °C), вибрации и герметичности уплотнения;
Для агрессивных сред — обязательный контроль водно-химического режима и совместимости материалов с перекачиваемой жидкостью;
Плановое техническое обслуживание: замена смазки подшипников, проверка износа рабочего колеса и уплотнения, контроль центровки валов.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов (зависит от агрессивности среды и режима работы)
Факторы снижения ресурса: работа «на сухую», кавитация (особенно критична при напоре 80 м), абразивные примеси сверх допустимых, коррозия при неправильном подборе материала, перегрев подшипников, вибрация из-за нарушения центровки, работа на режимах с низкой производительностью
Признаки критического износа: падение напора и производительности, повышенная вибрация и шум, утечки через уплотнение вала, перегрев корпуса, характерный «кавитационный треск», увеличение потребляемой мощности
Рекомендация: при плановом ремонте проводить диагностику рабочего колеса, уплотнения, подшипников и состояния проточной части; для насосов с торцевым уплотнением — замена комплекта уплотнения при каждом капитальном ремонте; при работе на повышенном напоре рекомендуется периодический вибромониторинг

Разрез насоса Х200-150-500 Т.

Оплата и Доставка в Москве

Характеристики

Q Подача,(м3/ч)	315
H Напор,(м)	80
n Частота вращен,(об/мин)	2900
Габариты упаковки (дли;шир;выс) (мм)	2150;690;835
Габариты агрегата,(мм)	2150х690х835
Вес насоса,(кг)	465
Вес агрегата,(кг)	1790
