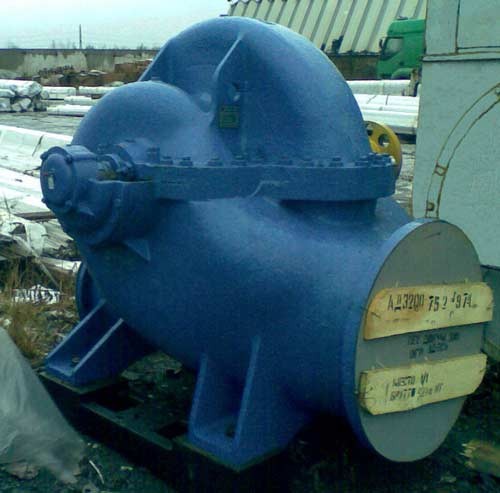

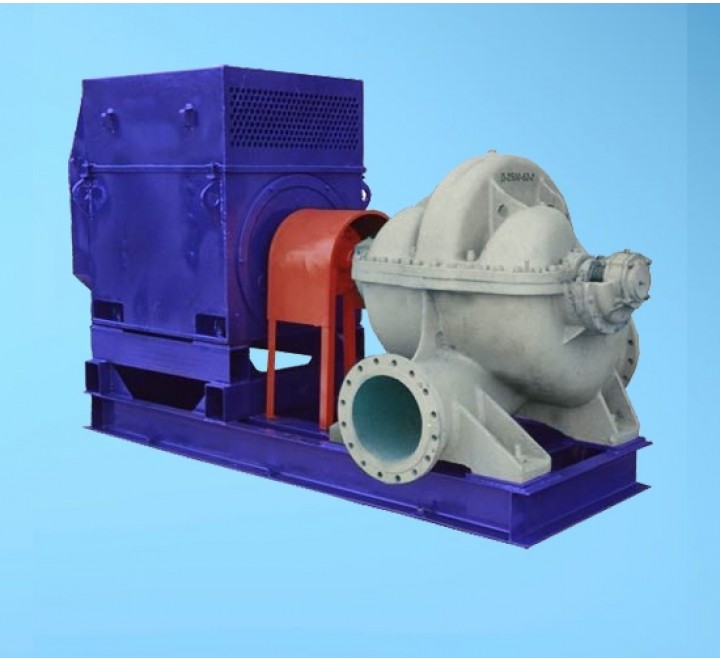

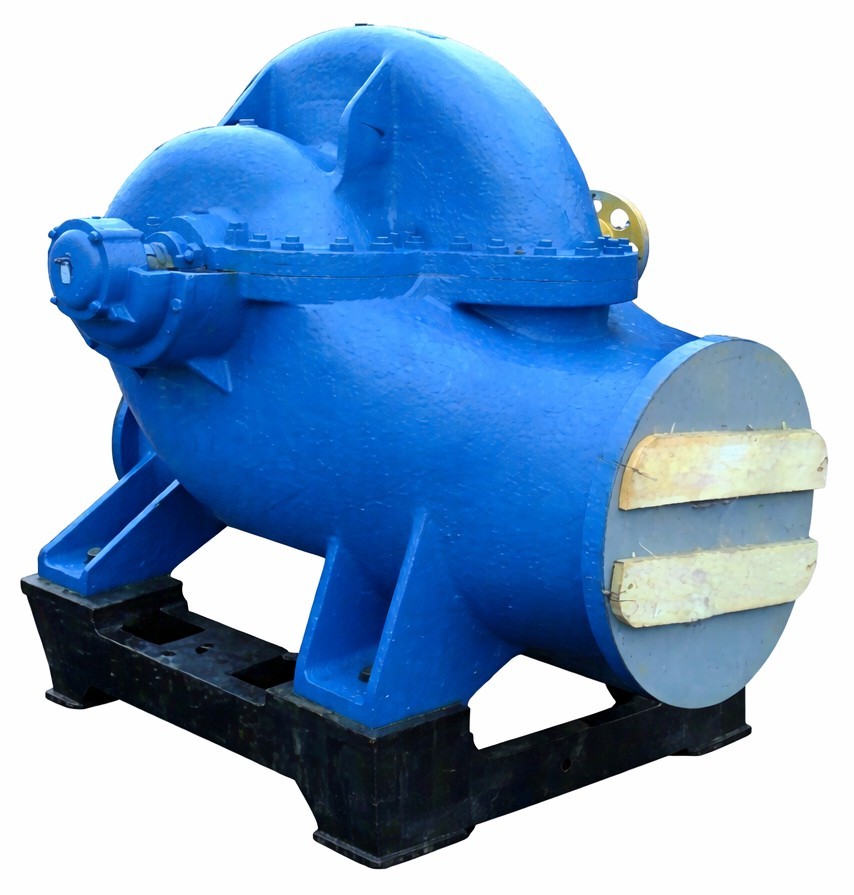

Насос Д3200-33-2; Д3200-33а-2; Д3200-33б-2

Добавить отзыв

816 000 руб.

* Обязательные поля

816 000 руб.

Описание

Подробности

Насос двустороннего входа Д3200-33-2

Насос Д3200-33-2

Насос Д3200-33-2 – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Насос действует по принципу преобразования механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

Насос Д3200-33-2 из-за наличия двустороннего рабочего колеса и двустороннего подвода жидкости имеют хорошую всасывающую способность и кавитационные качества.

Насос Д3200-33а-2

Насос Д3200-33а-2 – отличается от насоса Д3200-33-2 подрезкой рабочего колеса  где из-за уменьшенного диаметра, ставится электродвигатель меньших мощностей и поэтому параметры подачи и напора становятся меньше. Такая необходимость существует если нет подходящего по характеристикам насоса. Так же таким образом достигается экономия электроэнергии.



Насос Д3200-33б-2

Насос Д3200-33б-2 –  отличается от насоса Д3200-33-2 подрезкой рабочего колеса  где из-за уменьшенного диаметра, ставится электродвигатель меньших мощностей и поэтому параметры подачи и напора становятся меньше. И от насоса Д3200-33а-2 еще больше подрезкой

Назначение насосов  Д3200-33-2, Д3200-33а-2, Д3200-33б-2

Предназначен для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой до 85 ºС, с содержанием твердых включений, не превышающих по массе 0,05%, с максимальным размером их 0,2 мм, микротвердостью не более 6,5 МПа (650 кгс/мм2).

Насос Д3200-33-2 предназначен для водного хозяйства и жкх (водозабор, водоснабжение), для нефтегазовой отрасли, для теплоэнергетики, а также для металлургии, горнодобывающей промышленности и пожаротушения.





     Особенности конструкции насосов Д3200-33-2, Д3200-33а-2, Д3200-33б-2

Материал основных деталей насоса Д3200-33-2, Д3200-33а-2, Д3200-33б-2:  чугун СЧ 20 или СЧ 25; вала - сталь 45.

Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отключения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора имеются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил. Двойные сальниковые уплотнения надежно предотвращают протекание по валу.



Условное обозначение:

Д3200-33а-2 У4, где :

Д - насос двустороннего входа
3200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
33 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса.
У4 - климатическое исполнение и категория размещения.



График рабочих зависимостей Д3200-33-2, Д3200-33а-2, Д3200-33б-2 (1000 об/мин)







Оплата и Доставка в Москве



Характеристики

Характеристики

Q Подача (м3/ч) 3200
H Напор (м) 33
Мощность 110; 132; 160; 315; 400
n Частота вращен. (об/мин) 750/1000
Потребляемая мощность, (кВт) 135/350
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 3445х1760х1800
Температура рабочей жидкости: от С до С до 95 С
Плотность: не более кг/куб. м 1100
Вязкость: не более кв.м/с 36сСт
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Материал проточной части Чугун
Вес агрегата 4000
Вес насоса,(кг) 2700
