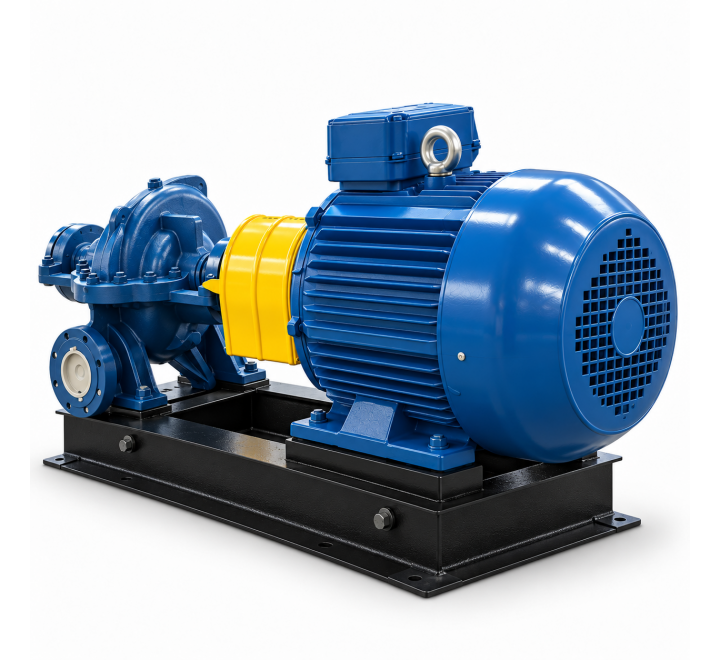

Насос Д200-36

Добавить отзыв

Осталось только 10

77 000 руб.

Short Description

-
77 000 руб.

Описание

Подробности

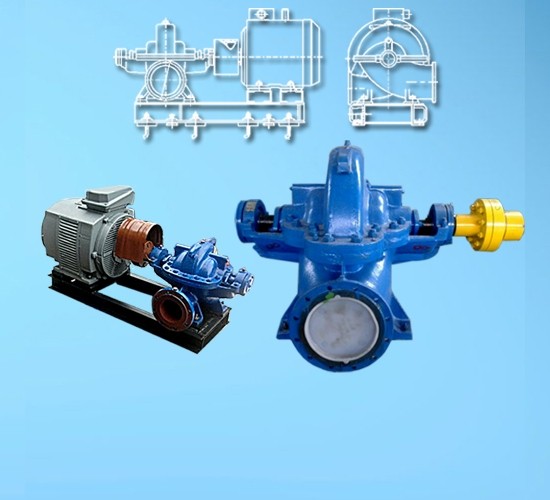

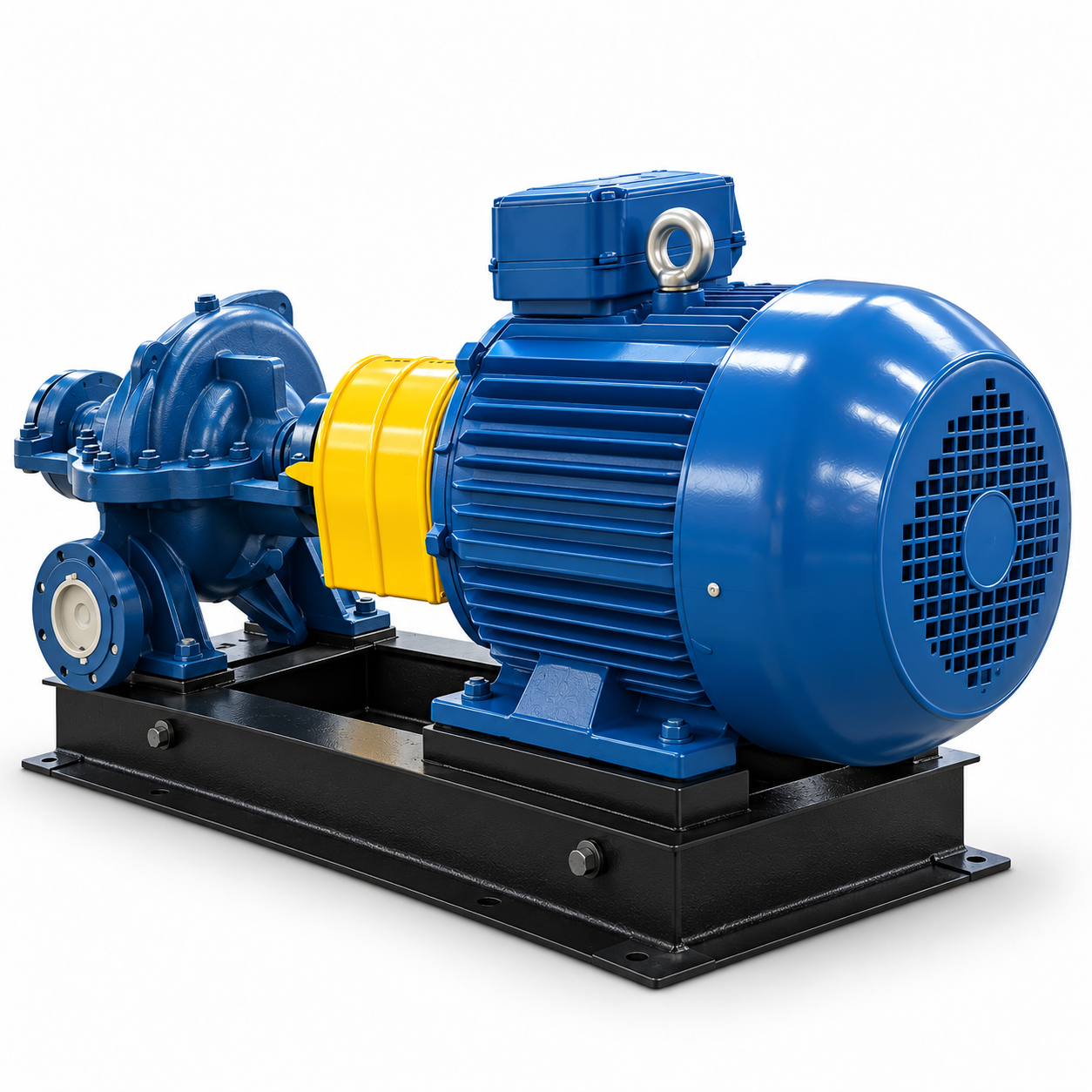

Насос двустороннего входа Д200-36

Насос Д200-36

Насос серии Д200-36 – это горизонтальный центробежный насос двустороннего хода с полуспиральным подводом жидкости и спиральным отводом. Он предназначен для перекачивания химически активных жидкостей и воды с температурой до 950С.

Насосы Д200-36 используют в следующих сферах:

  • жилищно-коммунального хозяйства;
  • нефтегазовой отрасли;
  • металлургических предприятиях;
  • теплоэнергетике;
  • системах пожаротушения;
  • горнодобывающей отрасли.

Насос Д200-36 отличается высоким уровнем надежности, большим рабочим ресурсом и износоустойчивостью.

Конструктивные особенности насосов Д200-36

Насос Д200-36 состоит из следующих основных комплектующих частей:

  • рабочее колесо;
  • корпус;
  • вал;
  • узлы уплотнения;
  • подшипниковые опоры;
  • крышка.

Уплотнения вала насоса Д200-36 выполняют сальниковыми. При этом для создания гидравлического затвора к герметичному кольцу подводят жидкость по каналу к самой крышке насоса. Вал упирается в два подшипника качения, которые не требуют охлаждения и смазываются консистентной смазкой. Для передачи кинетической энергии от электродвигателя к насосу используют специальную упругую муфту. Вал насосного агрегата изготавливают из легированной стали, а корпус и рабочее колесо из чугуна. За счет особенного расположения напорного и всасывающего патрубков насоса, его ремонт можно производить без отсоединения трубопроводов и демонтажа электродвигателя.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:

Например: 1Д200-90 а-т-А-Е-У 2, где :

1 - порядковый номер модификации насоса
Д - насос двустороннего входа
200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м - увеличенный.
т - тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
А - исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б - рабочее колесо из бронзы
Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
У2 - климатическое исполнение и категория размещения.

График рабочих зависимостей Д200-36

Габаритные и присоединительные размеры насоса Д200-36

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В B1 Н H1 Н2 Н3 А1 А2 А3 h
Д200-36 830 458 510 З00 З40 160 З40 160 800 373 620 З50 224 162 430 260 260 З5
Тип насоса Размеры в мм Р, МПа Масса, кг
D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Вх /вых
Д 200-36 260 225 202 150 235 200 178 125 18 18 З2 8 8 10 0,6/0,6 240

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 2900
H Напор (м) 90
Q Подача (м3/ч) 200
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Плотность: не более кг/куб. м 1100
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Кавитационный запас 4,3 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 830х800х620
Вес агрегата 730
Потребляемая мощность, (кВт) 35
Вес насоса,(кг) 240
