Насос Д160-112

Добавить отзыв

282 809 руб.

* Обязательные поля

282 809 руб.

Описание

Подробности

Насос двустороннего входа Д160-112

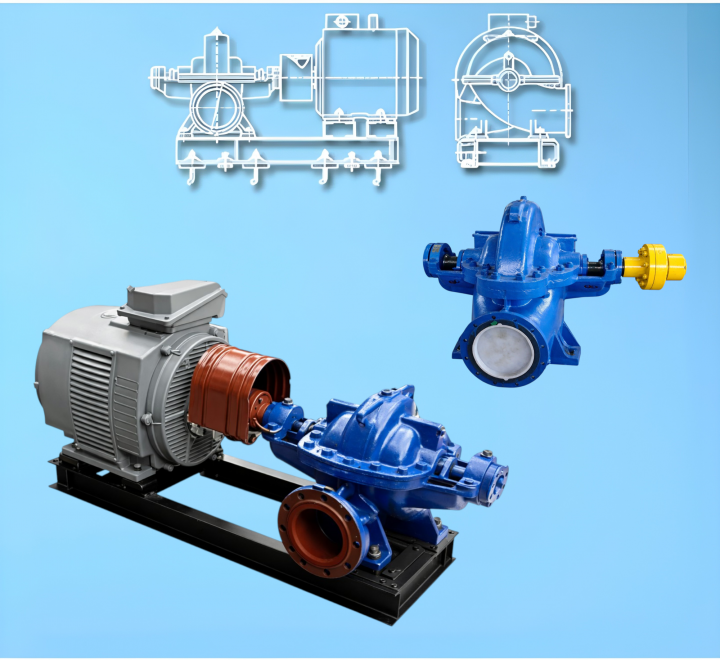

Насос Д160-112

Насос Д160-112 – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Насос действует по принципу преобразования механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода. Насос Д160-112 из-за наличия двустороннего рабочего колеса и двустороннего подвода жидкости имеют хорошую всасывающую способность и кавитационные качества.

Насос Д160-112а

Насос Д160-112а – отличается от насоса Д160-112 подрезкой рабочего колеса, где для снижения показателей, в главную очередь по напору, уменьшают диаметр рабочего колеса. Обточка рабочего колеса, помимо уменьшения показателей напора, уменьшает значение подачи, а также увеличивает КПД оборудования. Из-за уменьшенного диаметра колеса ставятся электродвигатели меньших мощностей. Таким образом достигается экономия электроэнергии. Необходимость использования насоса с подрезанным рабочим колесом существует если нет подходящего по характеристикам насоса. Насос Д160-112а, насос с первой обточкой колеса. Диаметр колеса, в отличие от "номинального" Д160-112, уменьшен, примерно, на 10%.

Насос Д160-112б

Насос Д160-112б – отличается от насоса Д160-112 подрезкой рабочего колеса, где из-за уменьшенного диаметра, ставится электродвигатель меньших мощностей и поэтому параметры подачи и напора становятся меньше. А от насоса Д160-112а еще больше подрезкой. Насос Д160-112б, насос со второй обточкой колеса. Диаметр колеса, в отличие от "номинального" Д160-112, уменьшен, примерно, на 15%.

Назначение насосов Д160-112, Д160-112а, Д160-112б

Предназначен для перекачивания воды и химически активных нетоксичных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм. Насос Д160-112 предназначен для водного хозяйства и ЖКХ (водозабор, водоснабжение), для нефтегазовой отрасли, для теплоэнергетики, а также для металлургии, горнодобывающей промышленности и пожаротушения.

 Особенности конструкции насосов Д160-112, Д160-112а, Д160-112б

Материал основных деталей насоса Д160-112, Д160-112а, Д160-112б: чугун СЧ 20 или СЧ 25; вала - сталь 45. Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отключения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора имеются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил. Двойные сальниковые уплотнения надежно предотвращают протекание по валу.

Условное обозначение:

Насос Д160-112а/4-т У2, где:

  •  Д – насос двухстороннего входа;
  • 160 - подача (м3/ч);
  • 112 - напор (м);
  • а - индекс обточки рабочего колеса ("а" - первая обточка, "б" - вторая обточка);
  • 4 - количество полюсов электродвигателя, количество оборотов в минуту (2 - 2900 об/мин, 4 - 1450 об/мин, 6 - 980 об/мин);
  • т - тип уплотнения вала (без обозначения или "с" - сальниковое уплотнение вала, "т" или "5" торцевое исполнение вала);
  • У - климатическое исполнение;
  • 2 - категория размещения.

График рабочих зависимостей Д160-112, Д160-112а, Д160-112б (1450 об/мин)

Рабочие характеристики насосов Д160-112/4

График рабочих зависимостей Д160-112, Д160-112а, Д160-112б (2900 об/мин)

Рабочие характеристики насосов Д160-112/2

Оплата и Доставка в Москве

Характеристики

Характеристики

n Частота вращен. (об/мин) 1500; 3000
Мощность 11, 15, 55, 75, 90
H Напор (м) 112
Q Подача (м3/ч) 160
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 1760*640*905
Температура рабочей жидкости: от С до С от -40 до +95°С
Плотность: не более кг/куб. м 1100
Вязкость: не более кв.м/с 60*10⁻⁶
Объемная концентрация твердых фракций: не более % 0,05
Содержание твердых фракций размером: не более мм 0,2
Кавитационный запас 4,8 м
Материал проточной части Чугун
Габариты насоса,(мм) 790*640*555
Вес агрегата 467
Потребляемая мощность, (кВт) 10,5; 75
Производительность 80; 160
Вес насоса,(кг) 200
