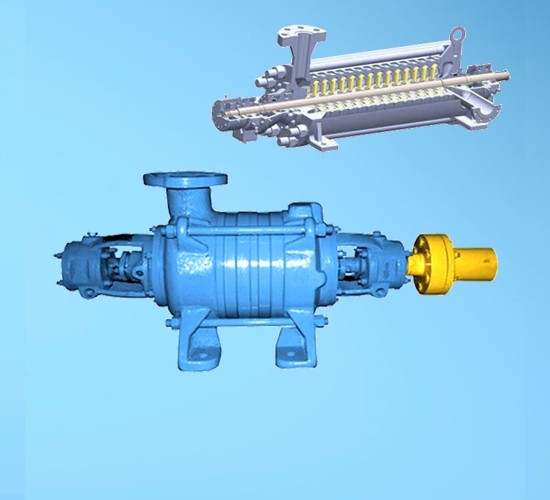

Насос ЦНСГ13-245

Насосы типа ЦНСГ (центробежные насосы секционные) с количеством секции от 2 до 10 изготавливаются с диапазоном подач от 13 до 850 м3/час и напором от 44 до 1300 м.вод.ст. для решения различных задач. Предназначены для перекачки нейтральной воды с температурой до +105°С. Используются в системах холодного и горячего водоснабжения зданий. В частности, насосное оборудование типа ЦНСГ может использоваться при откачке воды из каменноугольных шахт. Кроме того, насосы типа ЦНСГ находят применение в системах повышения давления в контурах холодной воды, а также для получения большого давления для других жидкостей.

Структура условного обозначения

ЦНСГ13-245:

ЦНС - центробежный насос, секционный;

Г - предназначен для перекачивания воды с температурой до 105°С;

13 - подача, м³/ч;

245 - напор, м.

Устройство насоса

Насос ЦНС105-147

Габаритные размеры

Насос ЦНС105-147

Агрегат	Электродвигатель, кВт/ ^_об_/мин	Размеры, мм
Агрегат	Электродвигатель, кВт/ ^_об_/мин	L	B₁	B₂	h	h₂	L₁	L₂	L₃	L₄	L₅	B₃	l₁	l₂	b
ЦНСГ13-245	22/3000	1194	230	420	200	230	550	345	440	400	530	350	80	80	74

Характеристики

Q Подача (м3/ч)	13
H Напор (м)	245
Мощность	22
n Частота вращен. (об/мин)	3000
Потребляемая мощность, (кВт)	17,7
Габариты агрегата,(мм)	1839Х450Х640
Температура рабочей жидкости: от С до С	45-105
Плотность: не более кг/куб. м	700-1050
Вязкость: не более кв.м/с	1,5х10^-4
Объемная концентрация твердых фракций: не более %	0,1
Содержание твердых фракций размером: не более мм	0,1
Кавитационный запас	3
Материал проточной части	Серый чугун СЧ 20
Габариты насоса,(мм)	1194х440х430
Вес агрегата	549
Вес насоса,(кг)	292
Габариты упаковки (дли;шир;выс) (мм)	1839;450;640
