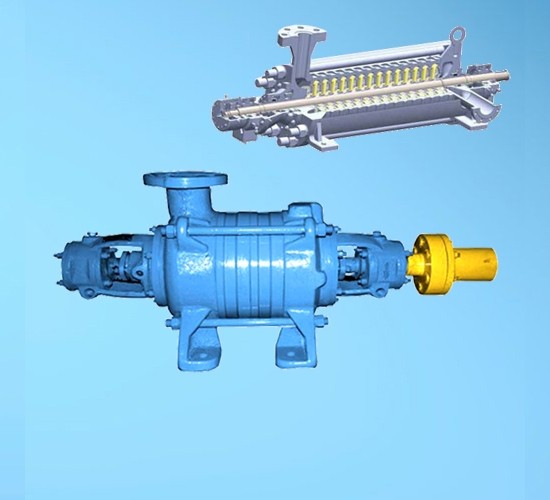

Насос ЦНСГ13-210

Насосы типа ЦНСГ (центробежные насосы секционные) с количеством секции от 2 до 10 изготавливаются с диапазоном подач от 13 до 850 м3/час и напором от 44 до 1300 м.вод.ст. для решения различных задач. Предназначены для перекачки нейтральной воды с температурой до +105°С. Используются в системах холодного и горячего водоснабжения зданий. В частности, насосное оборудование типа ЦНСГ может использоваться при откачке воды из каменноугольных шахт. Кроме того, насосы типа ЦНСГ находят применение в системах повышения давления в контурах холодной воды, а также для получения большого давления для других жидкостей.

Структура условного обозначения

ЦНСГ13-210:

ЦНС - центробежный насос, секционный;

Г - предназначен для перекачивания воды с температурой до 105°С;

13 - подача, м³/ч;

210 - напор, м.

Устройство насоса

Насос ЦНС105-147

Габаритные размеры

Насос ЦНС105-147

Агрегат	Электродвигатель, кВт/ ^_об_/мин	Размеры, мм
Агрегат	Электродвигатель, кВт/ ^_об_/мин	L	B₁	B₂	h	h₂	L₁	L₂	L₃	L₄	L₅	B₃	l₁	l₂	b
ЦНСГ13-210	18,5/3000	1123	230	420	200	230	479	345	369	400	459	350	80	80	74

Характеристики

Q Подача,(м3/ч)	13
H Напор,(м)	210
Мощность,(кВт)	18.5
Потребляемая мощность,(кВт)	15,2
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	45-105
Плотность: не более,(кг/м^3)	700-1050
Вязкость: не более,(м^2/с)	1,5х10^-4
Объемная концентрация твердых фракций: не более,(%)	0,1
Содержание твердых фракций размером: не более,(мм)	0,1
Кавитационный запас,(м)	3
Габариты упаковки (дли;шир;выс) (мм)	1768;450;620
Материал проточной части	Серый чугун СЧ 20
Габариты насоса,(мм)	1123х440х430
Габариты агрегата,(мм)	1768Х450Х620
Вес насоса,(кг)	271
Вес агрегата,(кг)	494
