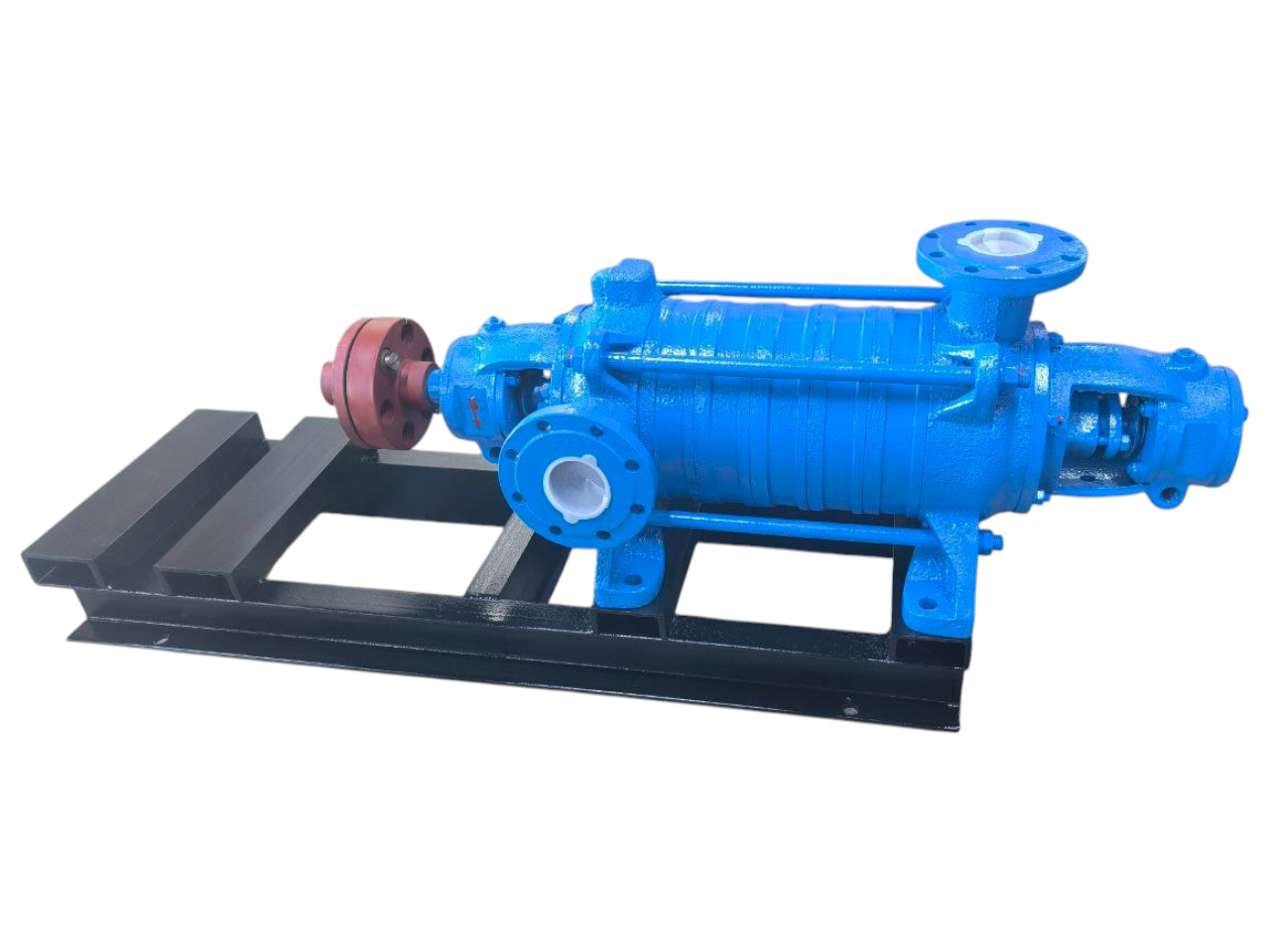

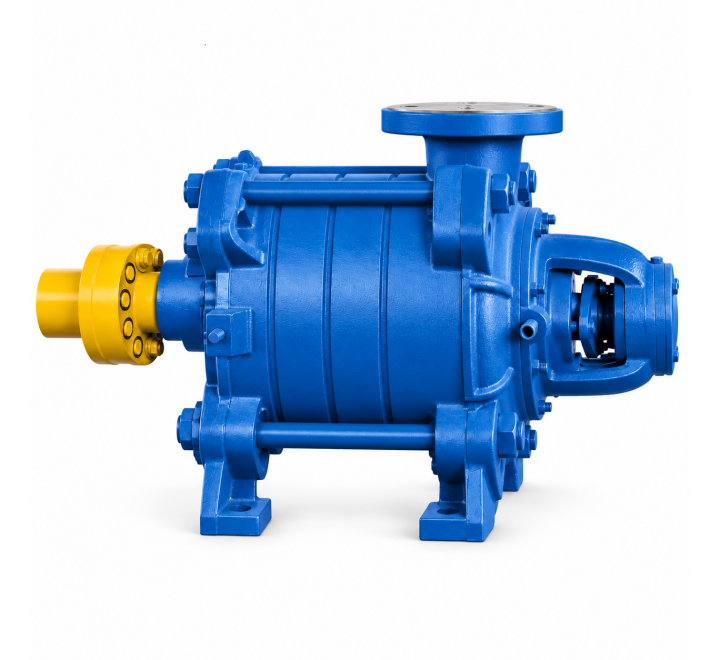

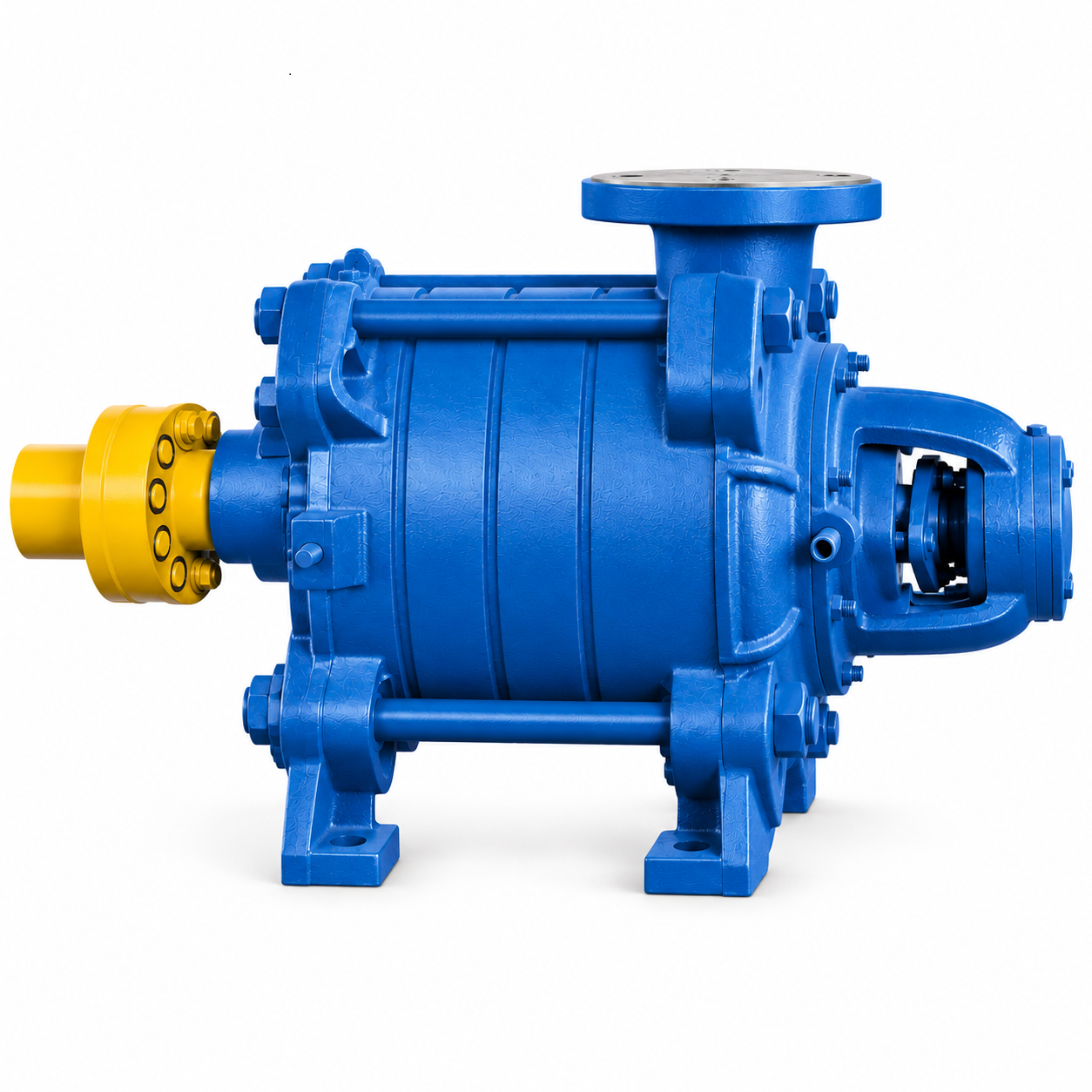

                                                                                Насос ЦНС38-132

Насосы типа ЦНС (центробежные насосы секционные) с количеством секции от 2 до 10 изготавливаются с диапазоном подач от 13 до 850 м3/час и напором от 44 до 1300 м.вод.ст. для решения различных задач.

Насос ЦНС 38-132 предназначен для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +45°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяется в системах холодного водоснабжения промышленных, административных и жилых объектов; в системах водоотлива каменноугольных шахт; в системах подачи воды в нефтеносные пласты.



                                                                                   Конструкция насоса



Основными конструктивными блоками насоса являются корпус и ротор.

К корпусу относятся крышки линий всасывания и нагнетания, направляющие аппараты, передний и задний кронштейны. Корпуса направляющих аппаратов, крышки всасывания и нагнетания стягиваются стяжными болтами.

Направляющий аппарат, кольцо (с уплотняющими кольцами) и рабочее колесо образуют секцию насоса. Стыки корпусов направляющих аппаратов уплотняются резиновыми кольцами, выполненными из маслобензостойкой резины.

Благодаря тому, что корпус насоса состоит из отдельных секций, имеется возможность, не меняя подачи, менять напор путем установки нужного числа рабочих колес и направляющих аппаратов с корпусами. При этом меняется только длина вала и стяжных шпилек.

Ротор насоса состоит из вала, на котором установлены рабочие колеса, кольцо, рубашка вала, дистанционная втулка, регулировочные кольца и диск разгрузки. Все детали на валу стягиваются гайкой ротора.

Опорами ротора служат два радиальных сферических подшипника, установленные в переднем и заднем кронштейнах по скользящей посадке, позволяющей ротору перемещаться в осевом направлении на величину "разбега" ротора.

Подшипниковые камеры уплотняются манжетами, установленными в крышках подшипников.

Кронштейн с наружной стороны закрыт крышкой, в которой смонтировано устройство контроля смещения ротора.

Места выхода вала из корпуса подшипников и камер уплотняются сальником.

                                                              Принцип работы насоса ЦНС


Работа насоса основана на взаимодействии лопаток вращающегося рабочего колеса и перекачиваемой жидкости.Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей центробежной силы жидкость от центра колеса перемещается к внешнему выходу, а освободившееся пространство вновь заполняется жидкостью, поступающей из всасывающей трубы под действием создаваемого разрежения.

Выйдя из рабочего колеса первой секции, жидкость поступает в каналы направляющего аппарата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда - в третье рабочее колесо с увеличенным давлением, созданным во второй секции и т.д.

Вышедшая из последнего рабочего колеса жидкость через направляющий аппарат поступает в крышку нагнетания и из нее в нагнетательный трубопровод.

Во время работы насоса, вследствие давления воды на неравные по площади боковые поверхности рабочих колес, возникает осевое усилие, которое стремится сместить ротор насоса в сторону всасывания.

Для уравновешивания осевого усилия в насосе предусмотрено разгрузочное устройство, состоящее из диска разгрузки, кольца и втулки разгрузки и дистанционной втулки.

Жидкость из последней ступени проходит через кольцевой зазор между втулкой разгрузки и дистанционной втулкой и давит на диск разгрузки с усилием, равным сумме усилий, действующих на рабочие колеса, но направленным в сторону нагнетания. Ротор насоса оказывается уравновешенным, равенство усилий устанавливается автоматически.

Выходящая из разгрузочной камеры жидкость охлаждает сальник со стороны нагнетания.

Сальник со стороны всасывания омывается жидкостью, поступающей под давлением из всасывающего трубопровода. Жидкость, проходя по рубашке вала через сальниковую набивку, предупреждает засасывание воздуха в насос и одновременно охлаждает сальник. Большая часть жидкости проходит через зазор между рубашкой вала и втулкой гидрозатвора в полость всасывания, часть проходит между рубашкой вала и сальником со стороны всасывания, охлаждая его, остальная часть выходит наружу через штуцер.

Затяжка сальника должна обеспечивать возможность просачивания перекачиваемой жидкости между валом и сальниковой набивкой наружу в количестве 5-15 л/ч. Меньшее количество свидетельствует об излишнем затягивании сальника, что увеличивает потери на трение и ускоряет износ рубашки вала и гайки ротора.

Ротор насоса приводится во вращение электродвигателем, присоединенным к насосу через упругую втулочно-пальцевую муфту, состоящую из двух полумуфт (насоса и электродвигателя) и пальцев с резиновыми втулками.

Направление вращения ротора насоса по часовой стрелке, если смотреть со стороны электродвигателя.

Насос и электродвигатель устанавливаются на общей фундаментной плите так, чтобы между полумуфтами оставался зазор 10 мм при роторе насоса, сдвинутом до отказа в сторону всасывания.

Перед эксплуатацией электродвигатель агрегата должен быть заземлен.

Насос ЦНС имеет возможность самовсасывания. Данное условие достигается за счет установки внутри насоса клапана.

 В составе насосного агрегата ЦНС, как правило, на насос устанавливают общепромышленные асинхронные электродвигатели. Чаще всего для этих целей применяется применяется трехфазный асинхронный двигатель с коротко замкнутым ротором.

 Насосы изготавливаются как с сальниковыми, так и с торцовыми уплотнениями.

Утечки через торцовые уплотнения - согласно технической документации на торцовые уплотнения.

 Опорные кронштейны насоса выполнены из чугуна, материал проточной части насосов ЦНС СЧ-20, Сталь 35Л, вал сталь 40х,направляющий аппарат, кольцо и корпус направляющего аппарата, втулка сальника - из прессматериала АГ-4В.

Уплотнение вала насоса осуществляется с помощью - сальниковой набивки сечением 10 мм.

 Насосы ЦНС стабильно и долговечно работают с подпором 2-6 м. При отсутствии подпора на входе, кавитация быстро разрушает эти быстроходные насосы. При установке их для перекачивания воды с температурой более 45°С необходимо повышать подпор на входе в насос.



Структура условного обозначения

ЦНС38-132:

ЦНС - центробежный насос, секционный;

38 - подача, м3/ч;

132 - напор, м.

                                                                                       Устройство насоса







                                                         Графические Характеристики насосов ЦНС,

                                                         испытанных в воде, плотностью 997 кг/м куб

                                                                при частоте вращения 2950 об/мин









Размеры и вес насоса ЦНС 38-132



число ступеней

N насоса, кВт

габаритные размеры насоса, ммLxBxH

М насоса, кг

габаритные размеры агрегата, ммLxBxH

M агрегата, кг

6

19,8

1123×450×430

259

1793×450×640

521

                                                                                             Габариты насоса ЦНС 38-132





                                                                            Габариты агрегата ЦНС 38-132



Характеристики

Характеристики

Q Подача (м3/ч) 38
H Напор (м) 132
Мощность 30
n Частота вращен. (об/мин) 3000
Потребляемая мощность, (кВт) 19,8
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 1793Х450Х640
Температура рабочей жидкости: от С до С 0-45
Плотность: не более кг/куб. м 700-1050
Вязкость: не более кв.м/с 1,5х10^-4
Объемная концентрация твердых фракций: не более % 0,1
Содержание твердых фракций размером: не более мм 0,1
Кавитационный запас 3,6м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1123х450х430
Вес агрегата 521
Вес насоса,(кг) 259
