Насос ЦНС180-85

Добавить отзыв

Осталось только 10

151 400 руб.
151 400 руб.

Описание

Подробности

Насос секционный ЦНС180-85

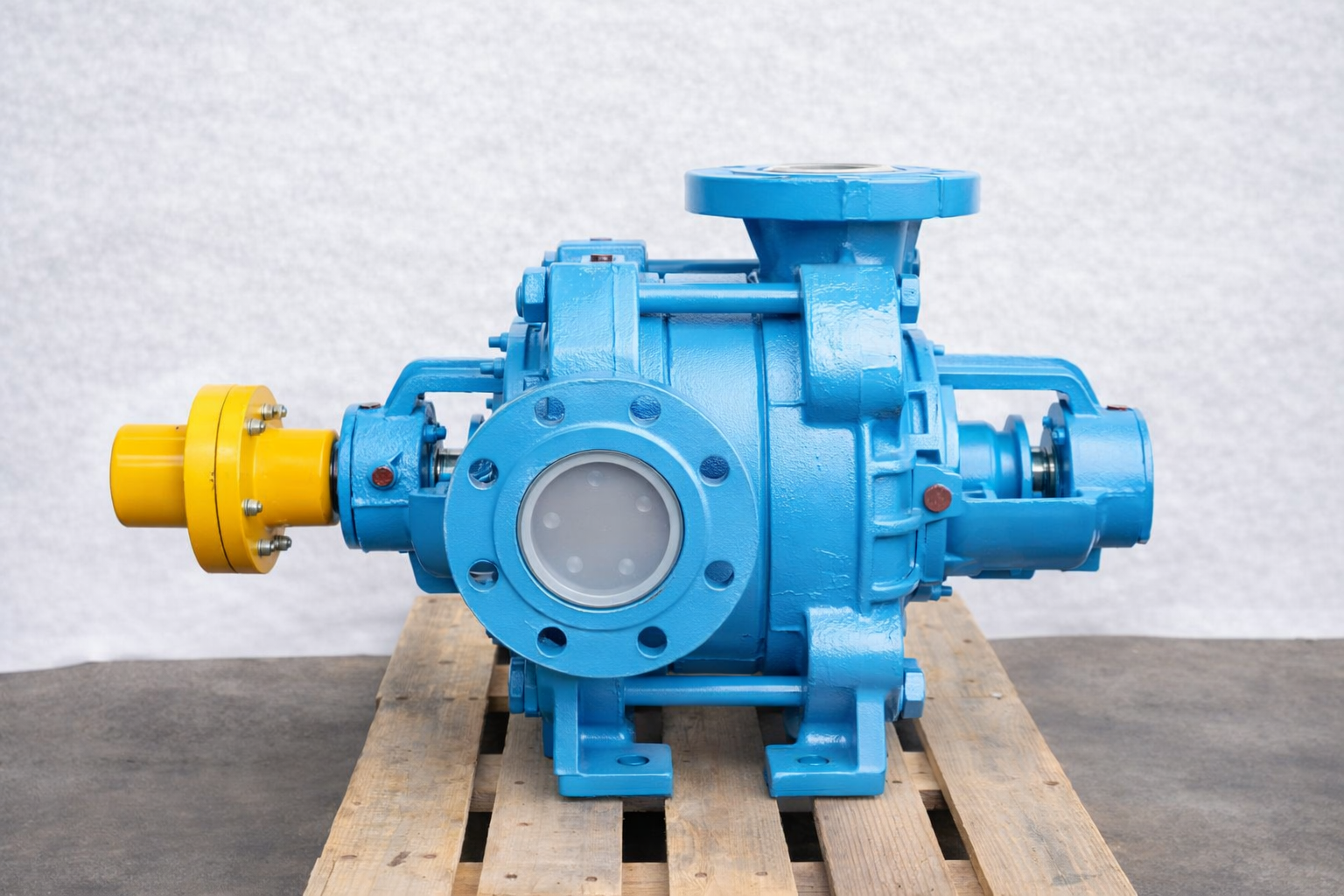

Насос ЦНС180-85

Насос ЦНС180-85 предназначен для работы в системах холодного и горячего водоснабжения с температурой до 1000С. Допускается незначительное содержание примесей в воде (не более 0,2% с max размером фракции до 0,2 мм). Кроме эксплуатации в системах водоснабжения агрегат может использоваться для:

  • забора воды из стволов угольных шахт;
  • создания давления в системах подачи воды с целью орошения и осушения.

Насос ЦНС180-85 обладает возможностью осуществлять самовсасывание за счет установки дополнительного клапана внутри агрегата.

Схема насоса ЦНС180-85

Схема насоса ЦНС 180-85

Схема насоса ЦНС 180-85

Конструктивные особенности насосов ЦНС180-85

Основными конструктивными элементами насосного агрегата является роторный вал и корпус.  В состав корпуса входят:

  • кронштейны, которые установлены сзади и спереди;
  • патрубки нагнетания и всасывания.
  • для соединения элементов корпуса в монолитную конструкцию используют стяжные болты.

Ротор насоса состоит из стального рабочего вала, на котором размещают лопасти, кольца для регулирования, рубашку, втулки различных типов и дисковую разгрузку. Опорой для вала служат два сферических подшипника. Они отвечают за осевое перемещение ротора на величину его допустимого разбега. С наружной стороны каждый кронштейн закрыт крышкой, где смонтированы датчики для контроля за положением ротора. Места выхода вала из корпуса подшипников и камер в обязательном порядке уплотняют сальниками.

Модульная конструкция корпуса позволяет насосу ЦНС180-85 изменения параметров подачи регулировать напор за счет установки требуемого количества рабочих колес.

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1500
H Напор (м) 85
Q Подача (м3/ч) 180
Температура рабочей жидкости: от С до С 0-45
Плотность: не более кг/куб. м 700-1050
Вязкость: не более кв.м/с 1,5х10^-4
Объемная концентрация твердых фракций: не более % 0,2
Содержание твердых фракций размером: не более мм 0,2
Кавитационный запас
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1125х690х715
Вес агрегата 1308
Потребляемая мощность, (кВт) 59
Вес насоса,(кг) 629
