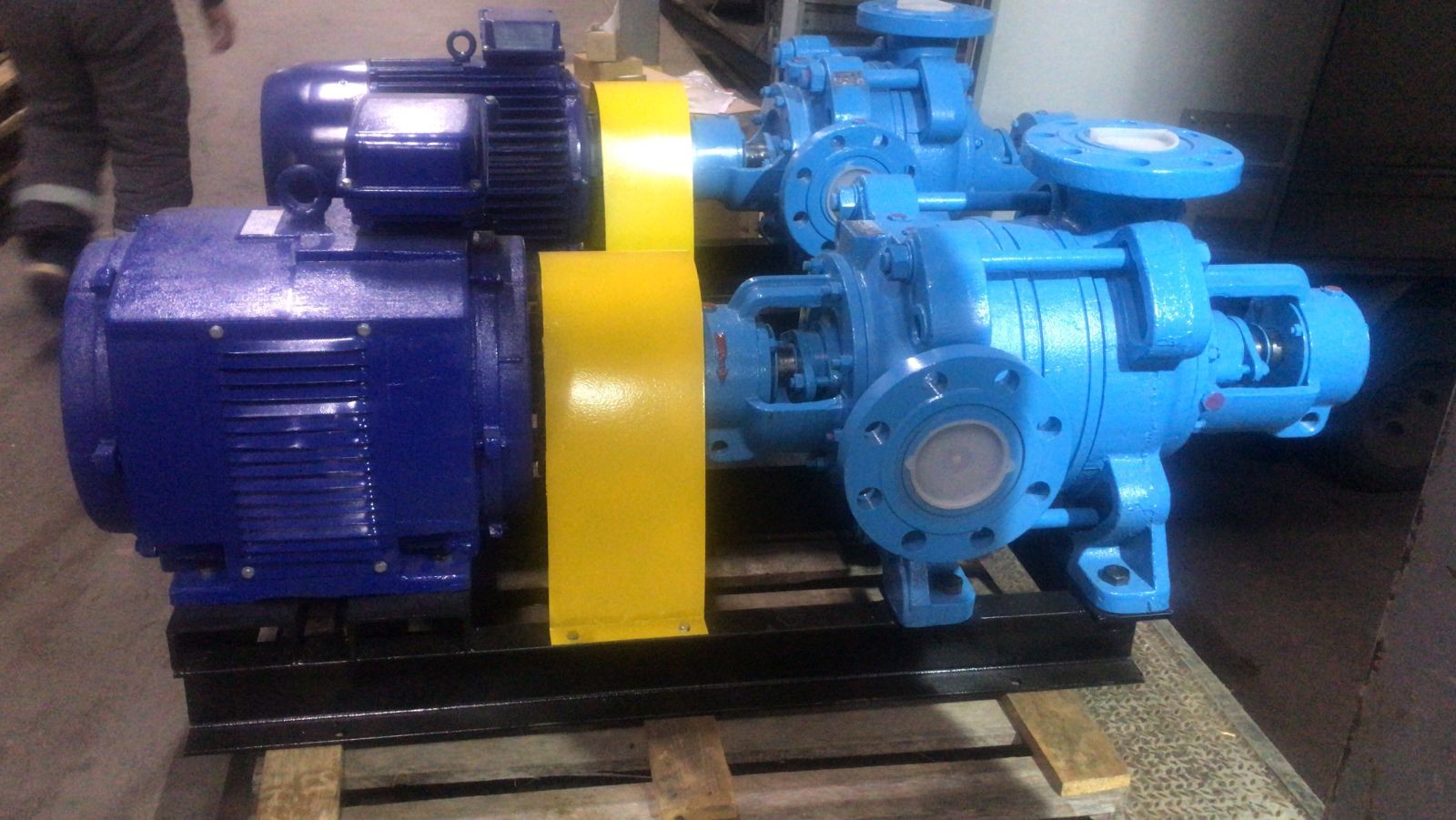

Насос секционный ЦНС105-147

Насос ЦНС105-147

Насосы типа ЦНС (центробежные насосы секционные) с количеством секции от 2 до 10 изготавливаются с диапазоном подач от 13 до 850 м3/час и напором от 44 до 1300 м.вод.ст. для решения различных задач. Предназначены для перекачки химически нейтральной воды. Используются в системах холодного и горячего водоснабжения зданий. В частности, насосное оборудование типа ЦНС может использоваться при откачке воды из каменноугольных шахт. Кроме того, насосы типа ЦНС находят применение в системах повышения давления в контурах холодной воды, а также для получения большого давления для других жидкостей.

Структура условного обозначения

ЦНС105-147:

ЦНС - центробежный насос, секционный;

105 - подача, м³/ч;

147 - напор, м.

Устройство насоса

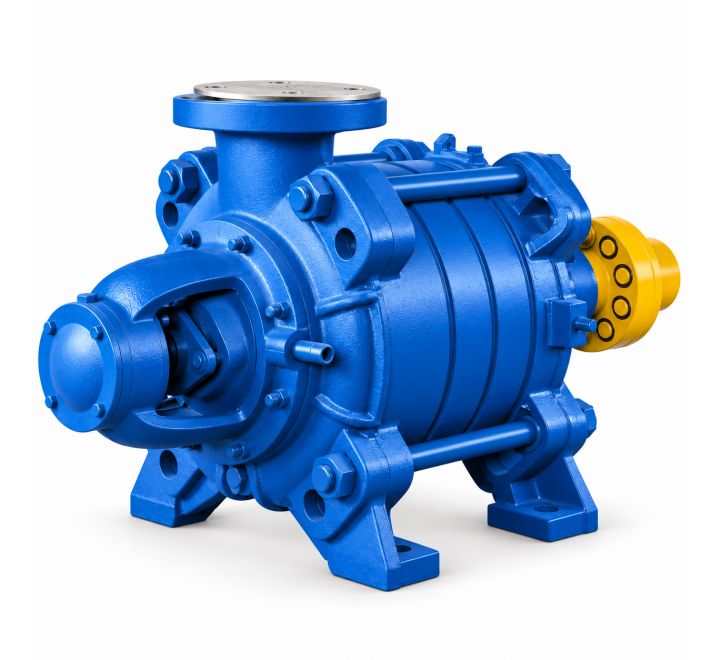

Насос ЦНС105-147

Характеристики

Q Подача,(м3/ч)	105
H Напор,(м)	147
Мощность,(кВт)	75
Потребляемая мощность,(кВт)	67
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	45-105
Плотность: не более,(кг/м^3)	700-1050
Вязкость: не более,(м^2/с)	1,5х10^-4
Объемная концентрация твердых фракций: не более,(%)	0,2
Содержание твердых фракций размером: не более,(мм)	0,2
Кавитационный запас,(м)	6м
Габариты упаковки (дли;шир;выс) (мм)	2093;620;930
Материал проточной части	Серый чугун СЧ 20
Габариты насоса,(мм)	1170х620х640
Габариты агрегата,(мм)	2093х595х860
Вес насоса,(кг)	518
Вес агрегата,(кг)	1126
