Насос ЦН400-105

Добавить отзыв

420 000 руб.

Short Description

-
420 000 руб.

Описание

Подробности

Насос двустороннего входа ЦН400-105

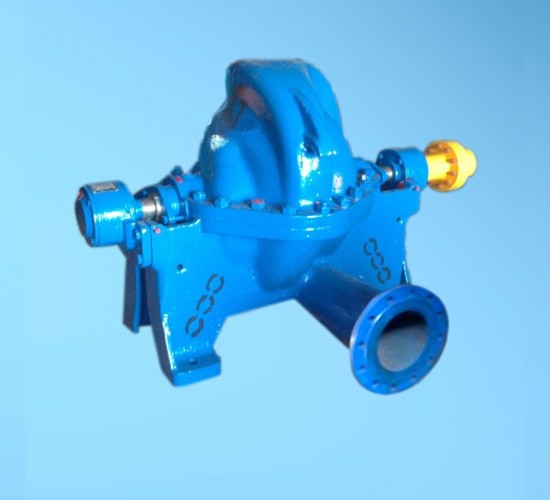

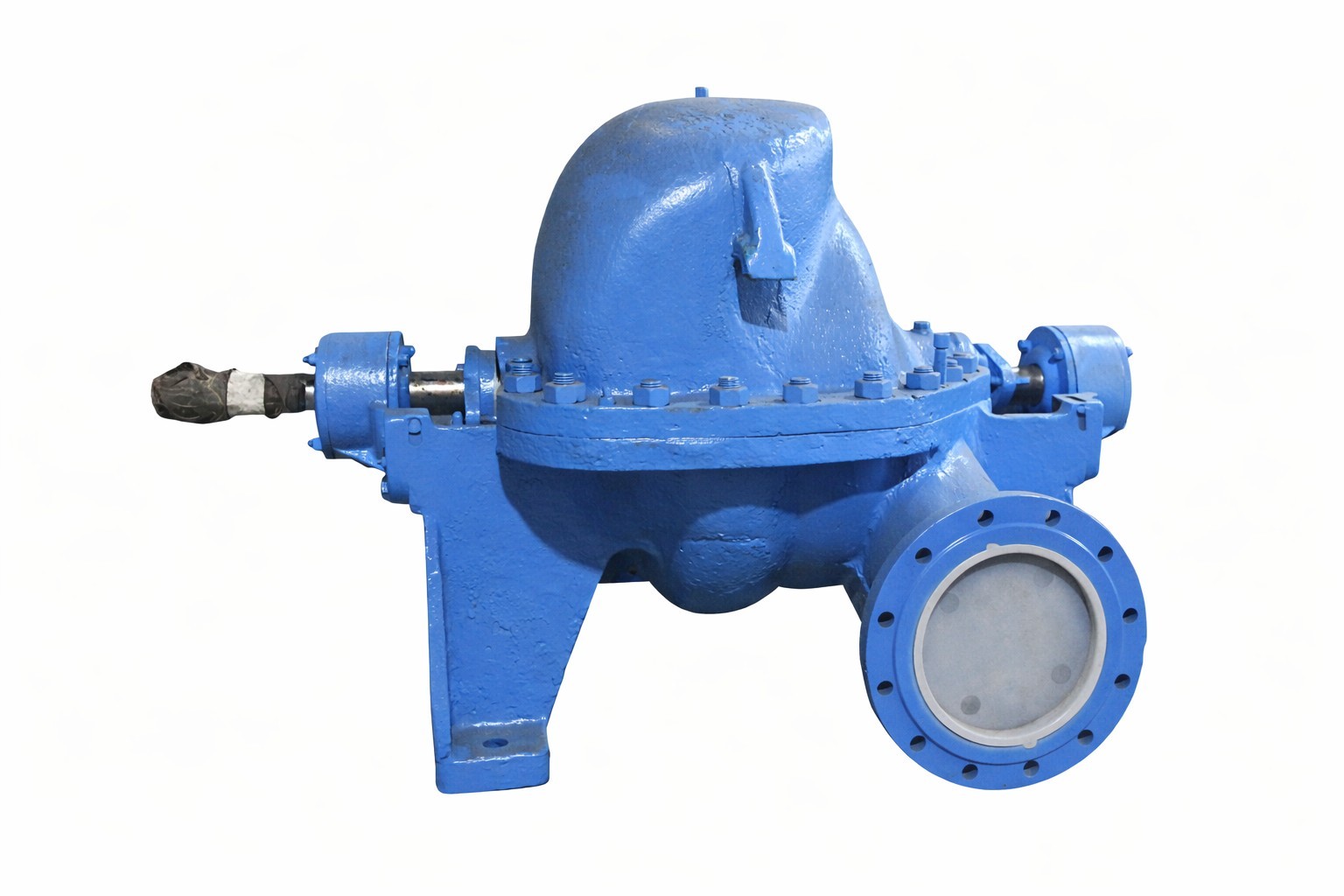

Насос ЦН400-105

Насосный агрегат ЦН400-105 (двухступенчатый спиральный насос) предназначены для эксплуатации в составе установок промышленного и городского водоснабжения. Он обладает узкой специализацией, поэтому их используют для:

  • перекачивания технической и питьевой воды с температурой до 1000С;
  • повышения и поддержания постоянного давления в системах водоснабжения, орошения, мелиорации.

Купить насосы ЦН400-105 можно для систем с рабочей жидкостью со сходными с водой параметрами. При этом уровень механических примесей не должен превышать 0,05% по объему и 0,2 мм по размеру.

Конструктивные особенности насосов ЦН400-105

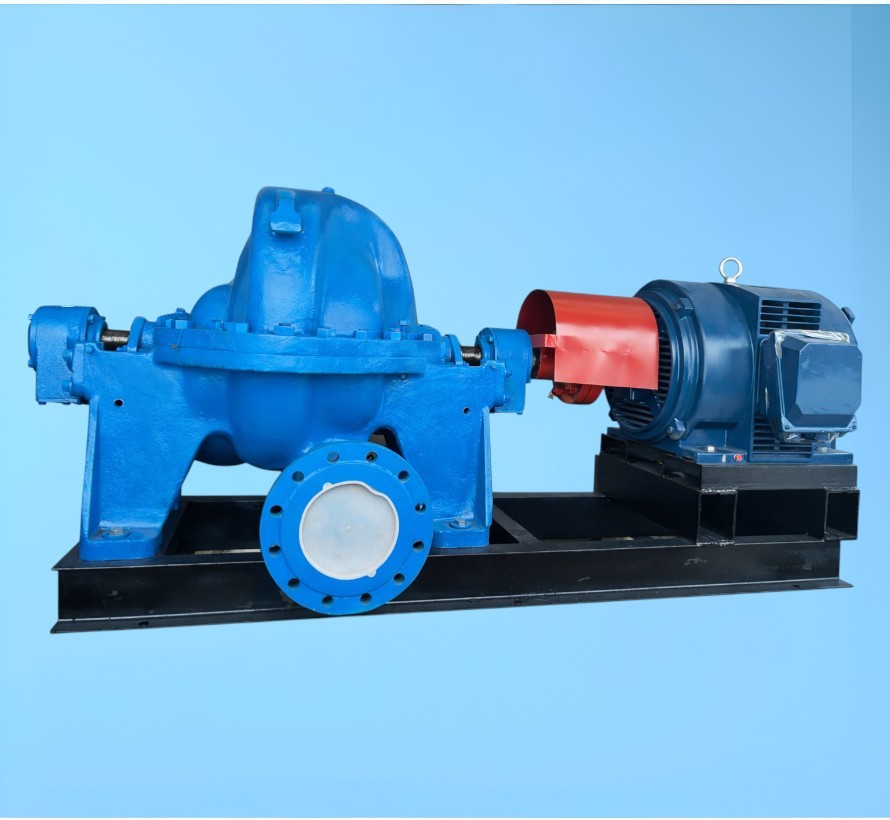

В состав насосного агрегата ЦН400-105 входит:

  • электродвигатель;
  • насос;
  • сварная рама или фундаментная плита;
  • соединительная муфта.

В качестве насоса используется горизонтальный центробежный агрегат с двумя ступенями и полуспиральным подводом. Рабочие колеса одностороннего хода выполнены в различных направлениях вращения: правое и левое. Напорный и всасывающий патрубки изготавливают в едином корпусе с направленностью в разные стороны от оси насоса.
Покупая насос ЦН400-105, следует знать, что в его состав входят следующие материалы:

  • Литой чугун. Используется для изготовления рабочих колес и крышки корпуса.
  • Специальный стойкий к коррозии сплав для производства уплотняющих элементов.
  • Легированная сталь для производства валов.

Купить насос ЦН400-105 означает приобрести надежный и производительный агрегат, который прослужит длительное время.

Условные обозначения:

Например: ЦН400-105а где,

Ц – центробежный;
Н – насос;
400 – номинальная подача, м3;
105 – номинальный напор, м;
а – первая обрезка рабочего колеса;

График рабочих зависимостей ЦН400-105

 Разрез насоса ЦН400-105

Основные детали насоса:

1-крышка подшипника, 2-корпус подшипника, 3-букса сальника, 4-кольцо сальника, 5-крышка корпуса насоса, 6-вал, 7-кольцо уплотняющее, 8-кольцо разъемное, 9-набивка сальника, 10-втулка защитная, 11-полумуфта насоса.

Габаритные и присоединительные размеры насоса ЦН400-105

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1500
Мощность 180
H Напор (м) 105
Q Подача (м3/ч) 400
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Кавитационный запас 4 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1550х1150х1000
Вес агрегата 3180
