Насос двустороннего входа ЦН1000-180а-3

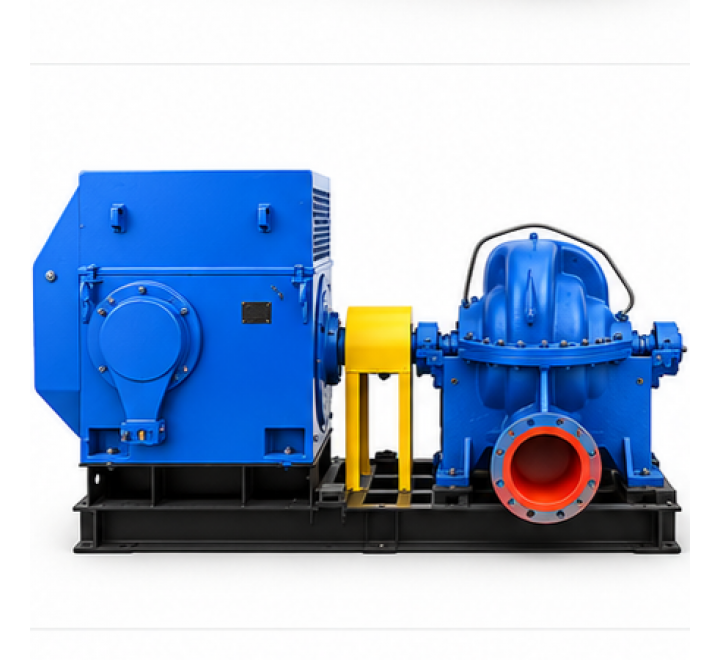

Насос ЦН1000-180а-3

Насос типа ЦН - центробежный, горизонтальный с полуспиральным подводом и спиральными отводами. Насосные агрегаты АЦН предназначены для эксплуатации на насосных установках городского и промышленного водоснабжения. Насосы ЦН обладают менее широким диапазоном параметров, чем насосы типа Д, поэтому применяются в конкретных целях.

Обозначение насоса ЦН1000-180а-3

  • Ц - центробежный
  • Н - насос
  • 1000 – номинальная подача
  • 180 – номинальный напор
  • а – первая обрезка рабочего колеса

Конструкция насоса ЦН1000-180а-3

Насос ЦН1000-180-3 – двухступенчатый с горизонтальным разъемом корпуса, с двумя рабочими колесами одностороннего входа. Входной и напорный патрубки расположены в нижней части корпуса и направлены в противоположные стороны горизонтально под углом 90 градусов к оси насоса, что обеспечивает возможность вскрытия, осмотра, ремонта и замены рабочих органов насоса без демонтажа электродвигателя и трубопроводов. Осевая сила насоса в основном уравновешена симметричным расположением входных отверстий рабочих колес, остающаяся неуравновешенной часть воспринимается шарикоподшипниками.

Из первой ступени во вторую жидкость поступает по внутреннему каналу

К монтажу и эксплуатации агрегатов должен допускаться квалифицированный персонал, знающий конструкцию насосов, обладающий опытом по эксплуатации, обслуживанию и ремонту оборудования и ознакомленный с паспортом изделия.

Габаритные и присоединительные размеры насоса ЦН1000-180а-3

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1500
H Напор (м) 155
Q Подача (м3/ч) 900
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Кавитационный запас 8 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1765х 1440х 1340
Вес агрегата 4600
Вес насоса,(кг) 2200
