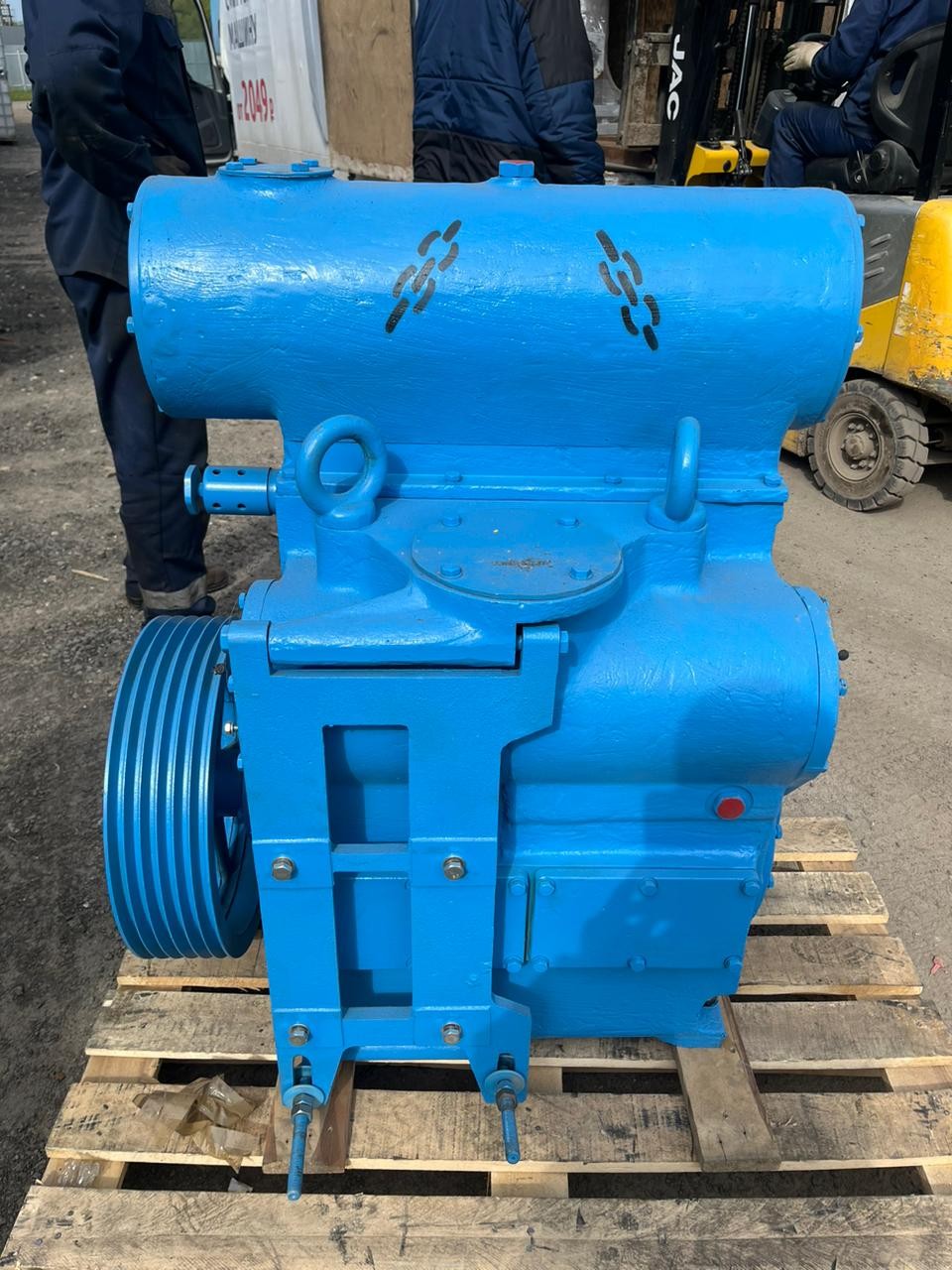

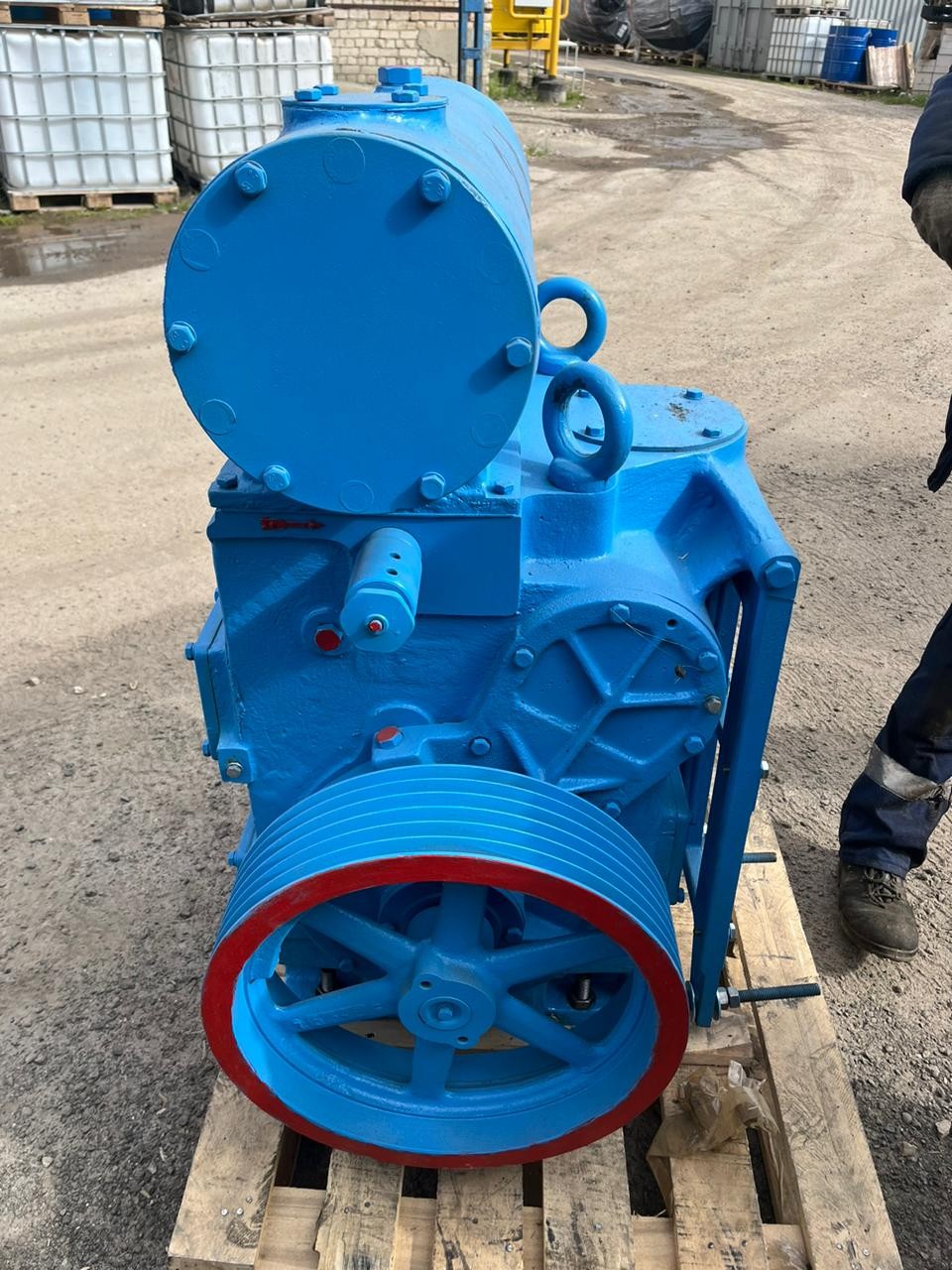

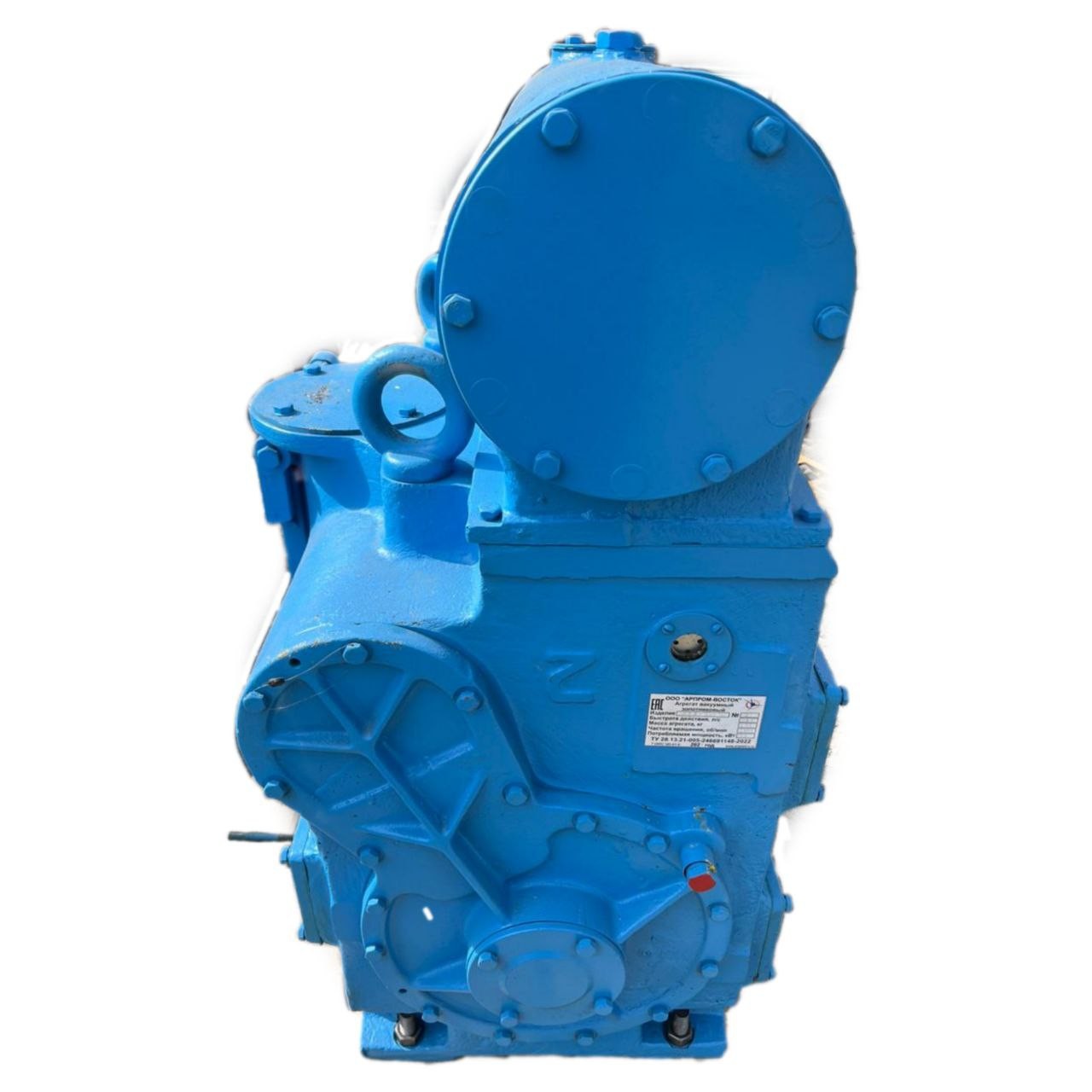

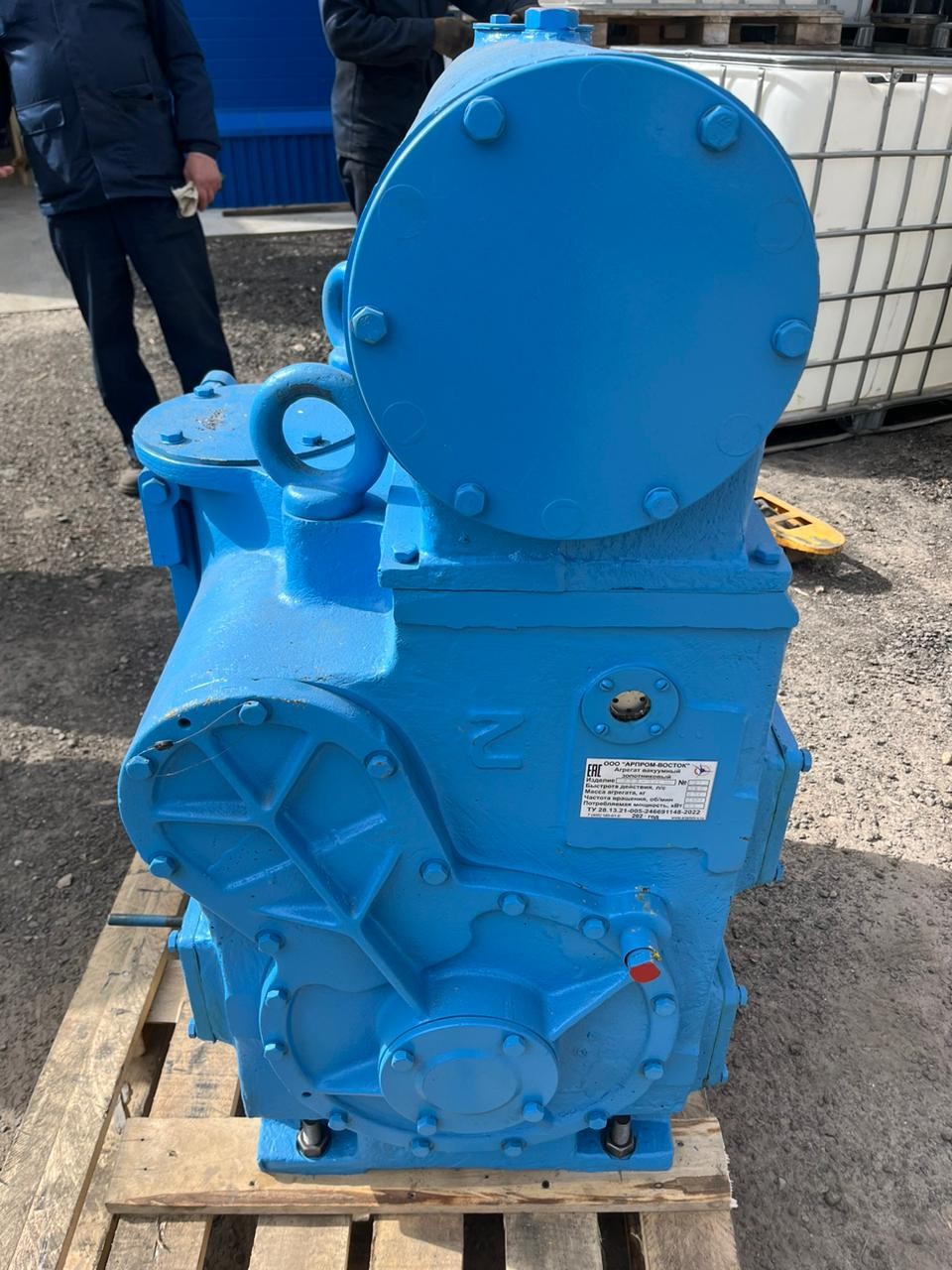

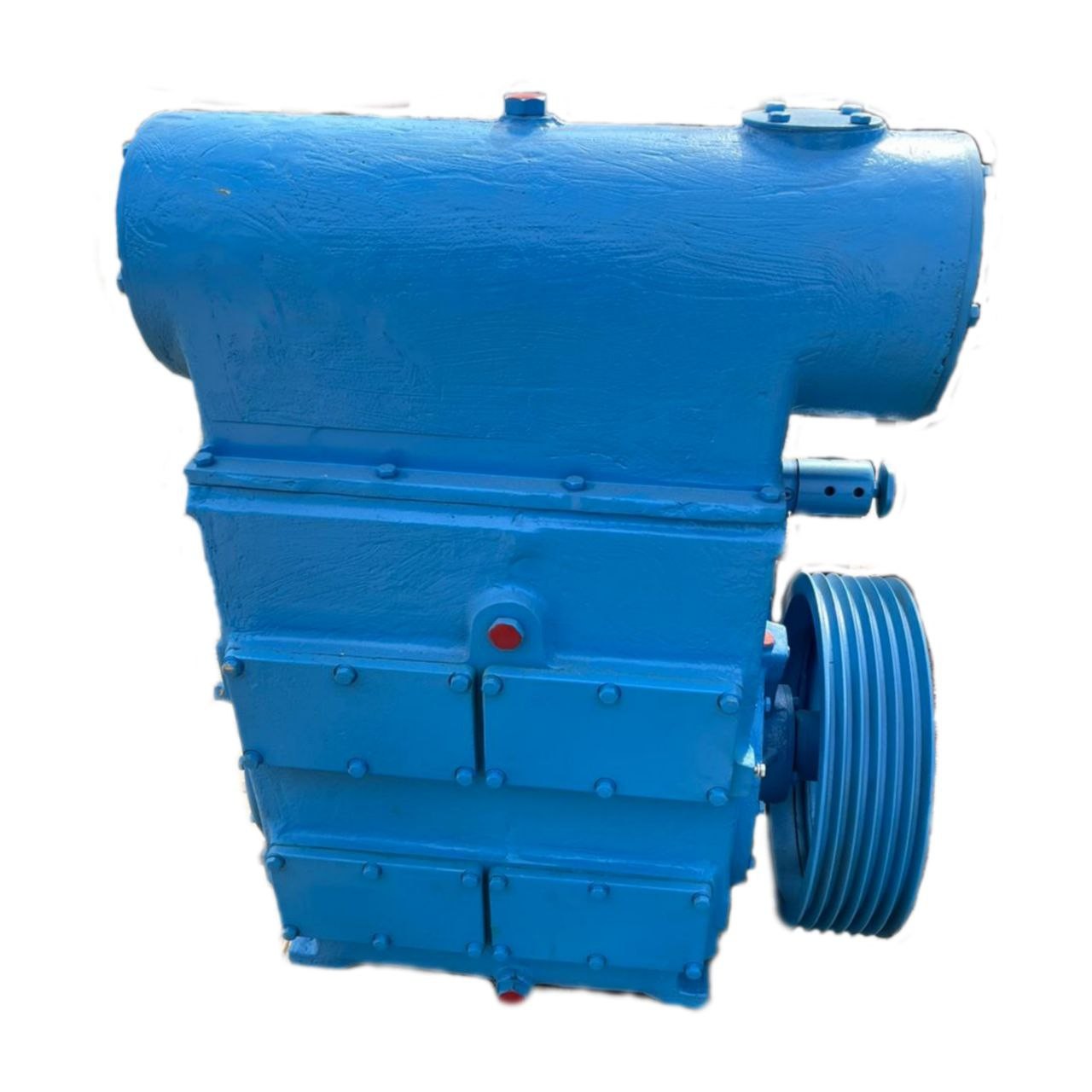

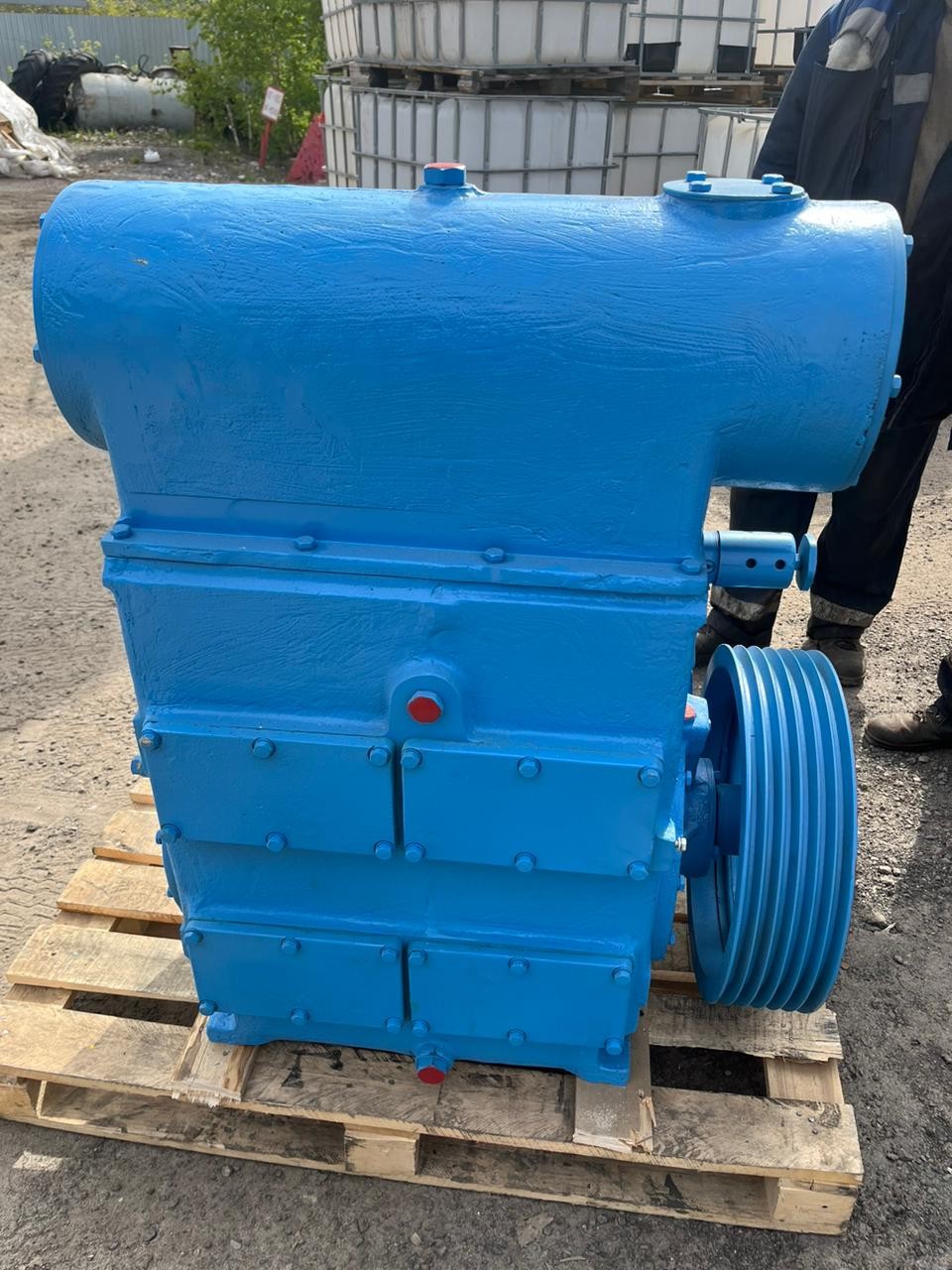

Насос АВЗ-180

Добавить отзыв

Осталось только 10

326 300 руб.
326 300 руб.

Описание

Подробности

Вакуумный насос АВЗ-180

Насос АВЗ-180

Агрегат вакуумный золотниковый типа АВЗ-180 применяется для откачки воздуха и паро-газовых сред без от капельной влаги, механических загрязнений из герметичных вакуумных систем в стационарных установках, находящихся в производственных помещениях.

Агрегаты непригодны для откачки сред: взрывоопасных, отравляющих, вступающих в реакцию со смазочными маслами и разъедающих черные металлы, а также для перекачки среды из одной емкости в другую.

Условное обозначение агрегата АВЗ-180

АВЗ-63Д УХЛ 4.2

  • АВЗ - агрегат вакуумный золотниковый,
  • 63 - быстрота действия, л/с,
  • Д - двухступенчатый, т.е. последовательное действие двух ступеней.
  • УХЛ4.2 - вид климатического исполнения.

Габаритный чертеж агрегата АВЗ-180

АВЗ-180

Характеристики насоса АВЗ-180

АВЗ-180

Агрегаты АВЗ-180  - одноступенчатые параллельного действия. Откачка среды агрегатом осуществляется за счет периодического изменения объема рабочей камеры. Агрегат состоит из насоса, маслоотделителя, двигателя, смонтированного на основании, закрепленном на корпусе насоса. Передача вращательного движения от двигателя к насосу осуществляется посредством ремней клиновых. Натяжение ремней обеспечивается натяжными винтами. Шкивы насоса и двигателя, после их установки и закрепления агрегата, закрываются ограждением. Сверху на корпус насоса устанавливается маслоотделитель. Входной и выходной патрубки закрыты заглушками. Для охлаждения насоса проточной водой корпус имеет водяную рубашку. Для удаления воды перед разборкой и транспортировкой насоса в нижней части корпуса предусмотрено резьбовое отверстие, закрытое пробкой.

При откачке пары воды, подвергаясь в насосе сжатию, конденсируются и, смешиваясь с маслом, не удаляются из насоса. Для предотвращения конденсации паров в насосе напускают балластный газ (обычно атмосферный воздух) в камеру насоса, таким образом, водяной пар удаляется раньше, чем он успевает сконденсироваться на стенках камеры. При откачке паров воды необходимо стремиться к повышению температуры насоса до максимально допустимой. Заправка масла в насос производится через отверстие маслоотделителя. Для контроля уровня масла в масляных камерах в корпусе предусмотрены смотровые окна.

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1500
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С +10...+35
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1070х875х1055
Остаточное давление 6,7х10(-4) кПа, 5х10(-3) мм рт.ст.
Вес агрегата 870
Производительность 180 л/с
