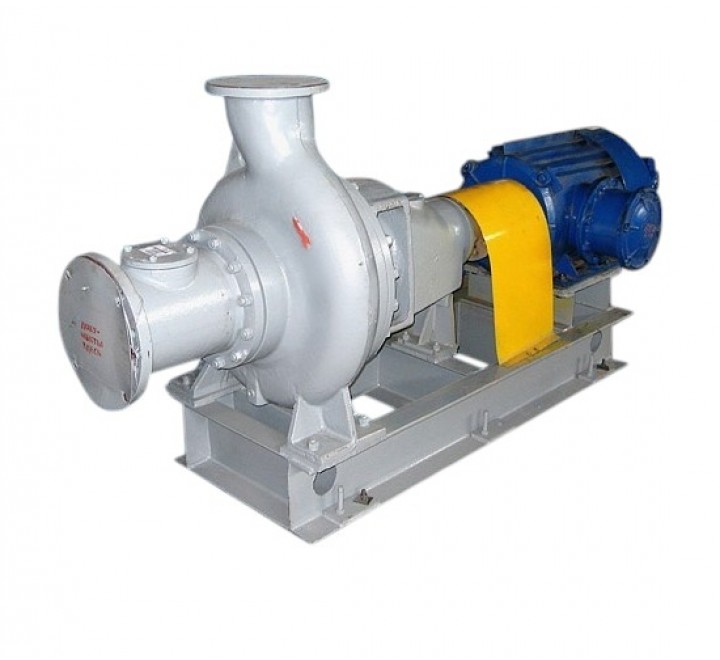

Насос 2СМ250-200-400б/6

Добавить отзыв

290 700 руб.

* Обязательные поля

290 700 руб.

Описание

Подробности

Фекальный насос 2СМ250-200-400б/6

Насос 2СМ250-200-400б/6

Сточно-массные насосы типа СМ - центробежные, горизонтальные, консольные, одноступенчатые - используются для перекачки загрязненных сточных вод. По конструкции схожи с консольными насосами для чистых жидкостей, но проточные каналы у них шире, а рабочее колесо изготовлено с большим проходным сечением (с меньшим количеством лопаток и шире). Используются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения и отопления.

Насосы 2СМ 250-200-400б/6 – центробежные, горизонтальные, консольные, одноступенчатые, с сальниковым уплотнением вала и рабочим колесом закрытого типа. 2СМ 250-200-400б/6 используется для перекачивания городских и производственных сточных масс, которые содержат большое количество загрязнений. Проточные каналы насоса выполняются более широкими по сравнению с каналами насосов, перекачивающих чистые жидкости. Насос 2СМ 250-200-400б/6 могут перекачивать бытовые и промышленные загрязненные воды с водородным показателем рН от 2 до 13, плотностью до 1100 кг/мЗ температурой до 90°С, в содержанием различных неабразивных взвешенных веществ, в том числе древесно-волокнистых полуфабрикатов, концентрацией до 2% по массе, абразивных взвесей не более 1 % по объему размером частиц до 5мм. Предельное содержание газа в перекачиваемой жидкости 5%

Применение насоса 2СМ250-200-400б/6

Насосы СМ и СД рассчитаны на перекачку городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH от 6 до 8.5, с температурой до +80°С и с содержанием абразивных частиц размером до 5 мм не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%. Уплотнение вала насоса – торцовое или двойное сальниковое.

Допускается применение насосов с  с торцовым уплотнением вала во взрыво - пожароопасных производствах.  Перед вводом в эксплуатацию насос 2СМ250-200-400б/6 должен быть заземлен.

Материал насоса 2СМ250-200-400б/6

Основные детали и детали проточной части насоса (корпус, рабочее колесо, корпус торцового уплотнения, корпус сальника, подшипников, защитная втулка) выполнены из серого чугуна СЧ 20 ГОСТ 1412-85, вал - из стали 35 - № ГПГОСТ1050-88.

Структура условного обозначения насосов СМ

Структура условного обозначения насосов СМ



График параметров насоса и их зависимости 2СМ 250-200-400б/6

График параметров насоса и их зависимости 2СМ 250-200-400б/6



Основные узлы насоса 2СМ 250-200-400б/6

Основные узлы насоса 2СМ 250-200-400б/6

Условные обозначения насосов СМ и СД

 СМ200-150-400а-4:

  • СМ – сточно-массный насос;
  • 200 – диаметр входного патрубка, мм;
  • 150 – диаметр выходного патрубка, мм;
  • 400 – диаметр рабочего колеса (условный), мм;
  • а - индекс обточки рабочего колеса:  а, б - уменьшенный диаметр рабочего колеса
  • Е - тип уплотнения, Е - торцовое уплотнение, без индекса - сальниковое уплотнение
  • 4 –  индекс частоты вращения:  2 – 48,4 с-1 (2900 об/мин), 4 – 24,2 с-1 (1450 об/мин), 6 – 16,0 с-1 (960 об/мин);



CД50/56а (СД – горизонтальные, СДВ - вертикальные)

  • СД - сточно-динамический насос;
  • 50 - подача насоса в м3/час;
  • 56 - давление на выходе из насоса в агрегате, м;
  • а, б - условное обозначение обрезки рабочего колеса.



Фекальный насос СМ, в отличие от насосов СД, имеет корпус,  на котором собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов. Доставка насоса 2СМ 250-200-400б/6 осуществляется железнодорожным и автотранспортом, сборным грузом или контейнером - по желанию заказчика. Доставка производится любой транспортной компанией указанной заказчиком. Оплата доставки насоса 2СМ 250-200-400б/6 по факту прибытия груза в адрес заказчика.

Оплата и Доставка в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 480
H Напор (м) 15
Мощность 37
n Частота вращен. (об/мин) 1000
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 2326х710х1132
Температура рабочей жидкости: от С до С до 90 С
Плотность: не более кг/куб. м 1100
Вязкость: не более кв.м/с 1х10^-6
Объемная концентрация твердых фракций: не более % 2
Содержание твердых фракций размером: не более мм 5
Кавитационный запас
Материал проточной части Серый чугун СЧ 20
Вес агрегата 770
