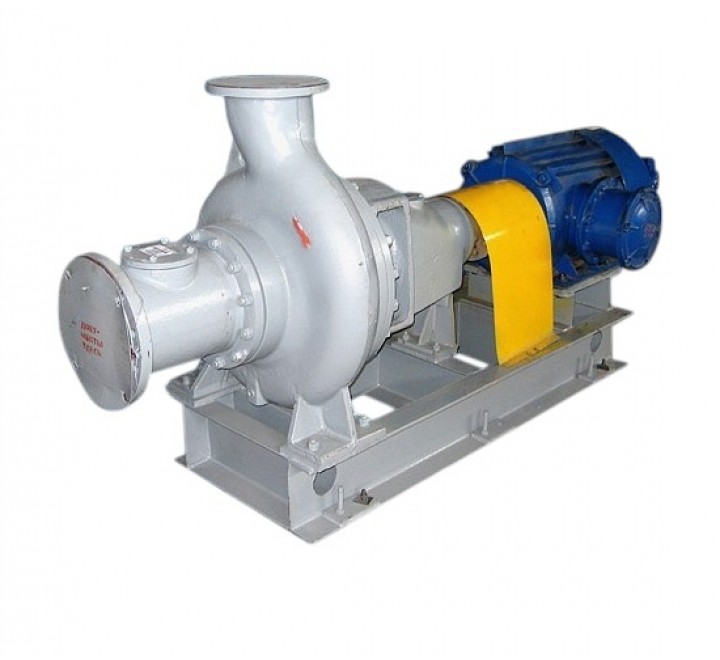

Насос 2СМ250-200-400б/4

Фекальный насос 2СМ250-200-400б/4

Насос 2СМ250-200-400б/4

Сточно-массные насосы типа СМ - центробежные, горизонтальные, консольные, одноступенчатые - используются для перекачки загрязненных сточных вод. По конструкции схожи с консольными насосами для чистых жидкостей, но проточные каналы у них шире, а рабочее колесо изготовлено с большим проходным сечением (с меньшим количеством лопаток и шире). Используются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения и отопления.

Насос 2СМ 250-200-400б/4 предназначен для перекачивания сточных бытовых вод, промышленных сточных вод
и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5,
плотностью до 1100кг/м³, температурой до 90° С, с содержанием абразивных
частиц не более 1% по объему, размером частиц до 5мм и микротвердостью не
более 9000МПа.

Насосы 2СМ 250-200-400б/4 используются для решениязадач по удалению сточных (фекальных) вод.

Насосы центробежные двухстороннего входа фекальные  предназначены для перекачивания сточных вод и других
загрязненных жидкостей с показателем рН от 6 до 8,5, кинематической вязкостью
не более 0,000001м²/с, с плотностью не более 1050кг/м³, температурой до 85° С,
с содержанием абразивных частиц не более 1% по объему, размером частиц до 5мм
и микротвердостью не более 9000МПа.

Применение насоса 2СМ250-200-400б/4

Насосы СМ и СД рассчитаны на перекачку городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH от 6 до 8.5, с температурой до +80°С и с содержанием абразивных частиц размером до 5 мм не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%. Уплотнение вала насоса – торцовое или двойное сальниковое.

Допускается применение насосов с  с торцовым уплотнением вала во взрыво - пожароопасных производствах.  Перед вводом в эксплуатацию насос СМ200-150-315/6 должен быть заземлен.

Материал насоса 2СМ250-200-400б/4

Основные детали и детали проточной части насоса (корпус, рабочее колесо, корпус торцового уплотнения, корпус сальника, подшипников, защитная втулка) выполнены из серого чугуна СЧ 20 ГОСТ 1412-85, вал - из стали 35 - № ГПГОСТ1050-88.

Структура условного обозначения насосов СМ

График параметров насоса и их зависимости 2СМ 250-200-400б/4

Основные узлы насоса 2СМ 250-200-400б/4

 Условные обозначения насосов СМ и СД

 СМ200-150-400а-4:

• СМ – сточно-массный насос;
• 200 – диаметр входного патрубка, мм;
• 150 – диаметр выходного патрубка, мм;
• 400 – диаметр рабочего колеса (условный), мм;
• а - индекс обточки рабочего колеса:  а, б - уменьшенный диаметр рабочего колеса
• Е - тип уплотнения, Е - торцовое уплотнение, без индекса - сальниковое уплотнение
• 4 –  индекс частоты вращения:  2 – 48,4 с-1 (2900 об/мин), 4 – 24,2 с-1 (1450 об/мин), 6 – 16,0 с-1 (960 об/мин);

CД50/56а (СД – горизонтальные, СДВ - вертикальные)

• СД - сточно-динамический насос;
• 50 - подача насоса в м³/час;
• 56 - давление на выходе из насоса в агрегате, м;
• а, б - условное обозначение обрезки рабочего колеса.

Фекальный насос СМ, в отличие от насосов СД, имеет корпус,  на котором собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов.
