Вакуумный насос 2НВР-250Д

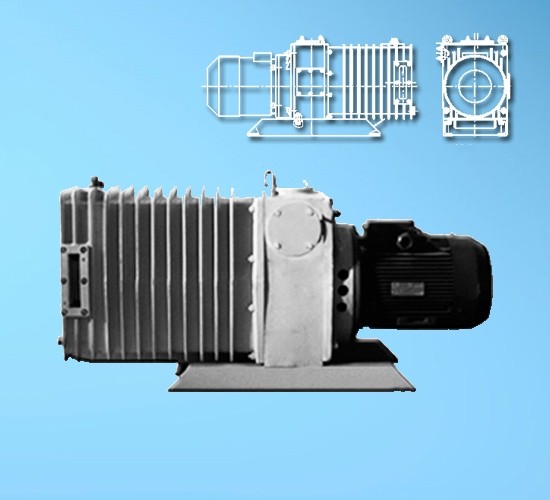

Насос 2НВР-250Д

Насосы 2НВР-250Д предназначены для откачки из герметичных объемов воздуха, нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений из замкнутых герметичных объемов. Пластинчато-роторный вакуумный насос представляет собой роторный вытесняющий насос с масляным уплотнением.

Рабочая жидкость - масло, контактирует с откачиваемой средой. Могут применяться повсеместно во всех диапазонах низкого и среднего вакуума. Идеальными рабочими условиями считаются те, при которых откачиваемое вещество не конденсируется при рабочем давлении насоса или атмосферном давлении, т. к конденсат, смешиваясь с маслом, вызывает рост предельного давления и снижает смазочную способность рабочей жидкости, что может вызвать возникновение коррозии в насосе. Так же применяется для предварительного разрежения при работе с высоковакуумными насосами.

Конструкция насоса 2НВР-250Д

Насосы 2НВР-250Д  имеют блочную компоновку. На стойке установлен электродвигатель , с другой стороны рабочий блок насоса, помещенный в корпус. Вход и выход насоса выполнены в стойке. Входной патрубок расположен на верхней стенке стойки, выхлопной патрубок - на боковой стенке стойки. Элементы технического обслуживания насоса расположены со стороны торцевой и верхней стенок корпуса. К ним относятся:

  • отверстия для залива и слива масла;
  • смотровое стекло для контроля уровня масла;
  • ручка управления газобалластным устройством.

Рабочий блок насоса состоит из двух ступеней. Насос снабжен газобалластным устройством, предназначенным для предотвращения конденсации паров при откачке парогазовых смесей. Расход воздуха через газобалластное устройство устанавливается за счет калиброванного отверстия. Для предотвращения попадания в насос твердых частиц во входном патрубке установлен фильтр. Охлаждение насоса воздушное. Забор воздуха вентилятором осуществляется через щели в крышке.

Насос может быть установлен в различные агрегаты для совместной работы с высоковакуумными насосами, а также может работать самостоятельно.

 Рабочая жидкость Предельное остаточное давление 2нвр-250д кПа; мм рт.ст.
парциальное   без газобалласта полное без газобалласта      полное с газобалластом
масло ВМ-1С, ВМ-5С  1,0х10(-5); 7,5х10(-5) 6,7х10(-4); 5х10(-3) 6,7х10(-3); 5х10(-2)
масло ВМ-6   2,7х10(-5); 2х10(-4)  1,3х10(-3); 1х10(-2)  7,9х10(-3); 6х10(-2)
  • Объем откачиваемого сосуда, м3 , не более - 12
  • Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) - 2,66 (20)
  • Количество рабочей жидкости, заливаемой в насос - 14 дм

Габаритные размеры насоса 2НВР-250Д

 Насос 2НВР-250Д

График зависимости быстроты действия от давления на входе для насосов 2НВР-250Д

Насос 2НВР-250Д



Насос 2НВР-250Д

Ремонт вакуумных насосов

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1500
Исполнение по монтажу горизонтальный
Остаточное давление 6,7х10(-3) кПа, 5х10(-2) мм рт.ст.
Вес агрегата 210
Производительность 230±35 м3/ч; 63±9,5 л/с
