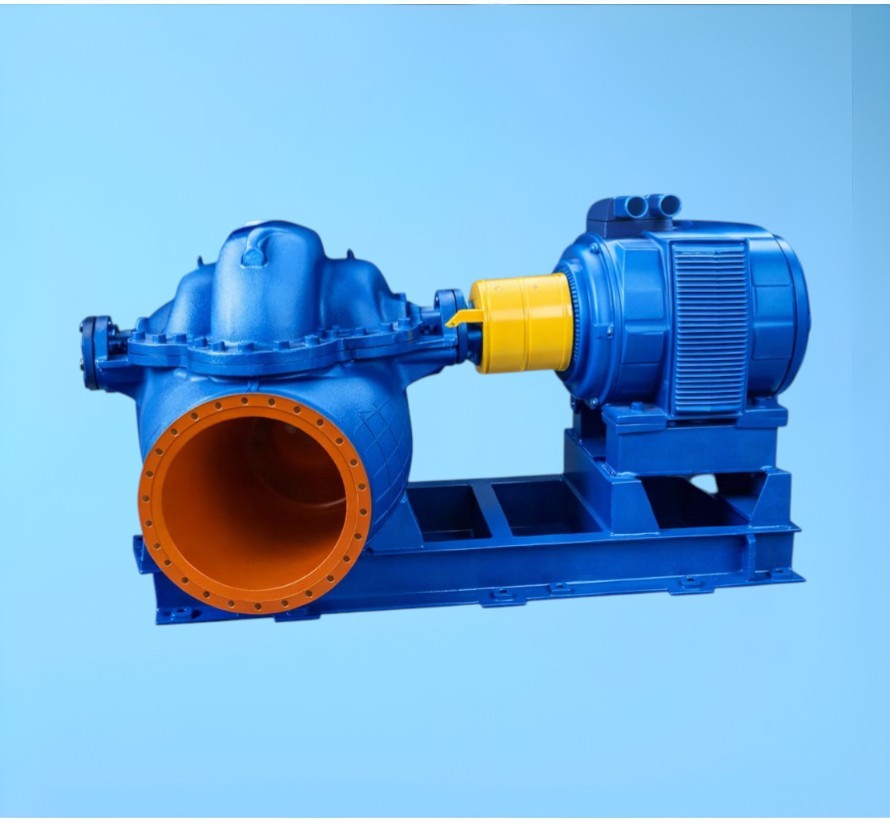

Насос 2Д2000-21, 2Д2000-21а

Добавить отзыв

1 093 000 руб.

* Обязательные поля

1 093 000 руб.

Описание

Подробности

Насос двустороннего входа 2Д2000-21

Насос 2Д2000-21

Насос 2Д2000-21 – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Насос действует по принципу преобразования механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода. Насос 2Д2000-21 из-за наличия двустороннего рабочего колеса и двустороннего подвода жидкости имеют хорошую всасывающую способность и кавитационные качества.

Насос 2Д2000-21а

Насос 2Д2000-21а – отличается от насоса 2Д2000-21 подрезкой рабочего колеса, где для снижения показателей, в главную очередь по напору, уменьшают диаметр рабочего колеса. Обточка рабочего колеса, помимо уменьшения показателей напора, уменьшает значение подачи, а также увеличивает КПД оборудования. Из-за уменьшенного диаметра колеса ставятся электродвигатели меньших мощностей. Таким образом достигается экономия электроэнергии. Необходимость использования насоса с подрезанным рабочим колесом существует если нет подходящего по характеристикам насоса. Насос 2Д2000-21а, насос с первой обточкой колеса. Диаметр колеса, в отличие от "номинального" 2Д2000-21, уменьшен, примерно, на 10%.

Назначение насосов 2Д2000-21, 2Д2000-21а

Предназначен для перекачивания воды и химически активных нетоксичных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм. Насос 2Д2000-21 предназначен для водного хозяйства и ЖКХ (водозабор, водоснабжение), для нефтегазовой отрасли, для теплоэнергетики, а также для металлургии, горнодобывающей промышленности и пожаротушения.

 Особенности конструкции насосов 2Д2000-21, 2Д2000-21а

Материал основных деталей насоса 2Д2000-21, 2Д2000-21а: чугун СЧ 20 или СЧ 25; вала - сталь 45. Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отключения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора имеются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил. Двойные сальниковые уплотнения надежно предотвращают протекание по валу.

Условное обозначение:

Насос 2Д2000-21а/6-т У2, где:

  • 1, 2 – модернизация гидроагрегата;
  •  Д – насос двухстороннего входа;
  • 2000 - подача (м3/ч);
  • 21 - напор (м);
  • а - индекс обточки рабочего колеса ("а" - первая обточка, "б" - вторая обточка);
  • 4 - количество полюсов электродвигателя, количество оборотов в минуту (2 - 2900 об/мин, 4 - 1450 об/мин, 6 - 980 об/мин, 8 - 730 об/мин);
  • т - тип уплотнения вала (без обозначения или "с" - сальниковое уплотнение вала, "т" или "5" торцевое исполнение вала);
  • У - климатическое исполнение;
  • 2 - категория размещения.

График рабочих зависимостей 2Д2000-21, 2Д2000-21а (730 об/мин)

Рабочие характеристики насоса 2Д2000-21/8

График рабочих зависимостей 2Д2000-21, 2Д2000-21а (960 об/мин)

Рабочие характеристики насоса 2Д2000-21/6

Оплата и Доставка в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 2000
H Напор (м) 21
Мощность 55, 75, 110, 132, 160
n Частота вращен. (об/мин) 1000
Потребляемая мощность, (кВт) 58; 146
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 3040*1350*1260
Температура рабочей жидкости: от С до С от -40 до +95°С
Плотность: не более кг/куб. м 1100
Вязкость: не более кв.м/с 60*10⁻⁶
Объемная концентрация твердых фракций: не более % 0,05
Содержание твердых фракций размером: не более мм 0,2
Кавитационный запас 5,0 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1590*1200*1160
Вес агрегата 3150
Производительность 1250; 2000
Вес насоса,(кг) 1565
