Насос 1НКУ630-80

Добавить отзыв

Осталось только 10

757 000 руб.
757 000 руб.

Описание

Подробности

Конденсатный насос 1НКУ630-80

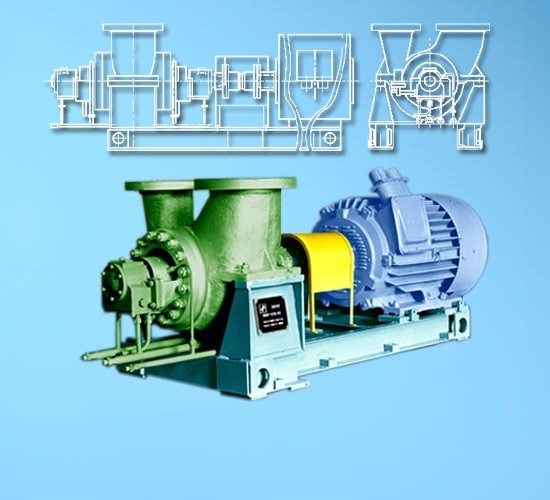

Насос 1НКУ630-80

Агрегаты электронасосные центробежные типа НКу 630/80 предназначены для обеспечения принудительной циркуляции в змеевиковых котлах-утилизаторах.

Габаритные и присоединительные размеры 1НКУ630/90

1НКУ630-80

Характеристики 1НКУ630-80

1НКУ630-80



Устройство и принцип работы насоса 1НКУ630-80

Электронасосный агрегат НКу 630/80 состоит из насоса и двигателя, смонтированных на общей фундаментной раме. Вращающий момент к ротору насоса передается от двигателя через муфту. Муфта ограждена щитком.

Насос 1НКУ630-80 состоит из приводной и проточной частей. Приводная часть состоит из опорного кронштейна, в котором на подшипниках установлен вал насоса. Подшипники закрыты крышками. Проточная часть состоит из спирального корпуса, который крепится к фланцу опорного кронштейна, рабочего колеса, насаженного на конец вала, и всасывающего патрубка, присоединенного к спиральному корпусу. Насосы поставляются с напорным патрубком, направленным вертикально вверх. На нем предусмотрено резьбовое отверстие для присоединения манометра, заглушаемое при поставке пробкой. колесо выполнено из двух дисков, соединенных лопатками; передний диск с входным отверстием.

Рабочее колесо имеет уплотняющий поясок, который в паре с уплотнительным кольцом, запрессованным во всасывающем патрубке, образует уплотнение, служащее для уменьшения перетока жидкости из области высокого давления в область низкого давления. На валу насоса рабочее колесо крепится гайкой.

1НКУ630-80Всасывающий патрубок крепится к спиральному корпусу и является его крышкой. На фланце патрубка имеется резьбовое отверстие для присоединения манометра, заглушаемое при поставке пробкой.

Сальниковое уплотнение насоса служит для уплотнения вала в месте выхода из корпуса насоса и состоит из отдельных колец, установленных с относительным смещением разрезов на 120°.

В насосах набивкой служит асбестовый плетеный проклеенный с графитом, ингибированный шнур марки АГИ.

Сальник и вал охлаждаются водой, подаваемой в камеру между корпусом сальника и радиатором. В крышку сальника подводится холодная вода для охлаждения вала и уменьшения парения из сальника. Для предотвращения из- носа вала под сальниковой набивкой на него надета защитная втулка.

Подшипники вала смазываются маслом индустриальным И-20А или И-ЗОА ГОСТ 2079988, заливаемым в масляную ванну опорного кронштейна до уровня, отмеченного рисками на маслоуказателе. Другие виды смазки можно применять только после официального подтверждения их пригодности заводом-изготовителем.

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 3000
Мощность 180
H Напор (м) 84
Q Подача (м3/ч) 630
Температура рабочей жидкости: от С до С до 255 С
Плотность: не более кг/куб. м 875
Объемная концентрация твердых фракций: не более % 0,01
Содержание твердых фракций размером: не более мм 0,1
Материал проточной части Сталь сталь 20Х13Л
Вес агрегата 2300
