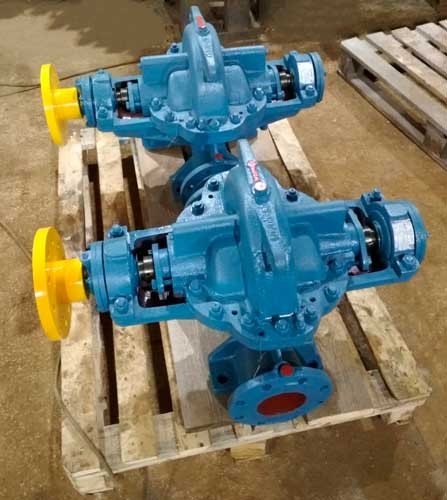

Насос двустороннего входа 1Д200-90

Содержание:

Описание насоса

Модель 1Д200-90 – представляет собой мощный горизонтальный насос, конструктивной особенностью которого является наличие двухстороннего входа. Насосный агрегат поставляется в двух вариантах: в комплектации с 90-киловаттным электродвигателем и без оного. Кроме этого, предприятиям отечественного рынка производители предлагают две модификации модели с уменьшенным диаметром рабочего колеса:

  • 1Д200-90а (75 кВт, Q = 180 м3/час);
  • 1Д200-90б (55 кВт, Q = 160 м3/час).

Расширенный ассортимент позволяет более тонко подбирать насосные агрегаты по мощности и производительности с учетом производственных нужд.

Принцип работы и требования к перекачиваемой среде

Насос 1Д200-90 горизонтальный двухсторонего входа предназначается для подачи по трубопроводным системам воды и близких по уровню химактивности и вязкости (<=36 сСт) жидких компонентов. К перекачиваемой среде предъявляется ряд требований. Ее температура не должна быть выше 85 градусов. Включения твердого вида должны быть мелкими по размеру, допускается <=0,2 мм. Их весовое процентное содержание не может превышать 0,05 процента массы всей перекачиваемой жидкости.

В одноступенчатом насосном агрегате предусмотрен 2-х сторонний полуспиральный подвод перекачиваемой среды и отвод жидкости от рабочего колеса по спирали. Его входное давление достигает значения 3 кГс/см2. Имеющий двухсторонний вход горизонтальный насос 1Д200-90 характеризуется высоким КПД.

В ходе работы устройства генерируемая электроприводом механическая энергия посредством рабочего колеса передается перекачиваемой жидкости. В процессе энергетической трансформации активное участие принимает лопастная система.

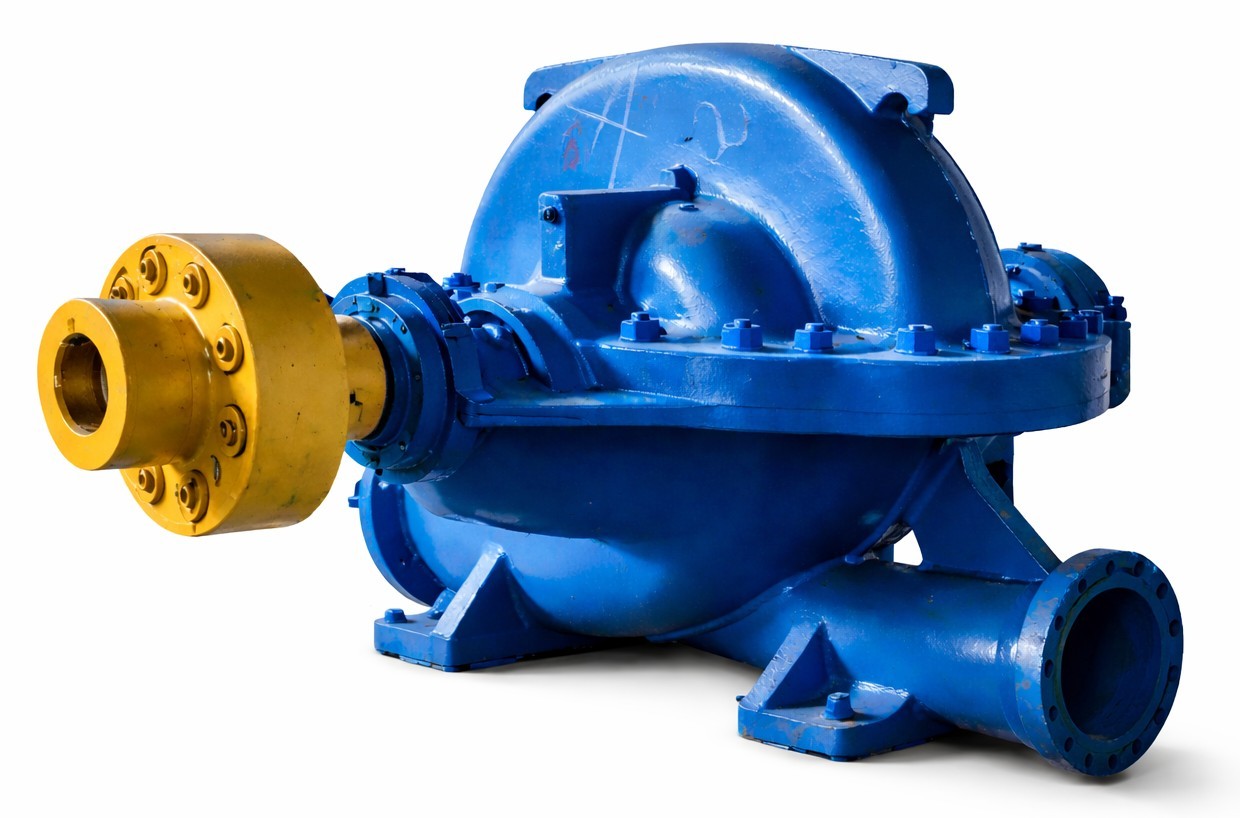

Конструкционные особенности

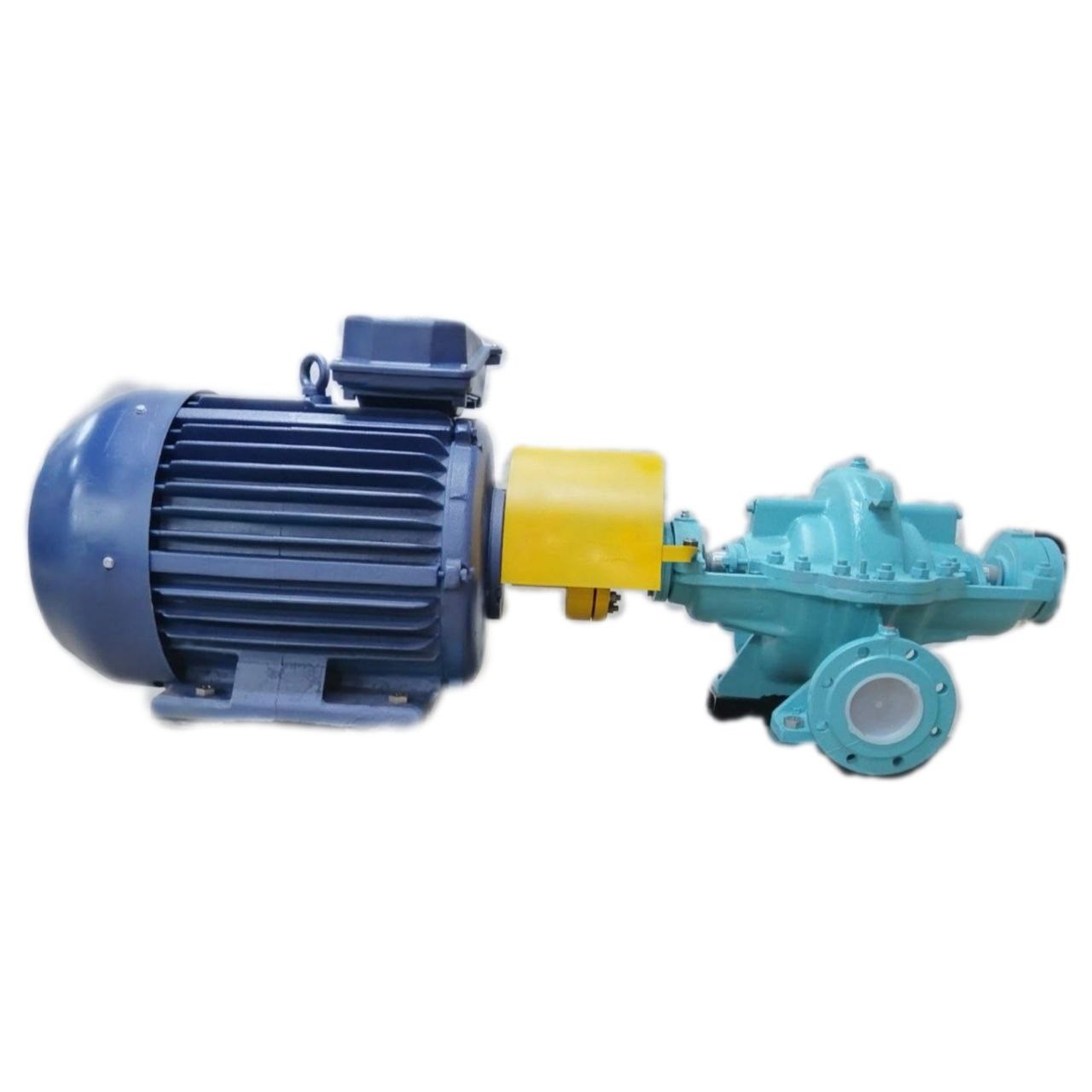

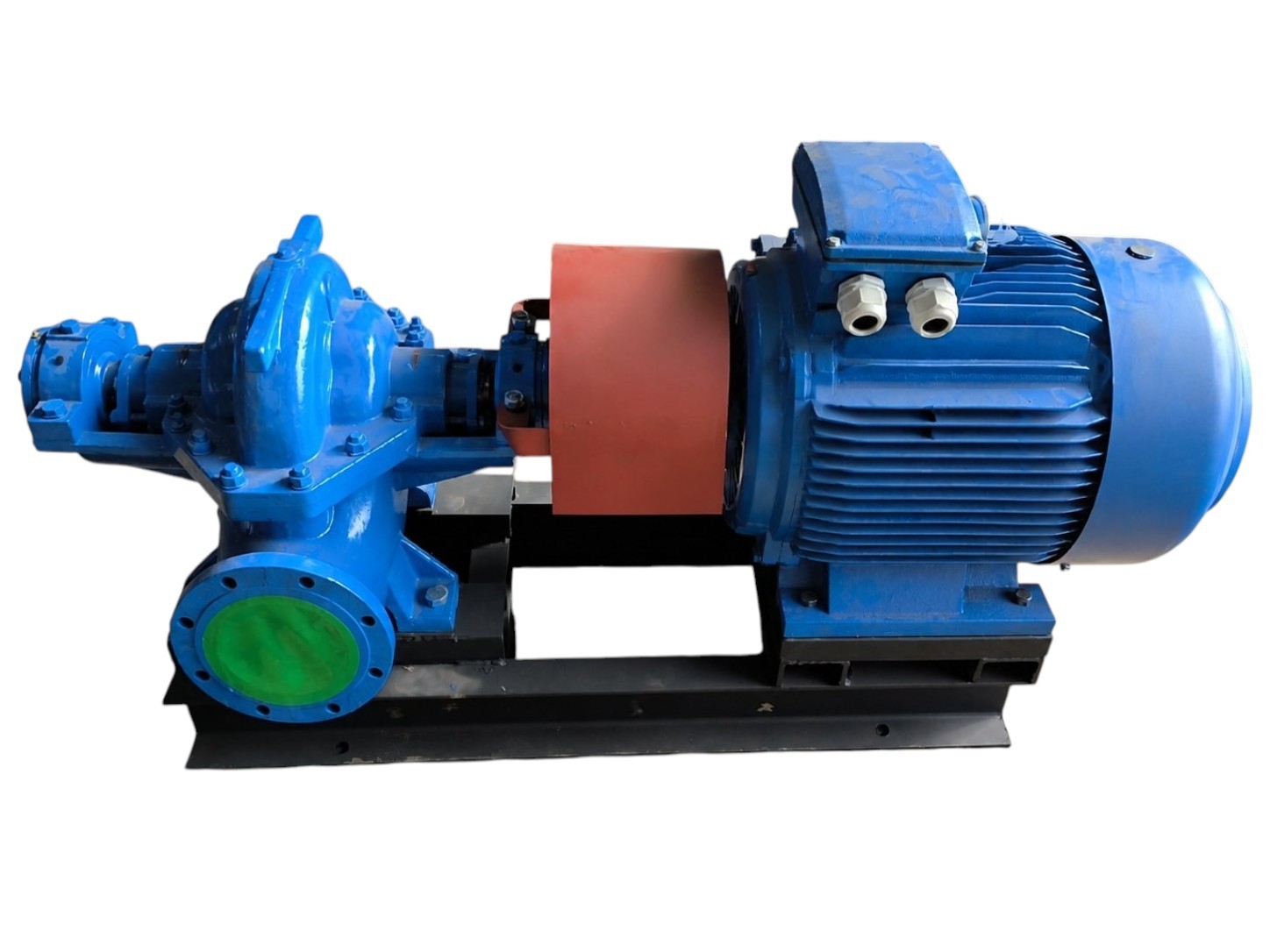

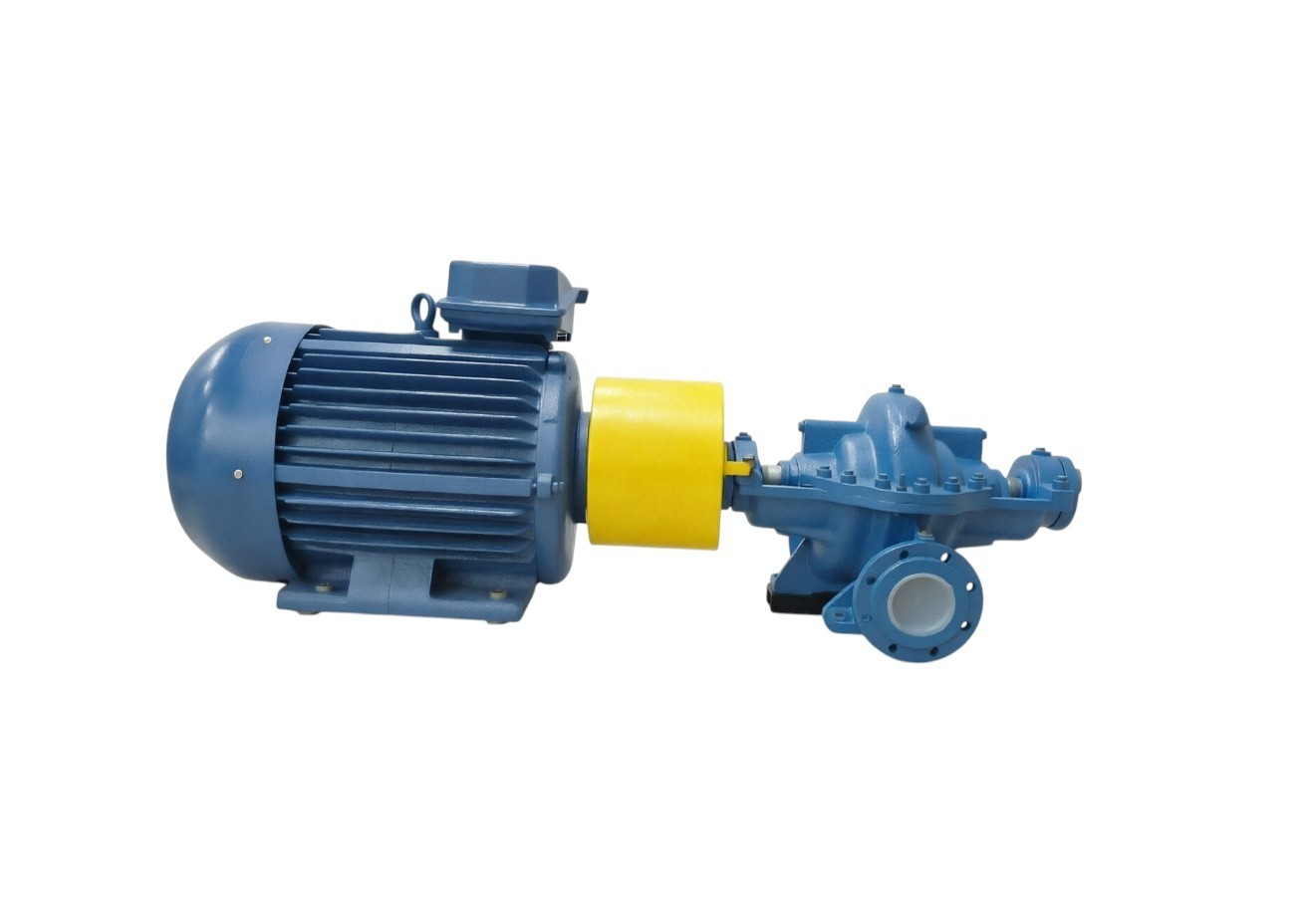

В полноформатной комплектации модели присутствует насосная и двигательная часть, они смонтированы на общей сваренной из швеллеров рамной платформе и соединены муфтой.

На валу установлено имеющее специальный гидравлический затвор уплотнение. Корпус агрегата выполнен из чугуна. Он разделен на 2 части через разъем горизонтального вида. В ином варианте корпус может быть выполнен в виде отливки из стали.

Имеющий двухсторонний вход горизонтальный насос 1Д200-90 можно разбирать и ремонтировать без снятия с рамной платформы вращающего ротор двигателя и отсоединения элементов подвода трубопроводной системы. Такая возможность доступна из-за особенностей размещения разнонаправленных патрубков. Они находятся в нижней части корпуса. Их фланцы выполнены с полным соблюдением требований ГОСТа 12815-80. Через спецотверстие крышки после вывинчивания пробки можно подсоединить насос вакуумного типа. Оно же служит для стравливания воздуха при самотечном заполнении.

В корпусе насосного агрегата предусмотрены уплотняющие кольца. Их назначением является минимизация перетекания жидкости между полостями: напорной и всасывающей. Слить остатки жидкости в случае длительной остановки насосного устройства можно через 2 отверстия, которые находятся в нижней части. В рабочем состоянии они закрыты пробками. При работе возможны утечки перекачиваемой среды из уплотнений. Решением проблемы является наличие сальниковых ванн, из них жидкость можно передавать в систему дренажа. Подсоединить ее можно к паре отверстий с резьбой М24х2.

Насос 1Д200-90 горизонтальный двухсторонего входа в стандартном исполнении отличает левое вращение установленного на подшипниках ротора. У Заказчика имеется возможность заказа агрегата с правым направлением вращения роторного вала. В стандарте ИСО1940-1-2007 указан класс балансировочной точности. Для рассматриваемой модели он G 6,3. Информацию о допустимых значениях дисбалансов можно прочитать на чертежах сборки.

Наличие в рабочем колесе 2-х стороннего входа дает возможность привести к равновесию осевые силы. Крутящий момент (М крут.) передается к насосному ротору от вала двигателя с помощью защищенной ограждением муфты. Возможно комплектование дисковыми муфтами и устройствами втулочно-пальцевого типа.

Рамная платформа сваривается из стальных швеллеров. Она надежно фиксируется в фундаментном базисе анкерными болтами.

Насколько модель надежна

Эксплуатационный срок службы агрегата – 30 лет. На появляющиеся серьезные проблемы указывает:

  • нагрев подшипниковых корпусов до 95-градусной и выше температуры;
  • значительное резко проявляющееся увеличение вибрации;
  • появление существенных до 100см3/ч утечек через уплотнения и пр.

Насос 1Д200-90 горизонтальный двухсторонего входа характеризуется средними показателями ресурса до капремонта и наработки до отказа соответственно 30 тысяч и 9 тысяч часов. Следует немедленно остановить эксплуатацию при более чем 10-процентной потере напора и заняться основательным ремонтом с заменой пришедших в негодность деталей.

Особенности комплектации

В комплекте насоса 1Д200-90 горизонтального двухсторонего входа присутствуют:

  • насосный агрегат;
  • 90-киловаттный двигатель;
  • муфта с ограждением к ней;
  • рамная платформа;
  • КИП, комплекты монтажных и запчастей;
  • паспорт;
  • руководства по эксплуатации и прочая эксплуатационная документация.

При согласовании Заказчика и Поставщика в комплектации может быть предусмотрен двигатель иной мощности. Возможно доукомплектование: АСУ, реле температуры, вибропреобразователями и пр.

Условные обозначения

Расшифровка условных обозначений насосной продукции дает более полное понимание возможностей и характеристик приобретаемого оборудования. Позволяет осуществить подбор покупаемого изделия с учетом различных нюансов. Это утверждение в полной мере касается и горизонтального насоса 1Д200-90 (с двухсторонним входом).

Приведем пример: 1Д200-90б У2 ТУ26-06-1510-88.

Из данной маркировки можно сделать вывод о том, что это насосный агрегат с 2-х сторонним входом (на это указывает буква Д) первой модификации («1») с уровнем подачи 200 куб. м./ч и напором 90 м. У модели уменьшенный диаметр рабочего колеса и пр.

График рабочих зависимостей 1Д200-90 (1450 об/мин)

График рабочих зависимостей 1Д200-90 (2900 об/мин)

Габаритные и присоединительные размеры насоса 1Д200-90

Тип насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В B1 Н H1 Н2 Н3 А1 А2 А3 h
1Д200-90 766 420 З35 165 370 220 250 100 530 250 495 260 170 170 270 З20 200 З9
Тип насоса Размеры в мм Р, МПа Масса, кг
D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Вх /вых
1Д 200-90 260 225 202 150 215 180 158 100 18 18 24 З6 8 8 10 0,6/1,6 145

Оплата и Доставка в Москве

Характеристики

Характеристики

promo Нет
n Частота вращен. (об/мин) 3000
H Напор (м) 90
Q Подача (м3/ч) 200
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Плотность: не более кг/куб. м 1100
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Кавитационный запас 5,5 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 766х530х495
Вес агрегата 820
Потребляемая мощность, (кВт) 82
Вес насоса,(кг) 145
