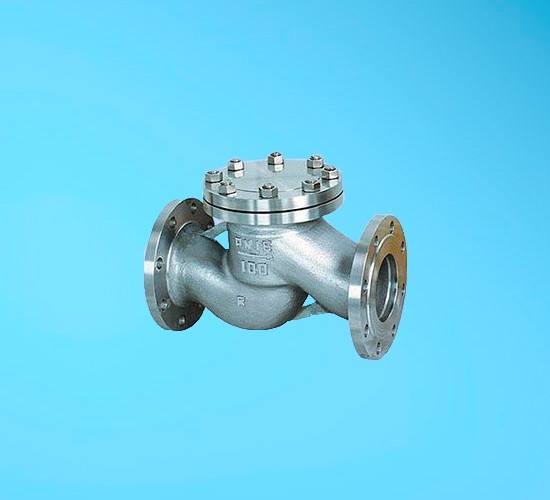

16с13нж Клапан обратный стальной подъемный НАЗНАЧЕНИЕ Клапан обратный подъемный 16с13нж относится к защитному типу арматуры. Устанавливается на трубопроводах для предотвращения обратного потока воды, пара и других неагрессивных сред рабочей температурой от -40 до +425°С.

Условия эксплуатации клапана 16с13нж:

• Температура рабочей среды: от -40 до +420°С;
• Температура окружающей среды: от -40 до +45°С;
• Рабочая среда: жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, вода, пар, воздух и другие жидкости и газы нейтральные к материалам деталей;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1;
• Направление потока среды: под золотник (по стрелке);

Технические данные клапана 16с13нж:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
• Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80;
• Установочное положение: на горизонтальном трубопроводе - крышкой вверх, на вертикальном - по направлению стрелки на корпусе «вверх»;
• Регламентирующий документ: ТУ 26-07-1123-76, ТУ 3742-020-57146717-2004;
• Номер чертежа: ПТ 41076, ГЛ 41010;

Материалы основных деталей клапана 16с13нж:

• Материал изделия (корпус, крышка): сталь 20Л;
• Материал изделия (золотник): сталь 20Х13;
• Материал изделия (прокладка): паронит ПА;

Показатели надежности клапана 16с13нж:

• Гарантийная наработка, циклов: 450

ОПИСАНИЕ

Обратные клапаны 16с13нж работают в автоматическом режиме. Запорный орган клапана представляет из себя горизонтальный диск (золотник), закрепленный на штоке над седлом (проходом) внутри корпуса. В зависимости от параметров среды золотник со штоком перемещаются в вертикальной плоскости. Когда рабочая среда поступает в тело клапана, за счет давления среды на золотник он приподнимается и перемещается вверх. Клапан находится в открытом положении до тех пор, пока поступает рабочая среда. При прекращении поступления среды золотник под действием собственной массы и давления обратного потока опускается и прижимается к седлу клапана. В этом положении уплотнительные поверхности седла и золотника плотно прижаты друг к другу, не допуская обратного потока среды.

Клапан обратный подъемный фланцевый 16с13нж — обязательный элемент водопроводной системы в многоэтажных домах. Из-за разницы в уровне давления возможно неравномерное распределение горячих и холодных потоков. Потоки, идущие с меньшим давлением, могут устремляться в обратном направлении в трубу или стояк, создавая ситуацию при которой из крана с холодной водой идет горячая. Обратные клапаны также устанавливаются на входе водонагревательного оборудования (бойлера), для не допущения утечки горячей воды в трубу с холодной. Насосное оборудование остро нуждается в установке обратных клапанов. При залегании насоса на достаточной глубине, в случае его отключения обратный поток воды может серьезно повредить насосное оборудование.
