Клапан вакуумный магнитный КВМ-25

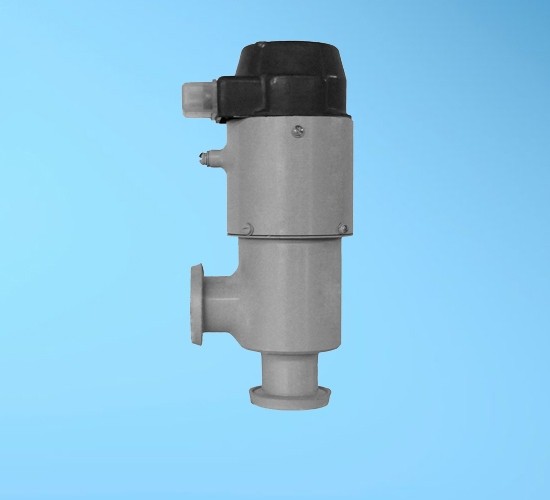

Клапан КВМ-25

Клапан КВМ-25 разрабатывается и изготавливается из углеродистой стали и сплавов и в нержавеющем исполнении. Клапан КВМ-25 соответствует требованиям технических условий ТУ 3648-044-00218526-2003.

Клапаны вакуумные электромагнитные типа КВМ с условными проходами 25, 63 и 100 мм предназначены для перекрытия вакуумных систем в диапазоне рабочих давлений от 1∙10^-5 до 1,07∙10⁵ Па (от 7,5∙10^-8 до 800 мм рт. ст.)

Клапаны состоят из корпуса с присоединительными фланцами, сильфонного узла, обеспечивающего герметичность приводного элемента, заслонки с резиновым уплотнителем для перекрытия условного прохода, пружины для обеспечения герметичности по седлу и узла переключения катушки на режим удерживания при открытом положении клапана. Клапаны изготавливаются в климатическом исполнении УХЛ 4. Клапаны КВМ используются в электротехнической, электронной промышленности и в областях науки и техники, связанных с применением воздуха и неагрессивных газов с рабочей температурой от 1 °С до 40 °С.

Условное обозначение клапана КВМ-25:

• К - клапан;
• В - вакуумный;
• М - электромагнитный;
• 25 - условный проход на входе в мм.
