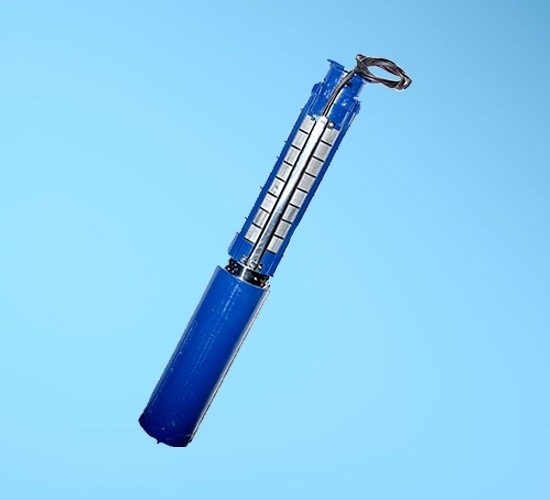

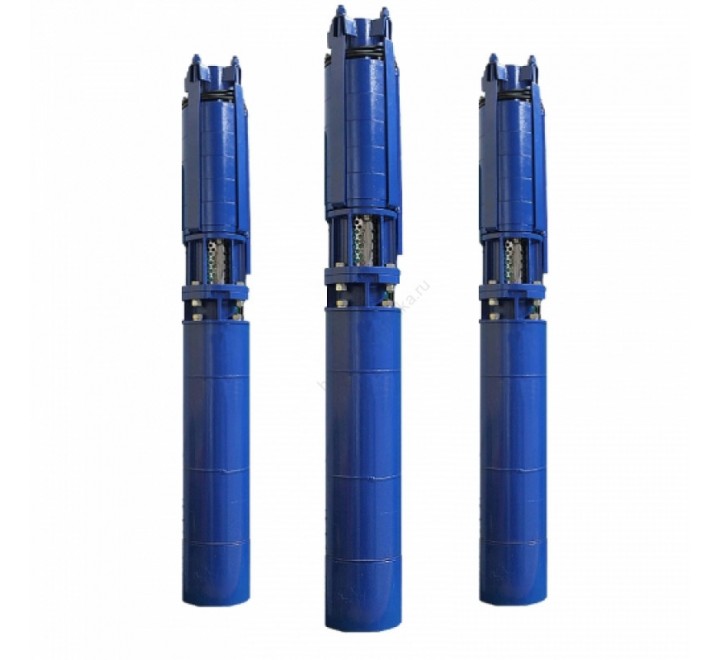

Артезианский насос ЭЦВ 12-250-140

Где используется насос ЭЦВ 12-250-140

• крупный промышленный и коммунальный водозабор из скважин диаметром от 300 мм;
• перекачивание минеральных вод, рассолов и слабых агрессивных сред в химической, пищевой и курортной отраслях;
• системы магистрального водоснабжения крупных городов, промышленных гигантов и агрохолдингов;
• орошение и мелиорация в сельском хозяйстве с использованием воды повышенной минерализации;
• водозабор из глубоких скважин (до 90–105 м) для систем второго и третьего подъёма;
• объекты нефтегазового и горнодобывающего комплекса (водопонижение, дренаж).

.

Где используется насос ЭЦВ 12-250-140 нро

ЭЦВ 12-250-140 нро применяются для тех же целей что и просто ЭЦВ 12-250-140. Отличие ЭЦВ 12-250-140 нро от обычного насоса ЭЦВ 12-250-140 в материале исполнения улучшенного к износу. В данном случае маркировка нро обозначает - корпус, отвод и рабочее колесо из нержавеющей стали.

Обозначение насоса ЭЦВ 12-250-140

• Э – привод от электродвигателя
• Ц - центробежный
• В – перекачиваемая среда (вода)
• 12 - диаметр обсадной трубы в дюймах
• 250 - подача, м³/ч
• 140 - напор, м
  Материал:
• чл - направляющий аппарат и рабочие колеса из легированного чугуна
• нро - корпус, отвод и рабочее колесо из нержавеющей стали.

Насосы комплектуются двигателями типа ПЭДВ

• П    – погружной
• ЭД - электродвигатель
• В     –заполненный водой

Конструкция насоса ЭЦВ 12-250-140

• Корпус и рабочие колёса — выполнены из литой хромоникелевой стали 12Х18Н9ТЛ, что обеспечивает высокую механическую прочность, стойкость к питтинговой и межкристаллитной коррозии;
• Многоступенчатая конструкция (7–9 ступеней) оптимизирована для создания напора 105 м при сверхвысокой подаче 250 м³/ч;
• Вал — из высокопрочной нержавеющей стали, передаёт крутящий момент от электродвигателя;
• Электродвигатель — асинхронный трёхфазный, погружного исполнения, заполнен экологически безопасной жидкостью для охлаждения и смазки, мощностью 130,0 кВт;
• Уплотнения — торцевые или многоступенчатые манжетные с масляной камерой, защищающие статор от попадания перекачиваемой среды;
• Кабель питания — водопогружной, увеличенного сечения (с учётом мощности 130 кВт и пусковых токов), с герметичным вводом, длиной 50–120 м (по комплектации).

Устройство насоса ЭЦВ 12-250-140

* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

Схема монтажа ЭЦВ 12-250-140

L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 12-250-140 подходит для труб с внутренним диаметром 12 дюймов. Производительность насоса ЭЦВ 12-250-140 составляет 250 м³/ч, высота подъема  - 140 метров. Насосы ЭЦВ 12-250-140 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380 В с частотой 50 Гц.

Требования к монтажу и эксплуатации

• Проверка соответствия диаметра скважины (не менее 300 мм) и глубины установки;
• Промывка и очистка скважины от шлама и песка перед спуском насоса;
• Крепление насоса: обязательно использование стального нержавеющего троса диаметром не менее 12 мм или синтетического каната с разрывной нагрузкой не менее 3000 кг с обязательной страховкой;
• Подключение напорного трубопровода (сталь, ПНД SDR11/17) с учётом давления до 10,5 бар и веса столба жидкости; установка обратного клапана на напорном патрубке;
• Прокладка силового кабеля с креплением к трубопроводу хомутами каждые 1,5–2,0 м;
• Спуск агрегата: массой 463 кг и длиной 2750 мм осуществляется только с применением механизированных подъёмных устройств (лебёдка, кран, буровая вышка). Ручной спуск категорически запрещён правилами техники безопасности;
• Установка насоса на 1–3 м выше динамического уровня, но не ближе 1,5 м от дна скважины во избежание засасывания донных отложений.

• Запуск только после полного погружения и заполнения напорной линии;
• Обязательная установка станции управления (ШУ) с функциями защиты от сухого хода, перекоса фаз, короткого замыкания и перегрузки по току;
• Для двигателя 130 кВт строго обязательно использование Устройства Плавного Пуска (УПП) или Частотного Преобразователя (ЧРП) для исключения разрушительных гидроударов в магистральном трубопроводе и механических перегрузок при старте;
• Регулярный контроль сопротивления изоляции (не менее 2 МОм) и тока потребления по фазам;
• При перекачивании минеральных вод — периодическая промывка проточной части пресной водой при длительных остановках для предотвращения кристаллизации солей.

Срок эксплуатации и диагностика

• Нормативный ресурс: 8–12 лет или 20 000–35 000 моточасов (увеличен за счёт применения нержавеющей стали 12Х18Н9ТЛ)
• Факторы снижения ресурса: работа «на сухую», абразивный износ (песок >0,01%), кристаллизация солей при перекачивании рассолов, кавитация, частые прямые пуски без УПП, перекос фаз, гидроудары
• Признаки критического износа: падение напора, рост потребляемого тока, срабатывание тепловой защиты, вибрация, помутнение воды (при износе уплотнений или рабочих колёс)
• Рекомендация: при снижении производительности проводить видеоинспекцию скважины, проверку обратного клапана и диагностику электродвигателя. Капитальный ремонт с заменой обоймы и рабочих колёс рекомендуется проводить в специализированных сервисных центрах.
