Электродвигатель АИР100S2Ж

Добавить отзыв

Под заказ

Описание

Подробности

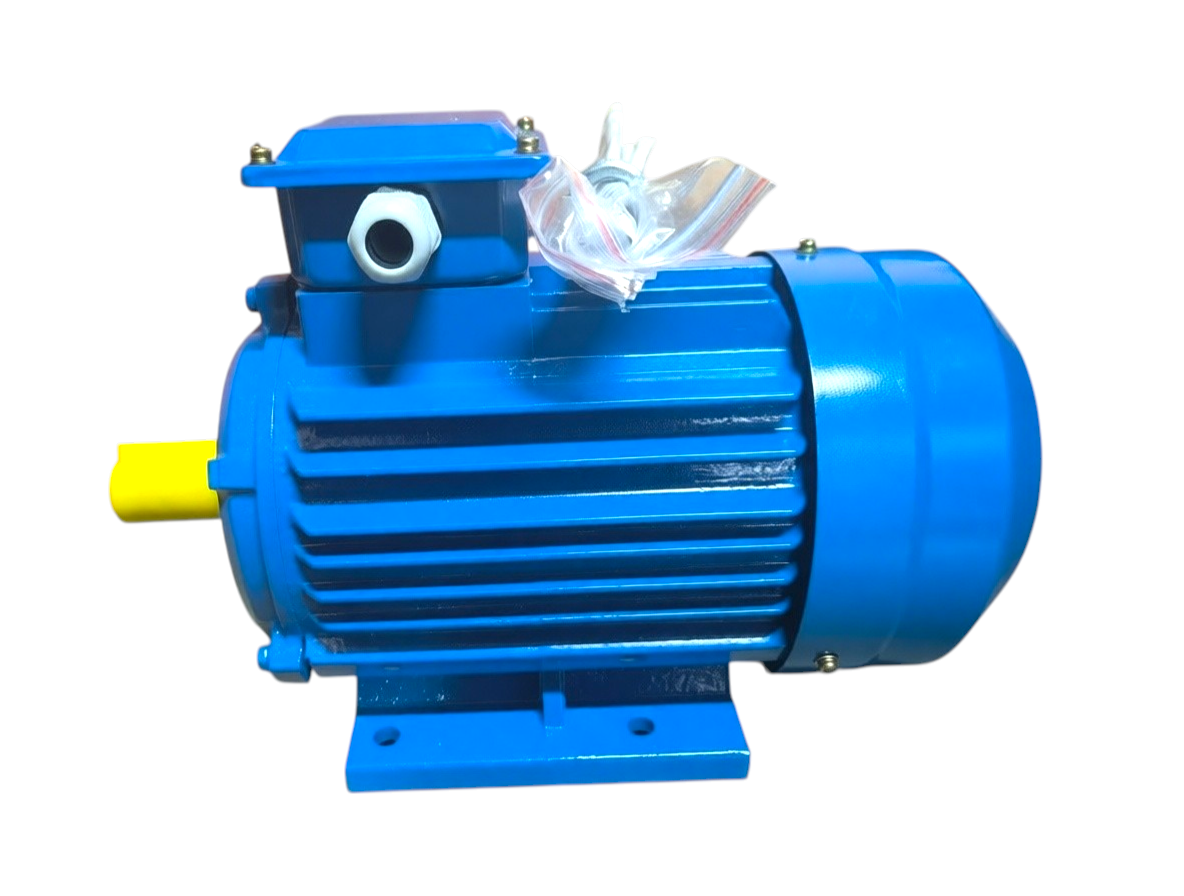

Двигатель АИР100S2Ж

Применение асинхронных электродвигателей серии АИР100  происходит во многих отраслях сельского хозяйства, а также промышленности. Данные двигатели приводят в действие вентиляционное оборудование, станки, насосы, компрессорные установки, эскалаторы и другую технику.

Структура условного обозначения

  • АИ ‒ асинхронная унифицированная серия;
  • Р ‒ привязка мощностей к установочно-присоединительным размерам по РС 3031-71;
  • 100 ‒ габарит, мм;
  • S ‒ длина сердечника;
  • 2 ‒ число полюсов (2, 4, 6, 8);
  • Ж - электродвигатели для моноблочных насосов со специальным выходным концом вала.

Основные технические характеристики

  • ‒ привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
  • ‒ степень защиты IP54, IP55 по ГОСТ 17494-87;
  • ‒ изоляция класса нагревостойкости F по ГОСТ 8865-93;
  • ‒ исполнение электродвигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM2181, IM2182, IM3081, IM3082, IM3681, IM3682 по ГОСТ 2479-79;
  • ‒ климатическое исполнение У3; Т2 по ГОСТ 15150-69;
  • ‒ номинальный режим работы S1 по ГОСТ 183-74;
  • ‒ допустимое значение вибрации двигателей – 1,8 мм/с по ГОСТ20815-93.

Габаритные размеры

Двигатель

Кол-во

полюсов

Габаритные размеры (мм)
d d3 d5 l1 l8 l39 h5 b1 h1 l51 b10 l10 b16 l17 d25 d24 d22 d20 l20 l21 l30 h31 h10 h
АИР100S 2(Ж) 20 28 M8 36 90 135 22.5 6 6 198 160 112 16 12 180 250 15 215 4 12 471 246.5 12 100

Характеристики

Характеристики

promo Нет
Вес агрегата 32
Мощность 4
Обороты двигателя 3000
Напряжение (В) 380
Режим работы S1
Способ монтажа, (IM) IM1001
Климатическое исполнение У3
Класс изоляции F
Тип двигателя Общепромышленный
